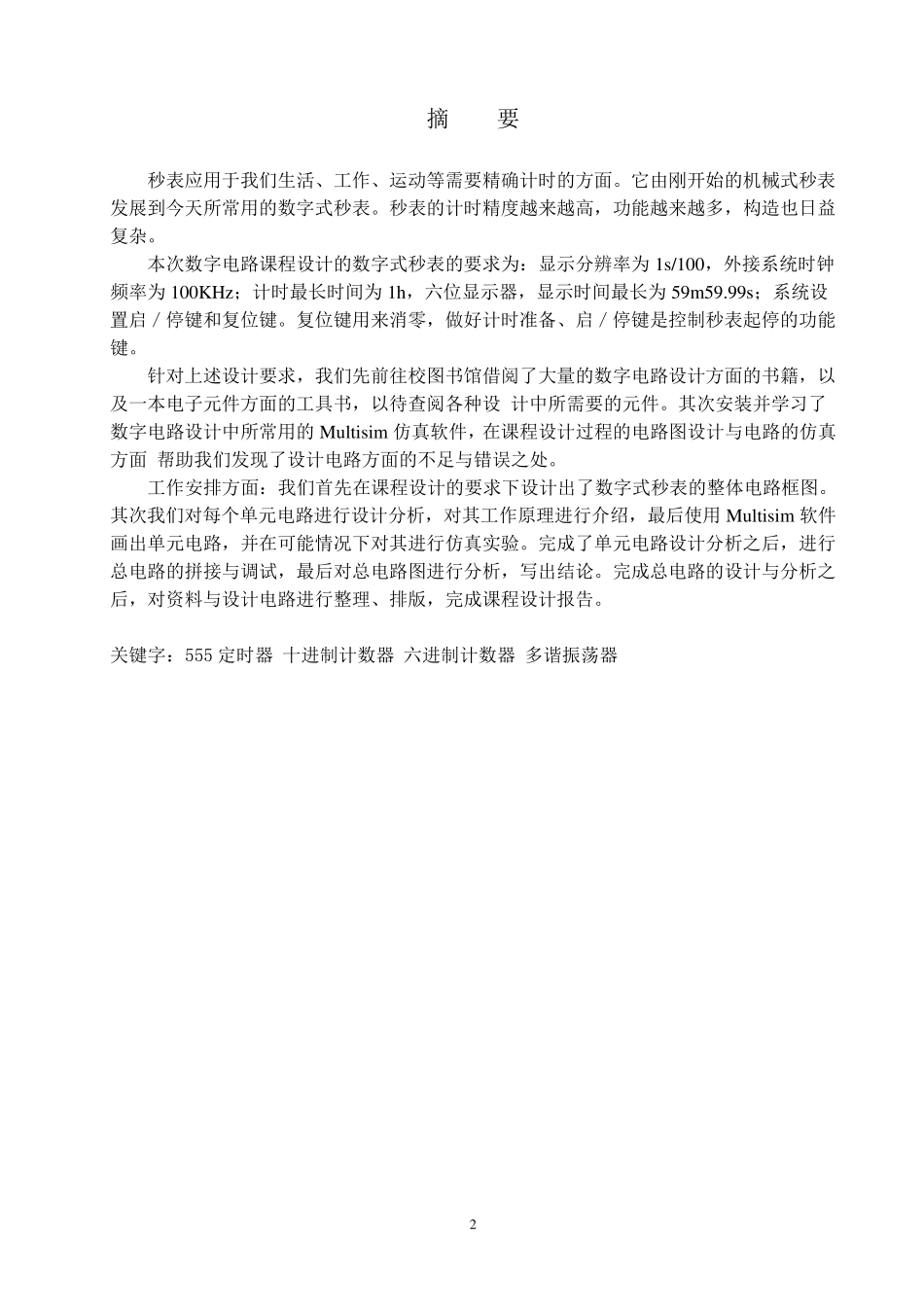

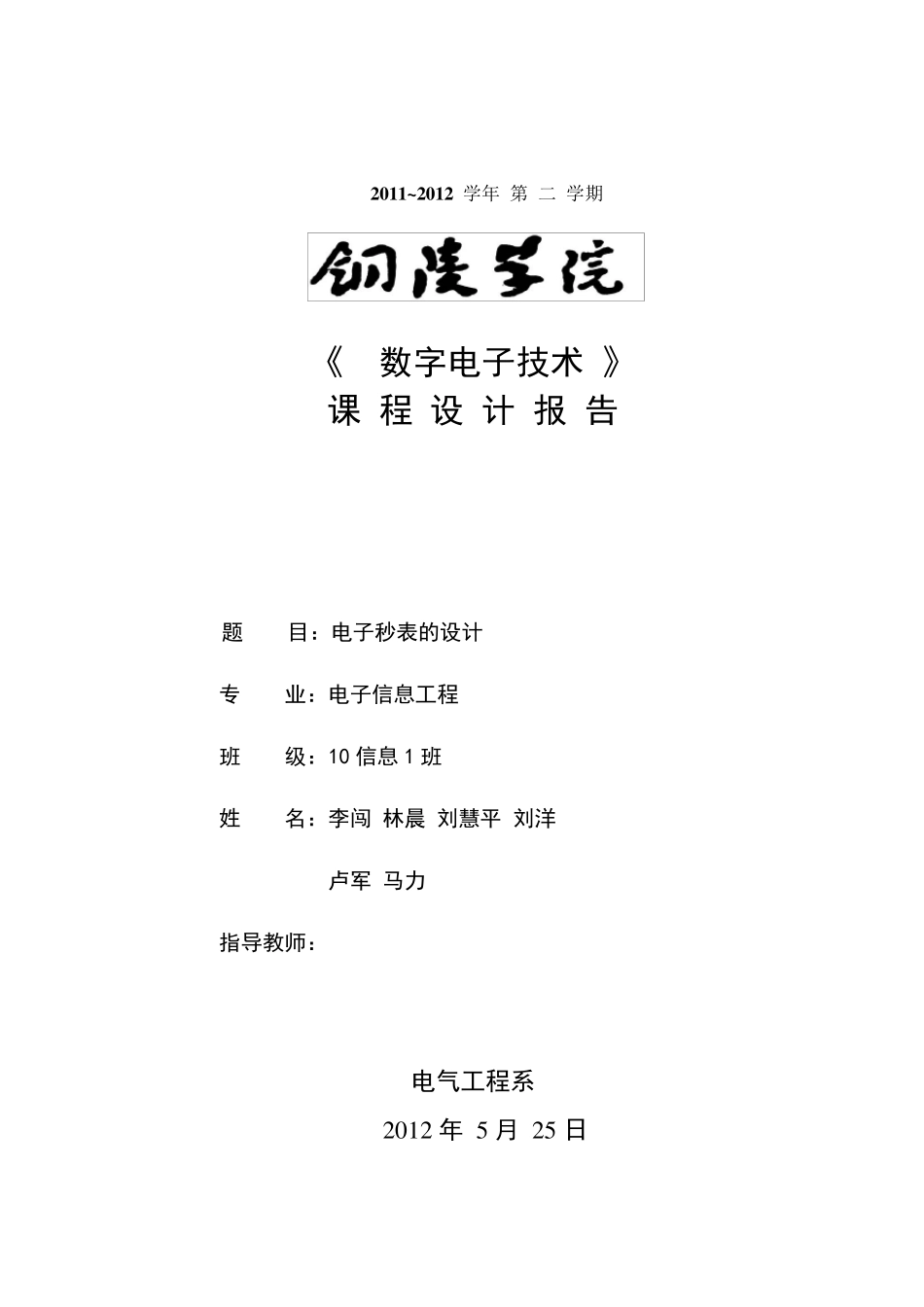

2011~2012 学年 第 二 学期 《 数字电子技术 》 课 程 设 计 报 告 题 目：电子秒表的设计 专 业：电子信息工程 班 级：10 信息 1 班 姓 名：李闯 林晨 刘慧平 刘洋 卢军 马力 指导教师：** 电气工程系 2 0 1 2 年 5 月 2 5 日 1 任务书 课题名称 电子秒表的设计 指导教师（职称） 冯锁 执行时间 2011~ 2012 学年第二学期 第14 周 学生姓名 学号 承担任务 李闯 1009121037 时钟脉冲发生和控制信号的参数计算 林晨 1009121041 原理图绘制与清零电路设计 刘慧平 1009121043 仿真调试与分析 刘洋 1009121045 启动与停止电路的设计 卢军 1009121047 六进制加法计数器的设计 马力 1009121049 十进制加法计数器的设计 设计目的 1. 掌握计数器的应用。 2. 掌握显示译码器的应用。 3. 掌握脉冲信号发生器的设计。 设计要求 1. 显示分辨率为1s／100，外接系统时钟频率为100KHz。 2. 计时最长时间为1h，六位显示器，显示时间最长为59m59.99s。 3. 系统设置启／停键和复位键。复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键。 4. 画出电路原理图 5. 进行电路的仿真与调试。 2 摘 要 秒表应用于我们生活、工作、运动等需要精确计时的方面。它由刚开始的机械式秒表发展到今天所常用的数字式秒表。秒表的计时精度越来越高，功能越来越多，构造也日益复杂。 本次数字电路课程设计的数字式秒表的要求为：显示分辨率为 1s/100，外接系统时钟频率为 100KHz；计时最长时间为 1h，六位显示器，显示时间最长为 59m59.99s；系统设置启／停键和复位键。复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键。 针对上述设计要求，我们先前往校图书馆借阅了大量的数字电路设计方面的书籍，以及一本电子元件方面的工具书，以待查阅各种设 计中所需要的元件。其次安装并学习了数字电路设计中所常用的 Multisim 仿真软件，在课程设计过程的电路图设计与电路的仿真方面 帮助我们发现了设计电路方面的不足与错误之处。 工作安排方面：我们首先在课程设计的要求下设计出了数字式秒表的整体电路框图。其次我们对每个 单 元电路进 行 设计分析 ，对其工作原 理 进 行 介 绍 ，最后 使 用Multisim 软件画 出单 元电路，并在可 能情 况 下对其进 行 仿真实 验 。完 成 了单 元电路设计分析 之后 ，进 行总 电路...
