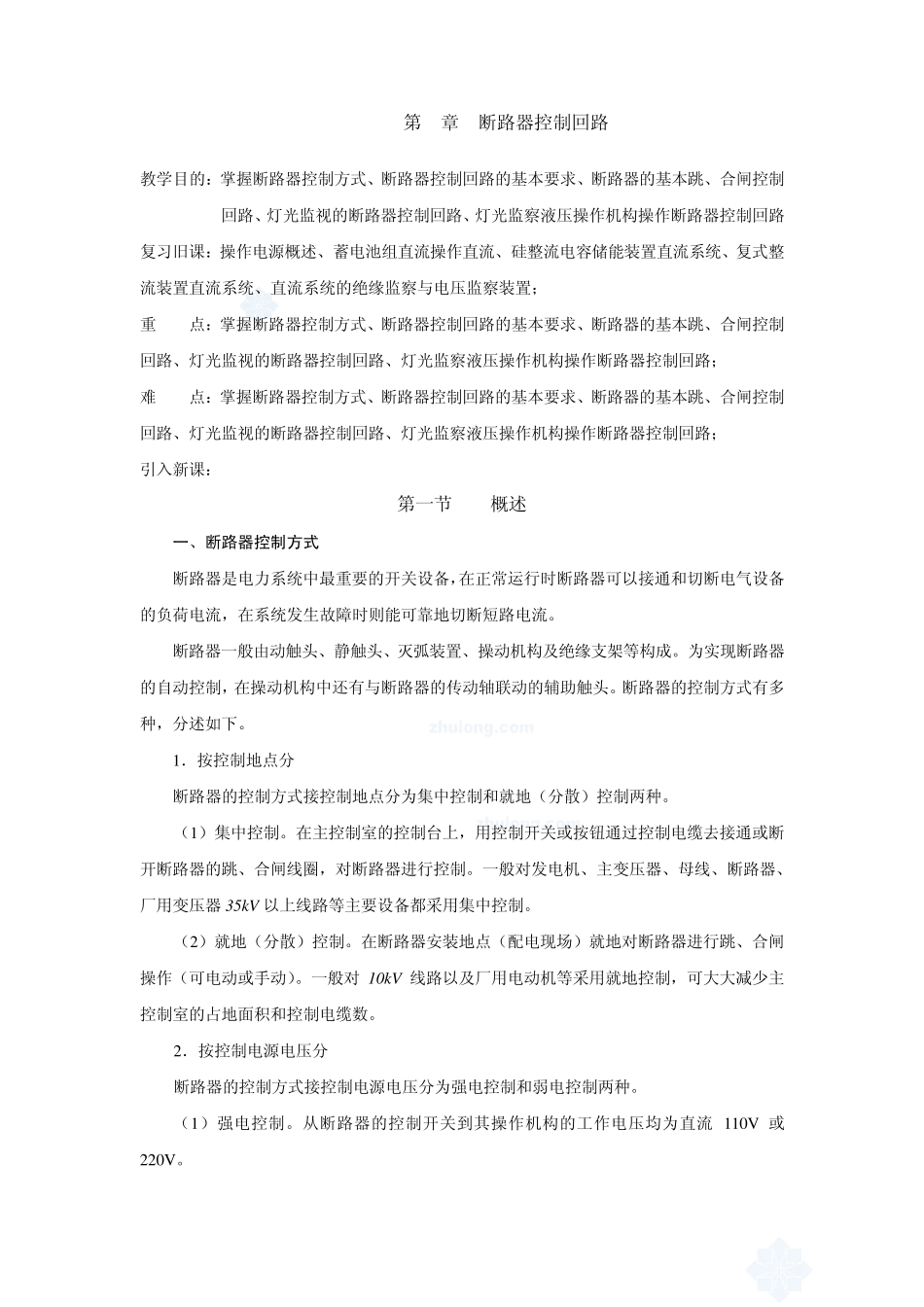

第5章 断路器控制回路 教学目的：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路 复习旧课：操作电源概述、蓄电池组直流操作直流、硅整流电容储能装置直流系统、复式整流装置直流系统、直流系统的绝缘监察与电压监察装置； 重 点：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路； 难 点：掌握断路器控制方式、断路器控制回路的基本要求、断路器的基本跳、合闸控制回路、灯光监视的断路器控制回路、灯光监察液压操作机构操作断路器控制回路； 引入新课： 第一节 概述 一、断路器控制方式 断路器是电力系统中最重要的开关设备，在正常运行时断路器可以接通和切断电气设备的负荷电流，在系统发生故障时则能可靠地切断短路电流。 断路器一般由动触头、静触头、灭弧装置、操动机构及绝缘支架等构成。为实现断路器的自动控制，在操动机构中还有与断路器的传动轴联动的辅助触头。断路器的控制方式有多种，分述如下。 1．按控制地点分 断路器的控制方式接控制地点分为集中控制和就地（分散）控制两种。 （1）集中控制。在主控制室的控制台上，用控制开关或按钮通过控制电缆去接通或断开断路器的跳、合闸线圈，对断路器进行控制。一般对发电机、主变压器、母线、断路器、厂用变压器35kV 以上线路等主要设备都采用集中控制。 （2）就地（分散）控制。在断路器安装地点（配电现场）就地对断路器进行跳、合闸操作（可电动或手动）。一般对 10kV 线路以及厂用电动机等采用就地控制，可大大减少主控制室的占地面积和控制电缆数。 2．按控制电源电压分 断路器的控制方式接控制电源电压分为强电控制和弱电控制两种。 （1）强电控制。从断路器的控制开关到其操作机构的工作电压均为直流 110V 或 220V 。 （2）弱电控制。控制开关的工作电压是弱电（直流48V），而断路器的操动机构的电压是220V。目前在500kV 变电所二次设备分散布置时，在主控室常采用弱电一对一控制。 3．按控制电源的性质分 断路器的控制方式按控制电源的性质可分为直流操作和交流操作（包括整流操作）两种。 直流操作一般采用蓄电池组供电；交流操作一般是由电流互感器、电压互感器或所用变压器提供电源。 二、对断路器控制回路的基本要求 断路器的控制...
