新国标电动汽车充电CAN报文协议解析VIP免费

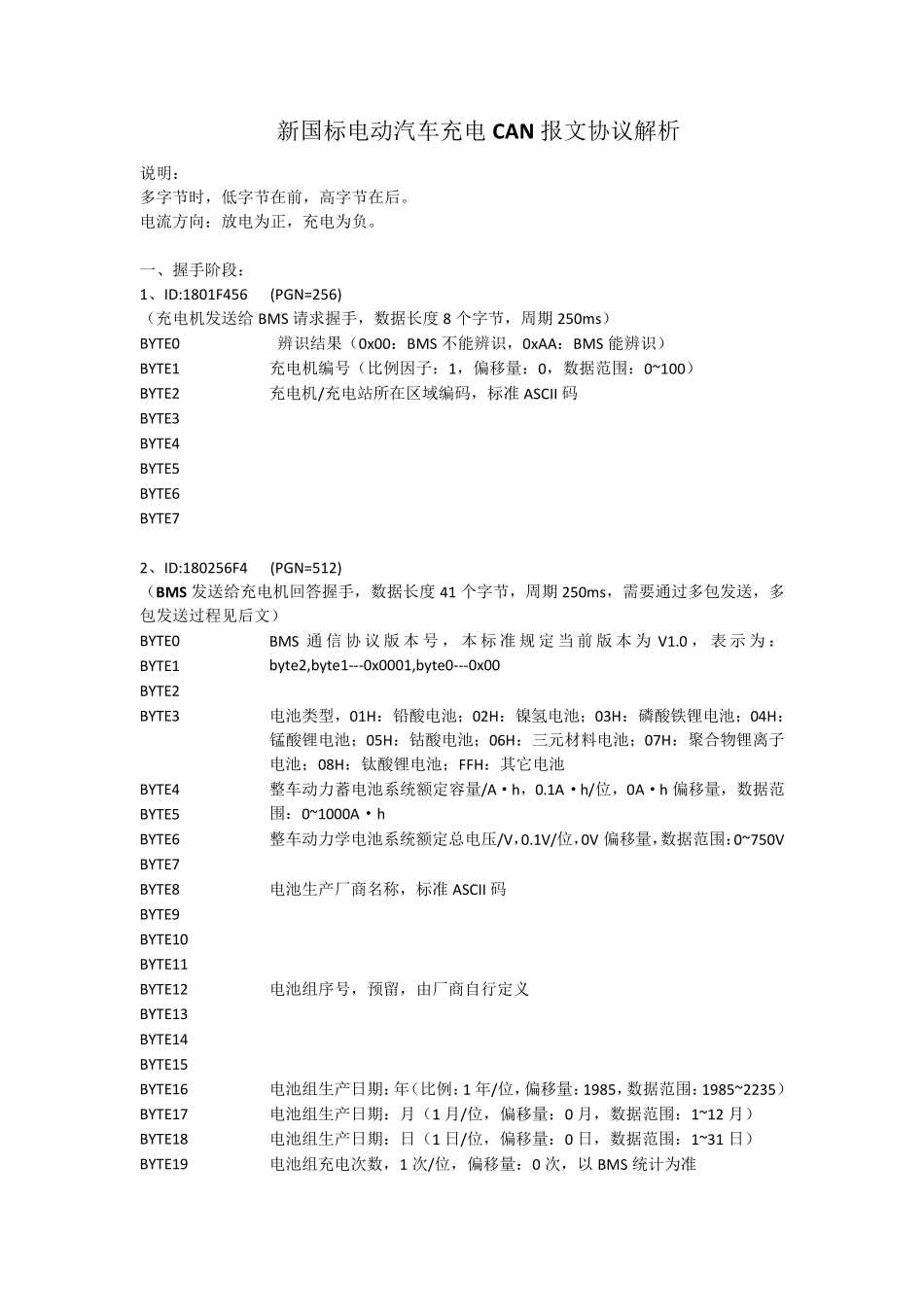

新国标电动汽车充电 CAN 报文协议解析说明：多字节时，低字节在前，高字节在后。电流方向：放电为正，充电为负。一、握手阶段：1、ID:1801F456(PGN=256)（充电机发送给 BMS 请求握手，数据长度 8 个字节，周期 250ms）BYTE0辨识结果（0x00：BMS 不能辨识，0xAA：BMS 能辨识）BYTE1充电机编号（比例因子：1，偏移量：0，数据范围：0~100）BYTE2充电机/充电站所在区域编码，标准 ASCII 码BYTE3BYTE4BYTE5BYTE6BYTE72、ID:180256F4(PGN=512)（BMS发送给充电机回答握手，数据长度 41 个字节，周期 250ms，需要通过多包发送，多包发送过程见后文）BYTE0BMS 通 信 协 议 版 本 号 ， 本 标 准 规 定 当 前 版 本 为 V1.0 ， 表 示 为 ：byte2,byte1---0x0001,byte0---0x00BYTE1BYTE2BYTE3电池类型，01H：铅酸电池；02H：镍氢电池；03H：磷酸铁锂电池；04H：锰酸锂电池；05H：钴酸电池；06H：三元材料电池；07H：聚合物锂离子电池；08H：钛酸锂电池；FFH：其它电池BYTE4整车动力蓄电池系统额定容量/A·h，0.1A·h/位，0A·h 偏移量，数据范围：0~1000A·hBYTE5BYTE6整车动力学电池系统额定总电压/V，0.1V/位，0V 偏移量，数据范围：0~750VBYTE7BYTE8电池生产厂商名称，标准 ASCII 码BYTE9BYTE10BYTE11BYTE12电池组序号，预留，由厂商自行定义BYTE13BYTE14BYTE15BYTE16电池组生产日期：年（比例：1 年/位，偏移量：1985，数据范围：1985~2235）BYTE17电池组生产日期：月（1 月/位，偏移量：0 月，数据范围：1~12 月）BYTE18电池组生产日期：日（1 日/位，偏移量：0 日，数据范围：1~31 日）BYTE19电池组充电次数，1 次/位，偏移量：0 次，以 BMS 统计为准BYTE20BYTE21BYTE22电池组产权表示（0：租赁，1：车自有）BYTE23预留BYTE24~40车辆识别码（vin）二、充电参数配置阶段：1、ID:180656F4(PGN=1536)（BMS发送给充电机，动力蓄电池配置参数，数据长度13 个字节，周期500ms，需要通过多包发送，多包发送过程见后文）BYTE0单体动力蓄电池最高允许充电电压（比例：0.01V/bit，偏移量：0）BYTE1BYTE2最高允许充电电流（比例：0.1A/bit，偏移量：-400A）BYTE3BYTE4动力蓄电池标称总能量（0.1Kw·h/bit，偏移量：0）BYTE5BYTE6最高允许充电总电压（比例：0.1V/bit，偏移量：0）BYTE7BYTE8最高允许温度（比例：1 度/bit，偏移量：-50 度）BYTE9整车动力蓄电池荷电状态 SOC（比例：0.1%/bit，偏移量：0...
