新图集06G1016和03G系列图集VIP免费

新图集06G1016和03G系列图集_第1页
1/8

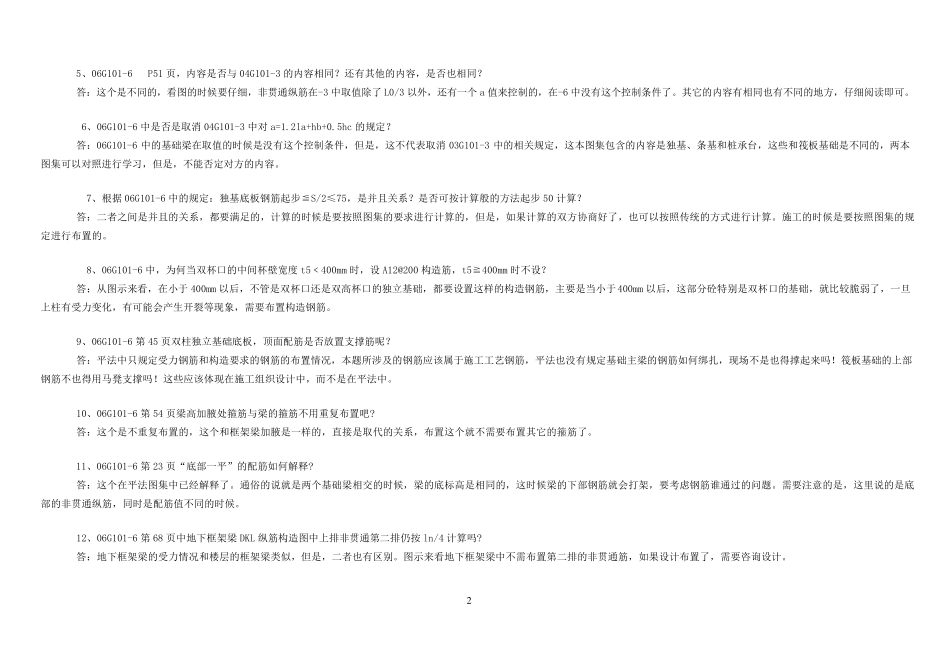

新图集06G1016和03G系列图集_第2页
2/8
新图集06G1016和03G系列图集_第3页
3/8
1 关注用户朋友们关心的是我的职责,能为用户朋友们解忧是我的快乐。我是这个栏目的主持人小数。 我们邀请富有实战经验的专家人士,为您解答工作中的疑惑和难题,希望我们的内容能对您有所帮助。 平 法 改 变 了 传 统 的 那 种 将 构 件 从 结 构 平 面 布 置 图 中 索 引 出 来 , 再 逐 个 绘 制 配 筋 详 图 的 繁 琐 方 法 , 是 混 凝 土 结 构 施 工 图 设 计 方 法 的 重 大 改 革 。平 法 已在全国全面 普及并向纵深发展。平 法 追求的 是 一个 过程, 在这个 过程中 平 法 会不断地否定自身并进一步完善。随着平 法 的 不断推陈出 新, 也要求我们在对平 法 深刻理解的 基础上不断学习和应用新的 理论和技术。 今年的6 月-9 月, 广联达公司在全国陆续开展了22 场陈青来 平 法 讲座, 希望通过此类讲座能够提升广大 造价人员对平 法 的 应用能力, 在讲座最后的 答疑环节, 很多造价人员围绕新图 集06G101-6 和 03G 系列图 集提出 了 自己多年来 对平 法 的 疑问, 本期我们特选择了 答疑环节的 部分问题。希望能够帮助大 家更好的 理解和应用平 法 。 本期专家支持: 冯俊国:2000 年毕业后从事施工工作,具有丰富的施工经验。2003 年进入广联达公司后,曾担任过公司的钢筋、图形软件高级应用讲师。精通平法,并多次担任大型平法讲座的讲师。目前为广联达总公司钢筋产品经理。 06G101-6 图集问题 1、06G101-6P45 第三条如 ex 尺寸大,较大者方向钢筋设置在下,请问到底是哪个方向? 答:图集中注解第 5 条已经明确规定了水平为X 方向,垂直为Y 方向,而且图示也已经非常清晰了,ex 指的是x 方向的柱外缘到基础外缘的长度,ey,指的是y 方向的柱外缘到基础外缘的长度,二者要 判 断 大小,哪个值 大,哪个方向的钢筋就 放 置在下。 2、06G101-6 基础梁 端 无 外伸 构 造 与 04G101-3P29 不 同 ,为什 么 ? 答:06G101-6 和04G101-3 所涉 及 的基础类 型不 同 ,它 们的受 力 情 况 是不 一 样 的,同 时 在新 的图集中也考 虑 了一 些 新 的处 理方式 ,像 柱的插 筋构 造 也是有区 别 的。 3、06G101-6P53 柱宽 基础梁 时 ,加 腋 筋竖 筋如¢ 8@200 在封 闭 范 围 内全 部 布 置吗 ?还 是仅 图上 示意 根...
