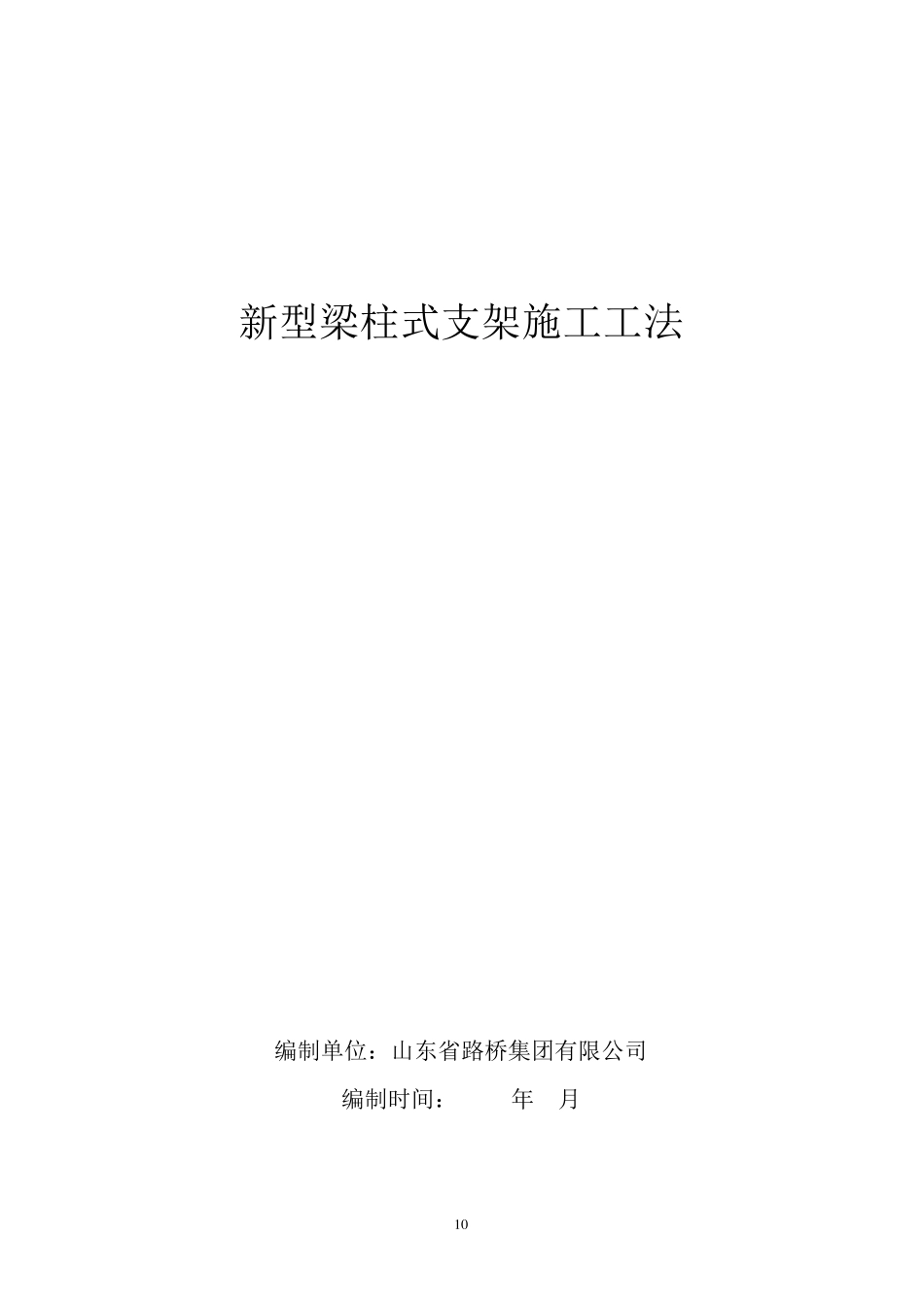

1 0 新型梁柱式支架施工工法 编制单位：山东省路桥集团有限公司 编制时间：2008年 7月 1 1 新型梁柱式支架施工工法 1、前 言 预应力混凝土连续箱梁已广泛应用于城市高架桥和大型桥梁的引桥建设中。而混凝土连续箱梁的施工方法，在国内已由使用比较普遍的是满堂支架、滑移模架等现浇，向各种新型的施工方法转变，尤其是新型梁柱式配合行走式侧模的使用，更拓展了预应力混凝土连续箱梁的施工空间。相比之下，新型梁柱式支架法施工具有以下明显的优点：第一是结构简单，杆件受力明确，计算简便；第二是逐孔施工，具有明显的经济效益；第三是要求地基处理较少，简单，只做局部的基础处理；第四是支架的搭设简单，不需要大型设备，施工周期相对较短；第五是除侧模的落架采用钢管螺旋外，其它落架采用了钢砂桶落架，砂桶体积小，压缩量小，承载能力大，方便落架； 针对济南黄河三桥混凝土连续箱梁的结构特点(桥面宽 19.75m，最大节段重 2200T)，路桥集团采用了自行研制设计的新型梁柱式支架，该新型支架适用于混凝土箱梁的逐孔现浇施工，同时可进行预制安装施工。 2、工法特点 2.1、节省成本：本工法使用的新型梁柱式支架结构简单，周转次数多，使用辅助设备少。 2.2、施工周期短：底模和侧模分开落架，解决了 7天龄期张拉和模板周转速度之间的矛盾。侧模在砼强度达到 80％以后就可以落架，行走至下一孔以连续施工，且所需人员少。 利用侧模板的行走轮，使侧模板桁架在轨道（外纵梁）上走行，无需平衡重，操作方便，移动灵活、平稳，一次移动到位，缩短了移动时间。 2.3、通用型好：单片桁架刚度大，节段间采用等强度连接，且设计成准标准化结构，能够根据需要组拼成各种结构形式，方便在各种场合施工。 2.4、结构受力明确：结构简单，杆件受力明确，计算简便；理论计算结果与实际发生情况极为吻合，结构安全可靠，而且有利于箱梁的施工控制，保证良好的线形。 2.5、标高调整方便：预拱度设置时，每组横梁只需调整 2个支点位置标高即可实现全断面标高的调整，无需调整每一根模板支撑。 3、适用范围 1 2 本工法适用于预应力混凝土连续箱梁逐孔现浇，构件的预制安装施工。特别是墩身超过一定高度搭设满堂支架有困难，且施工滑移模架等工艺又不经济，施工现场地基较为软弱时，以本新型支架施工具有很大的优越性。本工法主要以陆上施工为主。 4、施工工艺原理、流程及操作要点 4.1、工艺流程 4.1.1场地准备 对于土质比较好，...
