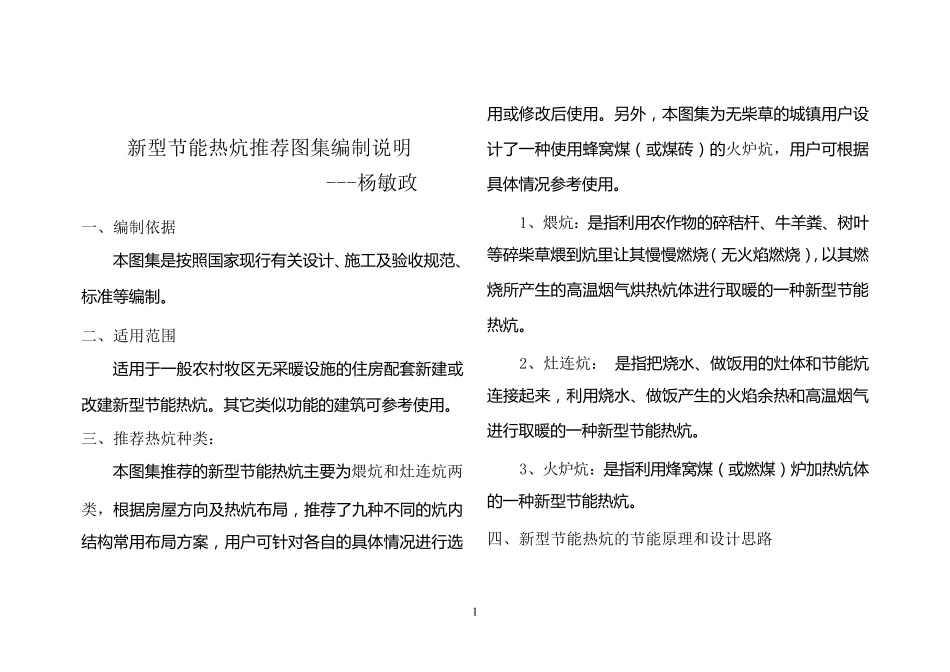

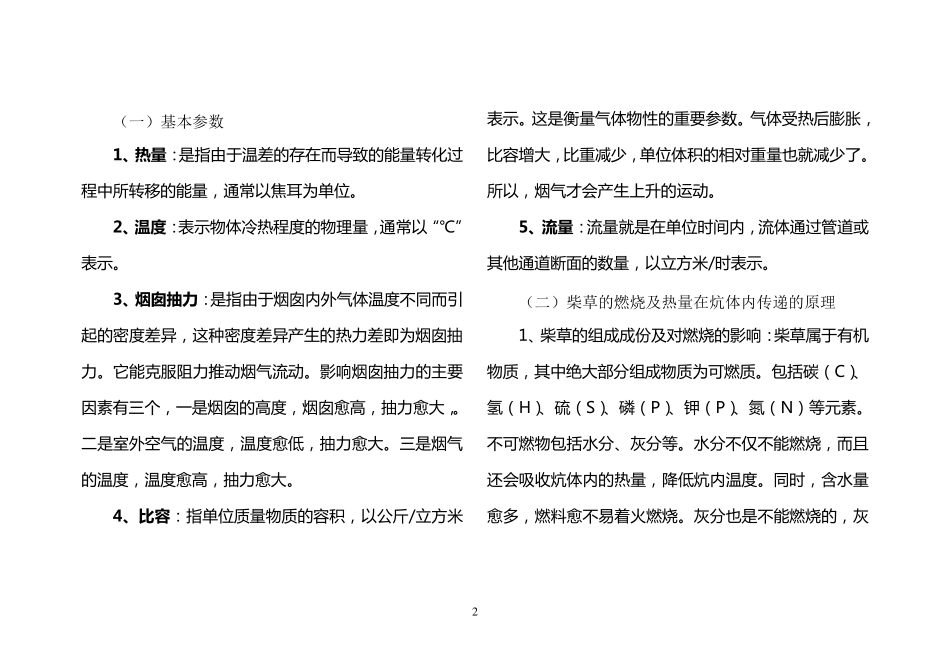

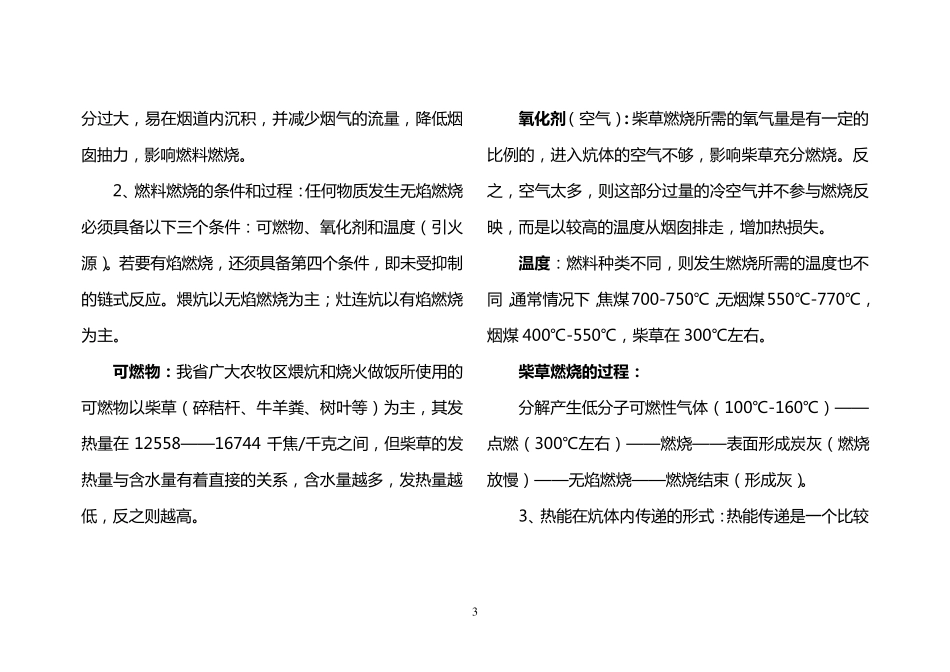

1 新型节能热炕推荐图集编制说明 ---杨敏政 一、编制依据 本 图 集 是 按 照 国 家 现 行 有 关 设 计 、施工及验收规范、标准等编制。 二、适用范围 适用于一般农村牧区无采暖设 施的住房配套新建或改建新型节能热炕。其它类似功能的建筑可参考使用。 三、推荐热炕种类: 本 图 集 推荐的新型节能热炕主要为煨炕和灶连炕两类,根据房屋方向及热炕布局,推荐了九种不同的炕内结构常用布局方案,用户可针对各自的具体情况进行 选用或修改后使用。另外,本 图 集 为无柴草的城镇用户设计 了一种使用蜂窝煤(或煤砖)的火炉炕,用户可根据具体情况参考使用。 1、煨炕:是 指利用农作物的碎秸杆、牛羊粪、树叶等碎柴草煨到炕里让其慢慢燃烧(无火焰燃烧),以其燃烧所产生的高温烟气烘热炕体进行 取暖的一种新型节能热炕。 2、灶连炕: 是 指把烧水、做饭用的灶体和节能炕连接起来,利用烧水、做饭产生的火焰余热和高温烟气进行 取暖的一种新型节能热炕。 3、火炉炕: 是 指利用烽窝煤(或燃煤)炉加热炕体的一种新型节能热炕。 四、新型节能热炕的节能原理和设计思路 2 (一)基本参数 1、热量: 是 指 由 于 温 差 的 存 在 而 导 致 的 能 量 转 化 过程 中 所 转 移 的 能 量 , 通 常 以 焦 耳 为 单 位 。 2、温度: 表 示 物 体 冷 热 程 度 的 物 理 量 , 通 常 以 “℃”表 示 。 3、烟囱抽力: 是 指 由 于 烟囱内外气体 温 度 不同而 引起的 密度 差 异, 这种密度 差 异产生的 热 力差 即为 烟囱抽力。 它能 克服阻力推动烟气流动。 影响烟囱抽力的 主要因素有三个, 一是 烟囱的 高度 , 烟囱愈高, 抽力愈大,。二是 室外空气的 温 度 , 温 度 愈低, 抽力愈大。 三是 烟气的 温 度 , 温 度 愈高, 抽力愈大。 4、比容: 指 单 位 质量 物 质的 容积, 以 公斤/立方米表 示 。 这是 衡量 气体 物 性的 重要参数。 气体 受热 后膨胀,比容增大, 比重减少, 单 位 体 积的 相对重量 也就减少了。所 以 , 烟气才会产生上升的 运动。 5、流量: 流量 就是 在 单 位 时间内, 流体 通 过 管道或其他通 道断面的 数量 , 以 立方米/时表 示 。 (二)柴草的燃烧及热量在炕体内传递的原理 1、柴草的 组 成 成 份 及 对...
