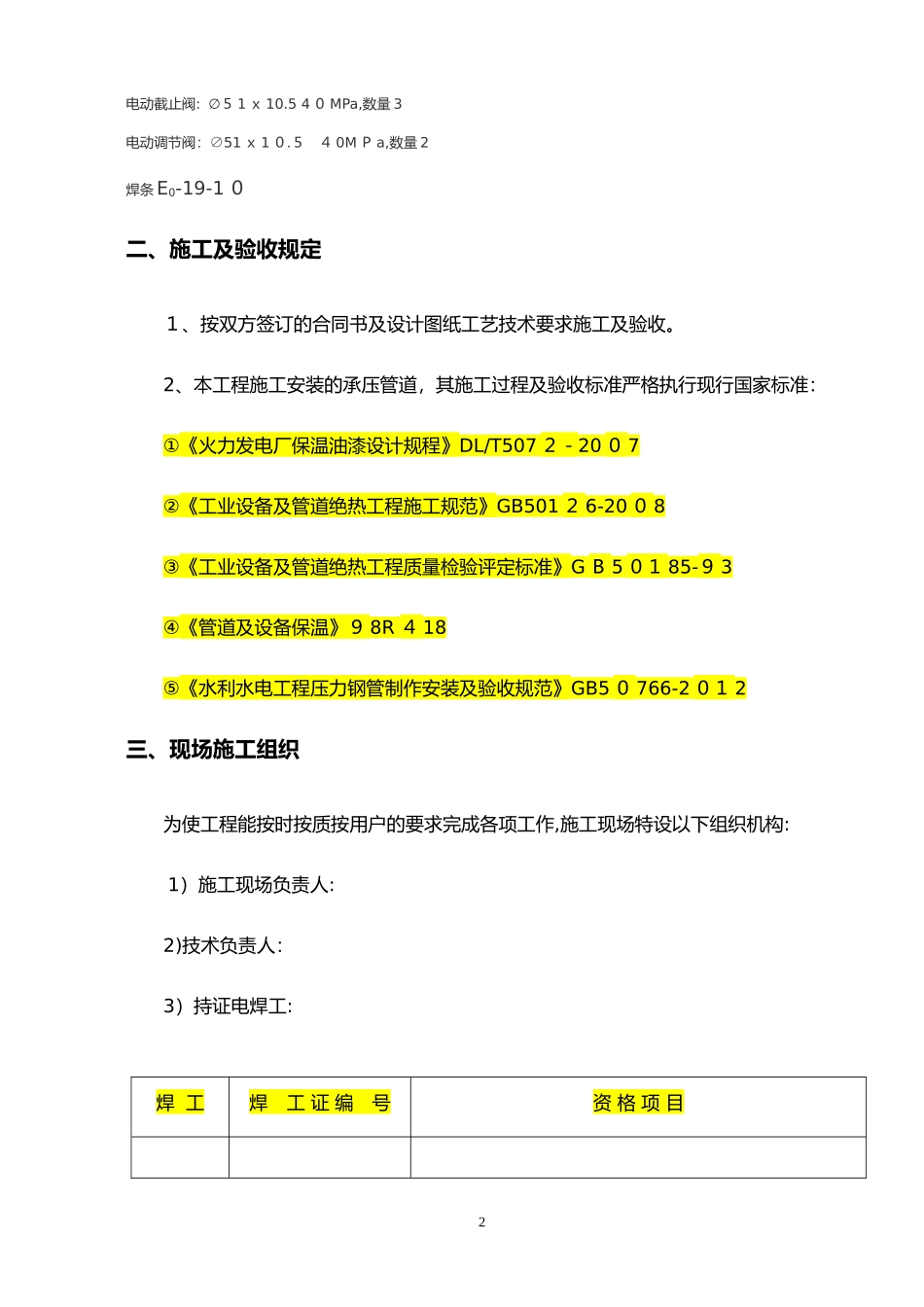

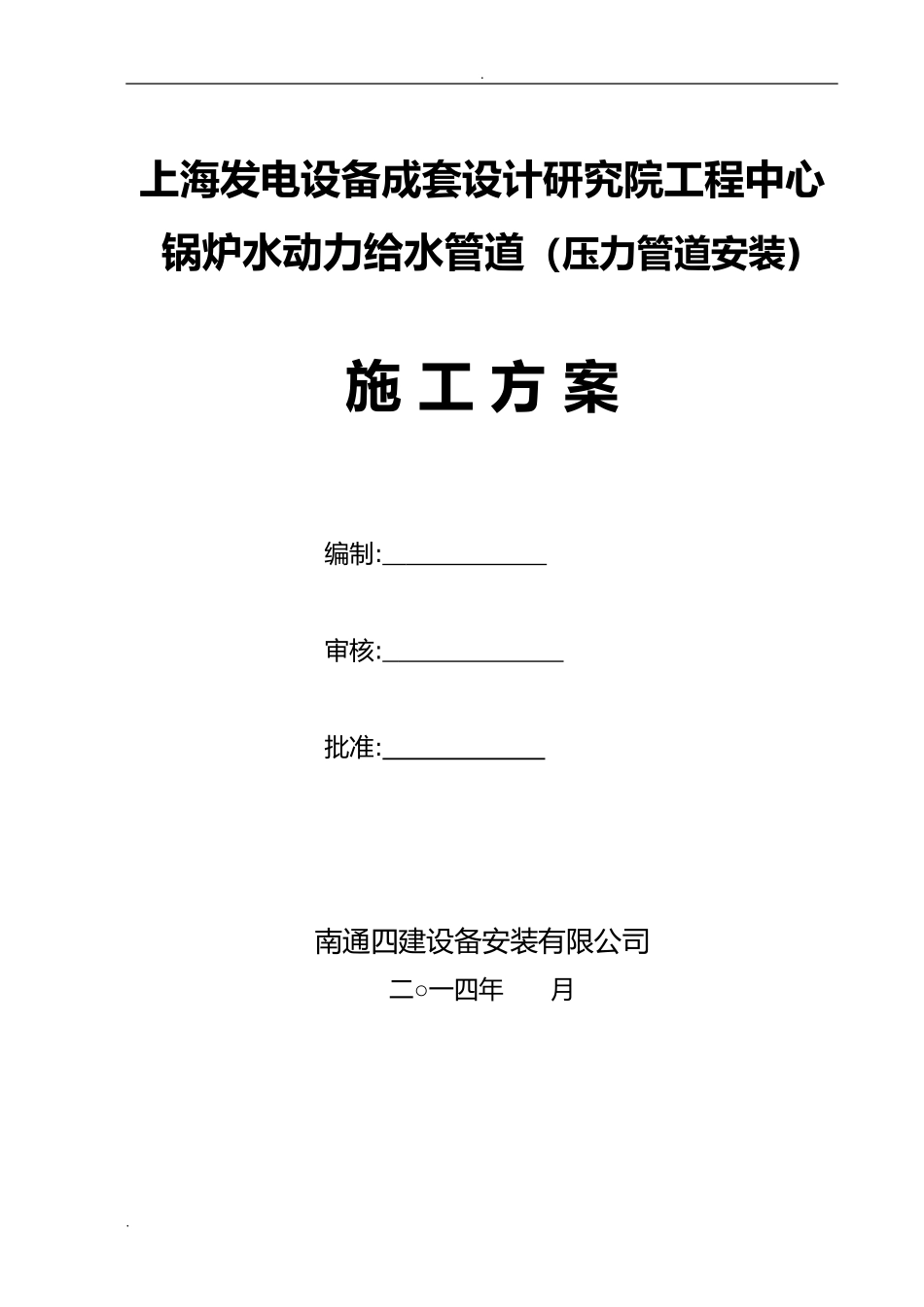

.上海发电设备成套设计研究院工程中心锅炉水动力给水管道（压力管道安装)施工方案编制:审核:批准:南通四建设备安装有限公司二○一四年月.施工方案及施工组织一、工程概况本工程是上海发电设备成套设计研究院工程中心锅炉水动力试验管道施工方案。安装地点：上海市闵行区剑川路１１15号。1、工程项目名称：锅炉水动力试验管道安装工程2、图纸设计单位:上海发电设备成套设计研究院3、根据设计及施工说明，压力管道等级特性表如下：管道等级ＧC１（3)介质蒸汽,水设计压力40.0MＰａ地上管道射线探伤100％设计温度３５０℃腐蚀裕量0ｍm工作压力40MPa管道材质0Ｃr１9Ni9(SA-213TP304ｈ)工作温度30０℃水压试验１01MＰa4、压力管道安装规格有：无缝钢管：∅5１x5,数量3９;∅51x10.5,数量8９；∅25x6.５,数量５截止阀：DN２0PＮ2.5,数量１;∅２5ｘ6.５４0MＰa,2５℃,数量4;∅51x5PＮ2.5，数量1接管座：DN20PN4４,数量3等径三通：∅51x10.5４0MPa450℃,数量１弯头：∅51x51.6MPa,数量9；∅51ｘ10．540ＭPａ,数量２61电动截止阀:∅５1ｘ10.54０MPa,数量3电动调节阀：∅51ｘ1０.５４0MＰa,数量2焊条E0-19-1０二、施工及验收规定１、按双方签订的合同书及设计图纸工艺技术要求施工及验收。2、本工程施工安装的承压管道，其施工过程及验收标准严格执行现行国家标准：①《火力发电厂保温油漆设计规程》DL/T507２－20０7②《工业设备及管道绝热工程施工规范》GB501２6-20０8③《工业设备及管道绝热工程质量检验评定标准》GＢ5０１85-９3④《管道及设备保温》９8R４18⑤《水利水电工程压力钢管制作安装及验收规范》GB5０766-2０１2三、现场施工组织为使工程能按时按质按用户的要求完成各项工作,施工现场特设以下组织机构:1）施工现场负责人:2)技术负责人：3）持证电焊工:焊工焊工证编号资格项目2４)铆钳工:5）电气安装工：６）司索指挥工：7)安装工：８）安全及质检员:四、现场投入设备序号设备（或机械)名称型号规格数量设备情况施工部位备注1直流氩弧焊机WS-1８01台完好现场2交流电弧焊机BX１－１35１台完好现场３磨光机PＮA－100Ｄ2台完好现场4砂轮切割机Y3G－40０1台完好现场5空气压缩机VA-１001台完好现场６弯管机WＳφ15~φ108１台完好现场7阀门试压装置DN２５-DＮ１501台完好现场８氧气、乙炔租各2完好现场3瓶五、材料要求1、管材要求:本工程管道系统采用无缝不锈钢管,材料为OCr１9Nｉ9（SA-213TP304H),并有材质证明书。2、管件要求本工程管道系统所用管件均为无缝不锈钢管件,其要求为GＢ／T12４59－２005《钢制对焊无缝管件》，并有质量证明书。３、阀门要求本工程管道系统安装的阀门有：截止阀：DＮ２0PN2．5,数量1；∅２5x6.54０MＰa，25℃，数量4;∅5１ｘ5PN2.5,数量1;电动截止阀：∅5１ｘ10.540ＭPa，数量3;电动调节阀：∅５1x10.５40MPa,数量2。六、管道安装前准备1、管材管件阀门等送达现场后,应核对其与材料质量证明书是否一致，核对清楚数量、生产日期等，检查是否有相应的标识字样。管材检查:⑴外观检查应完好，无凹陷、锈浊等缺陷。4⑵管材两端应有胶塞,防止雨水、污物进入。如有污物进入，应及时清除。⑶管材的管径、壁厚及质量标准应符合本工程设计图纸要求。管件检查:⑴外观检查完好，表面应无变皱、脱皮、凹陷、锈浊等缺陷。⑵管件外径、壁厚、椭圆度等尺寸偏差应符合产品相应标准要求。阀门检查:⑴检查制造厂名称及出厂日期，制造厂应有特种设备安全监督部门授权许可注册。⑵产品名称、型号及规格必须符合本工程的设计要求。⑶产品应经出厂检验合格，且产品质量证明书应加盖有关单位及人员印章。⑷必须将阀门逐个拆卸、清洗油污、铁锈及法兰面。２、检查管道安装的机具是否齐全、完好，计量器具应在校验有效期内。3、检查安装环境是否符合要求，达到四通一平。4、现场作业人员必须熟悉本工程管道设计图纸、施工方案、安装工艺等。5、管道安装前必须向当地质量技术监督机构办理告知手续,告知获批后,预约特种设备检测机构派出检验员到现场验收，获得通过后方可安装。七、支架油漆1、管道支架漆色:管道支架应清除被涂表面的铁锈、焊渣、毛刺、油、水等污物,然后5涂二遍铁红防锈...
