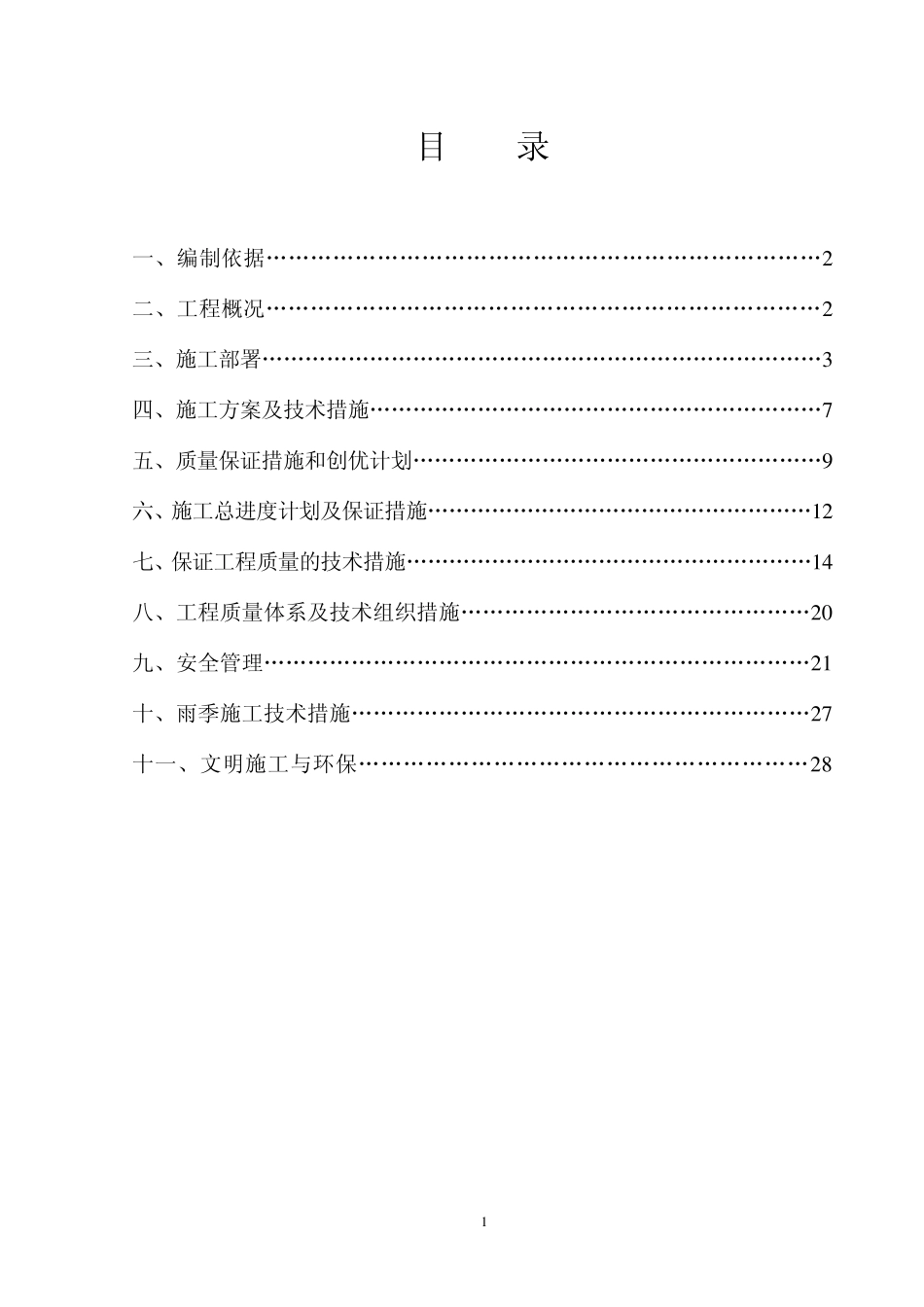

0 水工保护(工程)中贵线(中卫-陇南)段 水工保护工程第一标段 施工组织设计(方案) 工程名称: 中贵线水工保护工程第一标段 施工单位:西安佳鼎机电设备工程有限责任公司 编 制 人: 李建华 审 批 人: 魏 博 日 期: 2014 年 5 月 10 日 1 目 录 一、编制依据„„„„„„„„„„„„„„„„„„„„„„„„„2 二、工程概况„„„„„„„„„„„„„„„„„„„„„„„„„2 三、施工部署„„„„„„„„„„„„„„„„„„„„„„„„„„3四、施工方案及技术措施„„„„„„„„„„„„„„„„„„„„„7 五、质量保证措施和创优计划„„„„„„„„„„„„„„„„„„„9 六、施工总进度计划及保证措施„„„„„„„„„„„„„„„„„„1 2 七、保证工程质量的技术措施„„„„„„„„„„„„„„„„„„„1 4 八、工程质量体系及技术组织措施„„„„„„„„„„„„„„„„2 0 九、安全管理„„„„„„„„„„„„„„„„„„„„„„„„„2 1 十、雨季施工技术措施„„„„„„„„„„„„„„„„„„„„„2 7 十一、文明施工与环保„„„„„„„„„„„„„„„„„„„„2 8 2 一、编制依据 1)、招标文件 1、中贵线(中卫-陇南)段水工保护工程1-12 标段施工招标文件 2)、主要国家行业标准、规范、规程 (1)《水工保护设计指南》 中国石油天然气管道工程有限公司 2008.11 (2)《水工挡土墙设计规范》 SL 379-2007 (3)《水工混凝土结构设计规范》 SL/T 191-96 (4)《砌体结构设计规范》 GB50003-2001 (5)《油气田和长输管道建设项目环境保护设计规范》 SYJ24-87 (6)《建筑边坡工程技术规范》 GB50330-2002 二、工程概况 1、中贵线(中卫-陇南)段水工保护工程1-12 标段施工第1 标段 2、工程分析: 该点地处黄土高原,属黄土山梁沟壑地貌,整体地势起伏不大,土质松软,植被稀少,水土流失严重,区域内年降雨量多集中在5-9 月。 此处管道穿越一条引水渠,引水渠沟坡坡顶至渠底高差9m, 渠底宽2.5m, 沟渠左岸呈阶梯状,界面平缓地带为一条机耕道,沟渠右岸坡面形态为折线形。水渠两侧修有浆砌石护坡。沟渠左岸公路内侧边坡修有两道浆砌石挡墙,长度均为30m,下部第一道浆砌石挡墙高3.7m,上部第二道浆砌石挡墙高 3.2m;沟渠右岸也修有两道浆砌石挡墙,长度30m,其中下部挡墙高4.1m,上部挡墙高2.9m。 沟道左岸挡墙后部...
