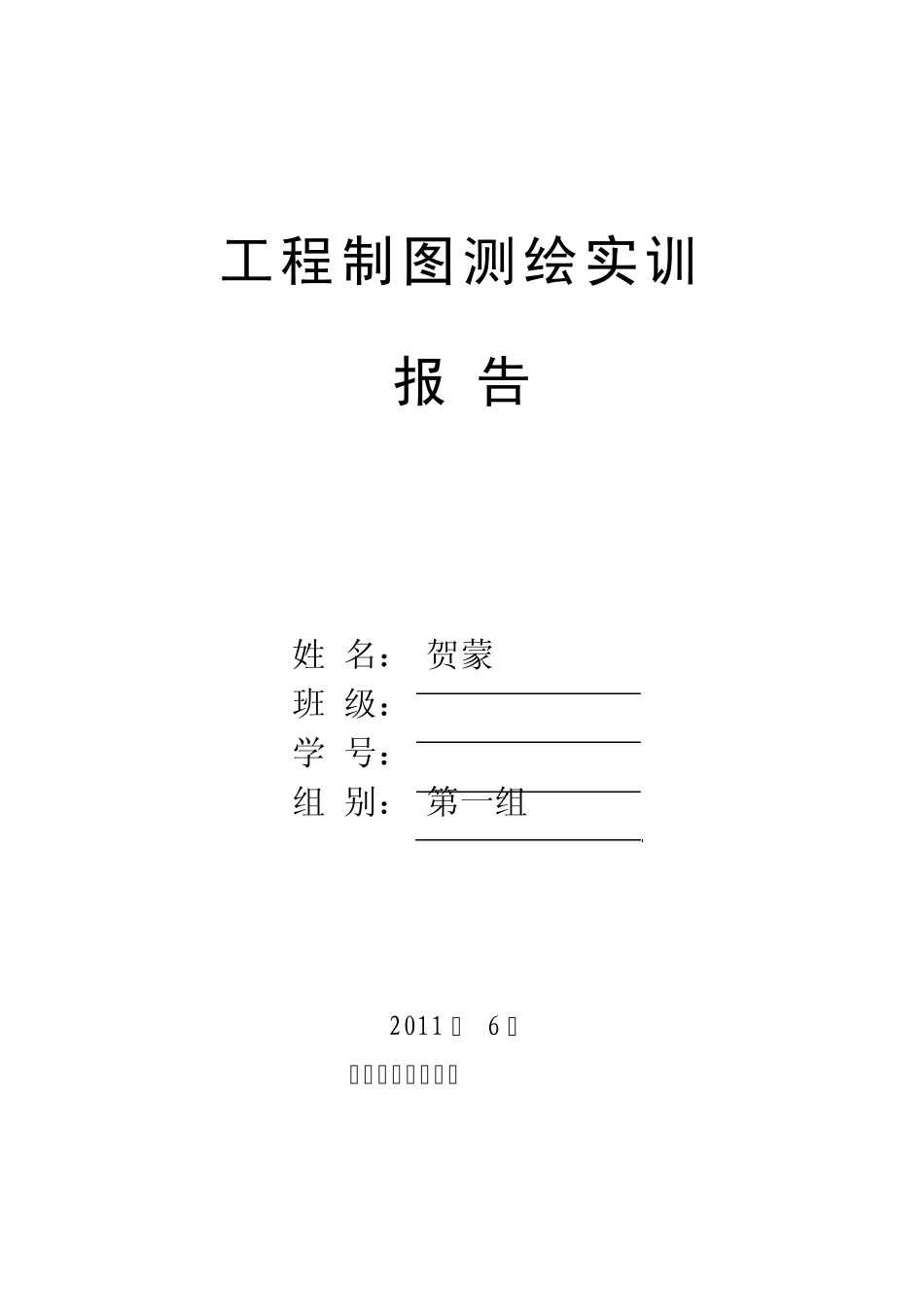

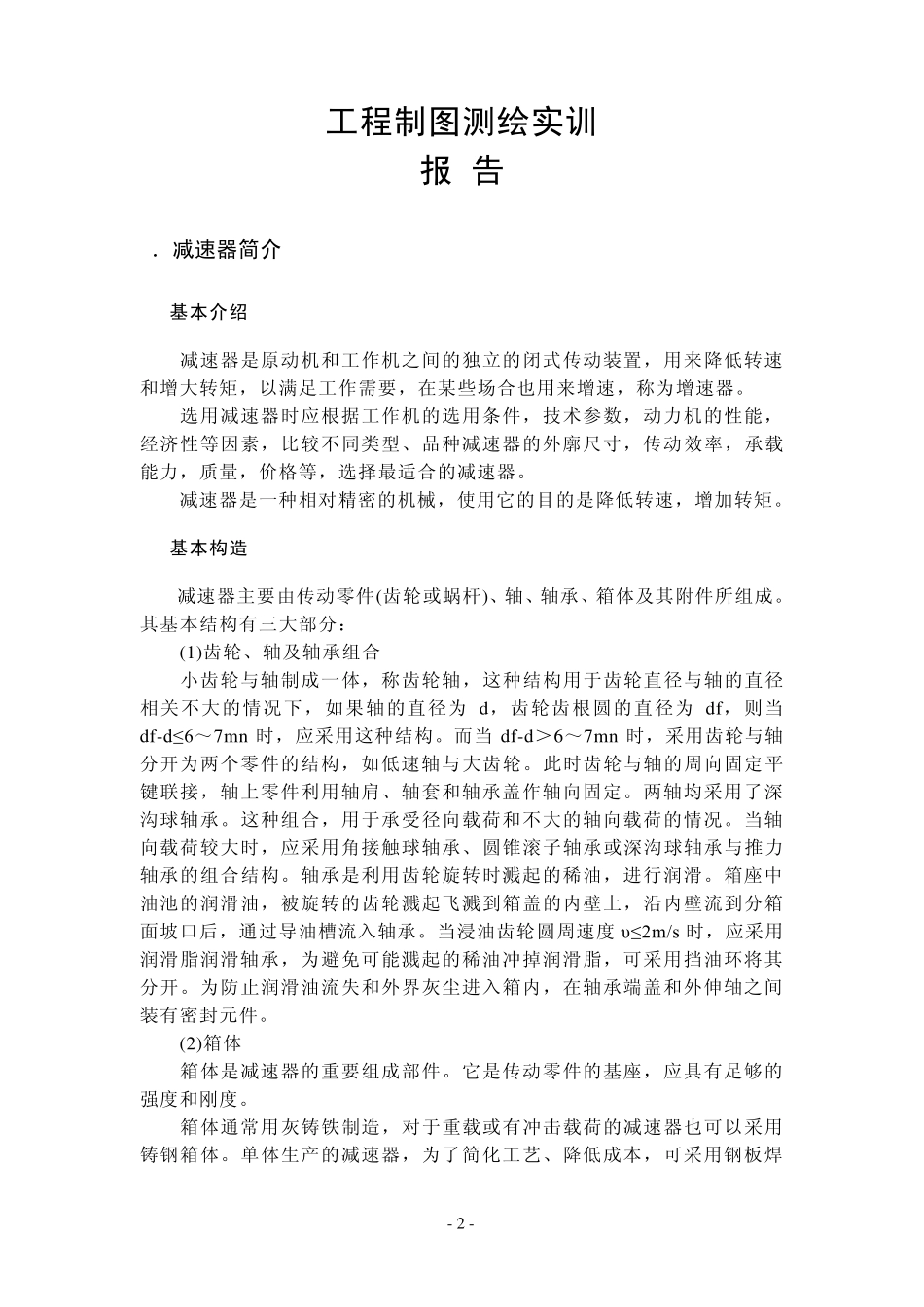

工程制图测绘实训 报 告 姓 名： 贺蒙 班 级： 1001087 学 号： 100108705 组 别： 第一组 2011 年 6 月 焦作大学机电学院 - 1 - 目 录 1．减速器简介……………………………………………………………2 2．减速器拆装过程………………………………………………………2 3．减速器零件的测绘……………………………………………………3 4．减速器零件图的 C A D 绘制…………………………………………4 5.小结……………………………………………………………………5 附图 - 2 - 工程制图测绘实训 报 告 1．减速器简介 基本介绍 减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要，在某些场合也用来增速，称为增速器。 选用减速器时应根据工作机的选用条件，技术参数，动力机的性能，经济性等因素，比较不同类型、品种减速器的外廓尺寸，传动效率，承载能力，质量，价格等，选择最适合的减速器。 减速器是一种相对精密的机械，使用它的目的是降低转速，增加转矩。 基本构造 减速器主要由传动零件(齿轮或蜗杆)、轴、轴承、箱体及其附件所组成。其基本结构有三大部分： (1)齿轮、轴及轴承组合 小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为df，则当df-d≤6～7mn时，应采用这种结构。而当 df-d＞6～7mn时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。两轴均采用了深沟球轴承。这种组合，用于承受径向载荷和不大的轴向载荷的情况。当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。轴承是利用齿轮旋转时溅起的稀油，进行润滑。箱座中油池的润滑油，被旋转的齿轮溅起飞溅到箱盖的内壁上，沿内壁流到分箱面坡口后，通过导油槽流入轴承。当浸油齿轮圆周速度 υ≤2m/s 时，应采用润滑脂润滑轴承，为避免可能溅起的稀油冲掉润滑脂，可采用挡油环将其分开。为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间装有密封元件。 (2)箱体 箱体是减速器的重要组成部件。它是传动零件的基座，应具有足够的强度和刚度。 箱体通常用灰铸铁制造，对于重载或有冲击载荷的减速器也可以采用铸钢箱体。单体生产的减速器，为了简化工艺、降低成本，可采用钢板...
