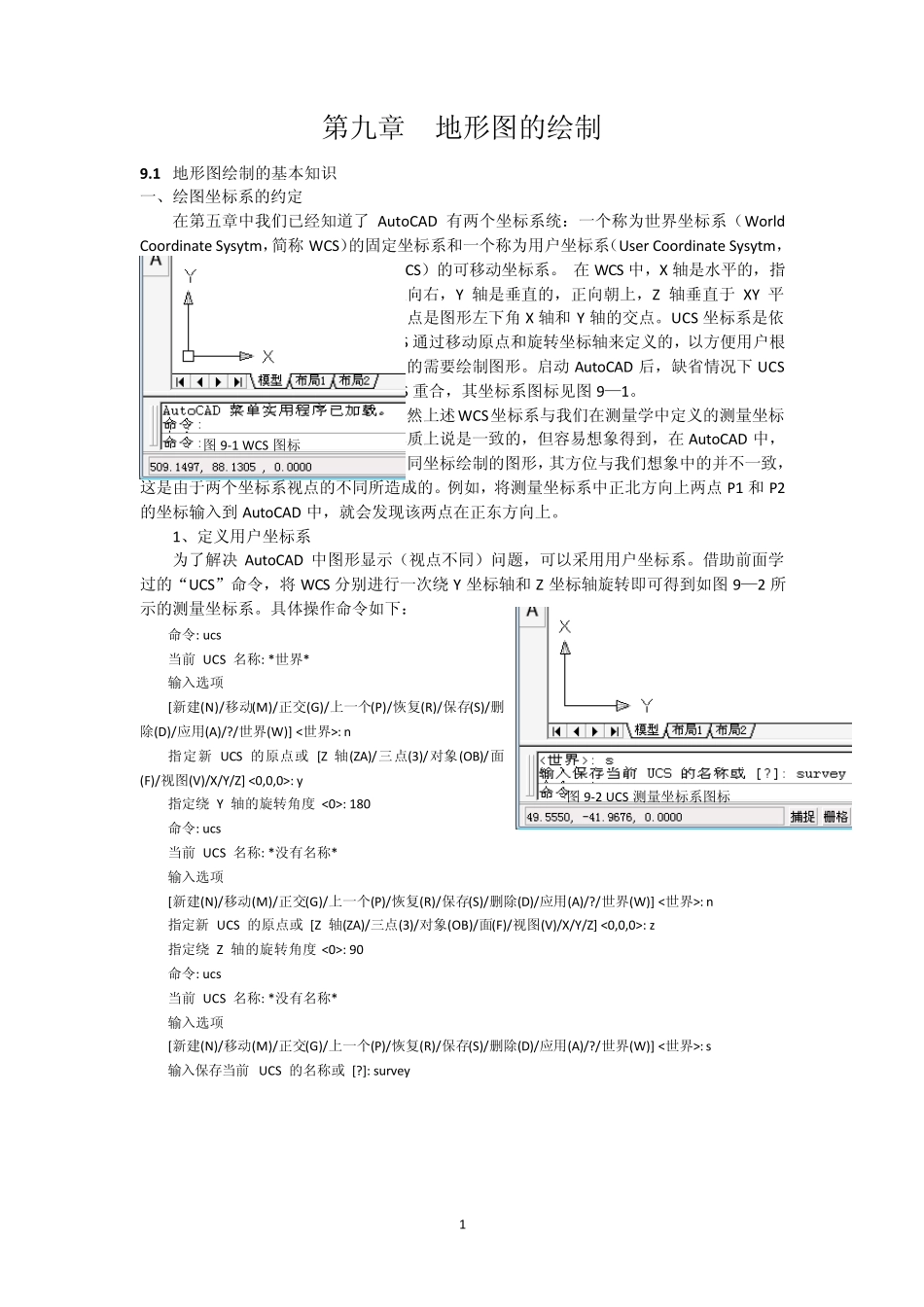

1 第九章 地形图的绘制 9.1 地形图绘制的基本知识 一、绘图坐标系的约定 在第五章中我们已经知道了AutoCAD 有两个坐标系统：一个称为世界坐标系（World Coordinate Sysytm，简称WCS）的固定坐标系和一个称为用户坐标系（User Coordinate Sysytm，简称UCS）的可移动坐标系。 在WCS 中，X 轴是水平的，指向由左向右，Y 轴是垂直的，正向朝上，Z 轴垂直于 XY 平面，原点是图形左下角X 轴和Y 轴的交点。UCS 坐标系是依据WCS 通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。启动AutoCAD 后，缺省情况下UCS与WCS 重合，其坐标系图标见图9—1。 虽然上述WCS坐标系与我们在测量学中定义的测量坐标系从本质上说是一致的，但容易想象得到，在AutoCAD 中，按照相同坐标绘制的图形，其方位与我们想象中的并不一致，这是由于两个坐标系视点的不同所造成的。例如，将测量坐标系中正北方向上两点P1 和P2的坐标输入到 AutoCAD 中，就会发现该两点在正东方向上。 1、定义用户坐标系 为了解决 AutoCAD 中图形显示（视点不同）问题，可以采用用户坐标系。借助前面学过的“UCS”命令，将 WCS 分别进行一次绕 Y 坐标轴和Z 坐标轴旋转即可得到如图9—2 所示的测量坐标系。具体操作命令如下： 命令: ucs 当前 UCS 名称: *世界* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n 指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: y 指定绕 Y 轴的旋转角度 <0>: 180 命令: ucs 当前 UCS 名称: *没有名称* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n 指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: z 指定绕 Z 轴的旋转角度 <0>: 90 命令: ucs 当前 UCS 名称: *没有名称* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: s 输入保存当前 UCS 的名称或 [?]: survey 图9-1 WCS 图标 图9-2 UCS 测量坐标系图标 2 操作中前两个UCS 命令是分别绕Y 轴和Z 轴旋转，最后一个UCS 命令是将旋转后的UCS坐标系用“survey”名称保存，可用ucsman 命令查看或在WCS 和UCS 中切换（图9—3）。 定义了 UCS 坐标...
