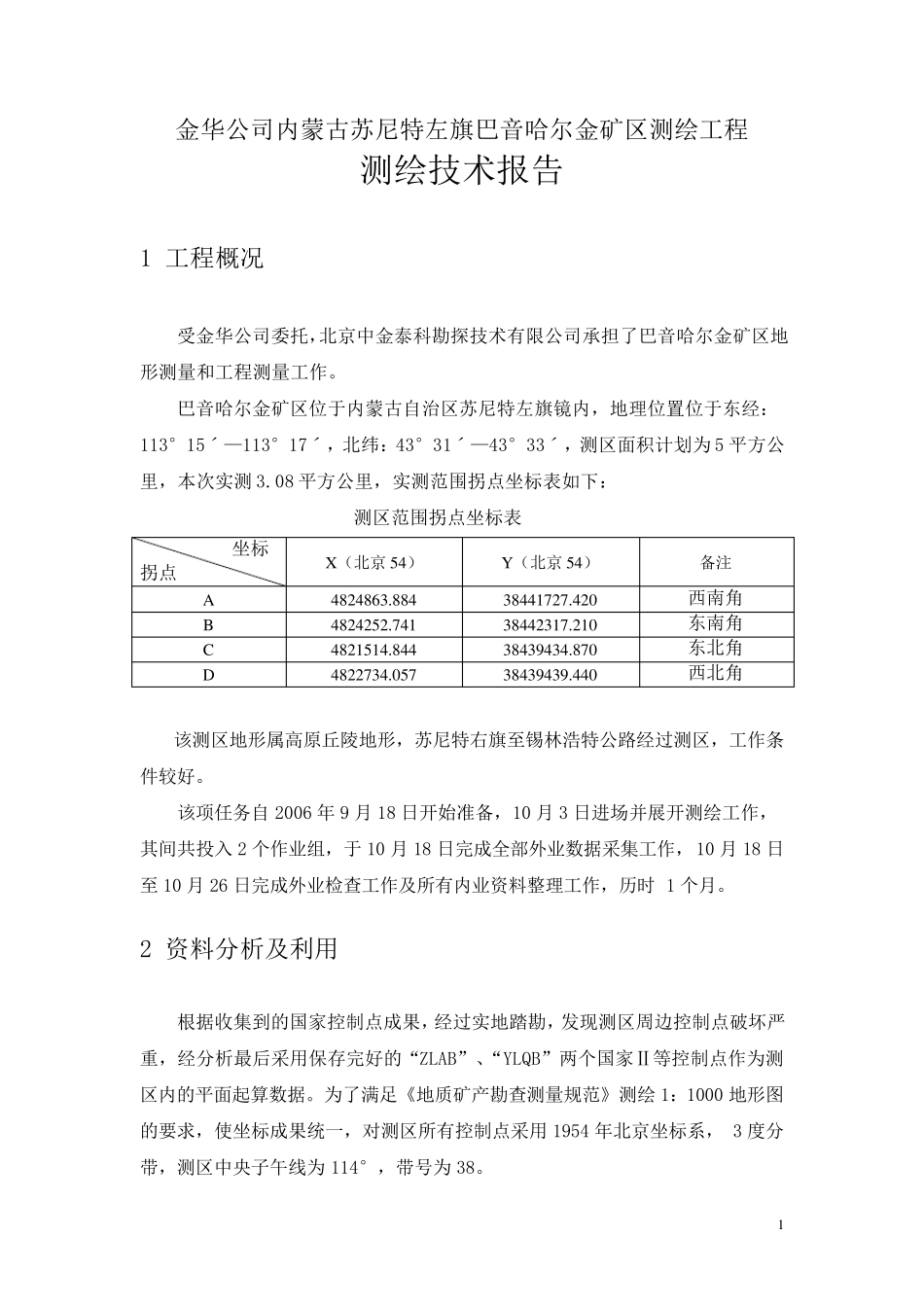

1 金华公司内蒙古苏尼特左旗巴音哈尔金矿区测绘工程 测绘技术报告 1 工程概况 受金华公司委托，北京中金泰科勘探技术有限公司承担了巴音哈尔金矿区地形测量和工程测量工作。 巴音哈尔金矿区位于内蒙古自治区苏尼特左旗镜内，地理位置位于东经：113°15ˊ—113°17ˊ，北纬：43°31ˊ—43°33ˊ，测区面积计划为 5 平方公里，本次实测3.08 平方公里，实测范围拐点坐标表如下： 测区范围拐点坐标表 坐标 拐点 X（北京54） Y（北京54） 备注 A 4824863.884 38441727.420 西南角 B 4824252.741 38442317.210 东南角 C 4821514.844 38439434.870 东北角 D 4822734.057 38439439.440 西北角 该测区地形属高原丘陵地形，苏尼特右旗至锡林浩特公路经过测区，工作条件较好。 该项任务自2006 年 9 月 18 日开始准备，10 月 3 日进场并展开测绘工作，其间共投入 2 个作业组，于10 月 18 日完成全部外业数据采集工作，10 月 18 日至 10 月 26 日完成外业检查工作及所有内业资料整理工作，历时1 个月。 2 资料分析及利用 根据收集到的国家控制点成果，经过实地踏 勘，发 现 测区周 边 控制点破 坏 严重 ，经分析最 后 采用保 存 完好的“ ZLAB” 、“ YLQB” 两 个国家Ⅱ 等 控制点作为测区内的平面起 算 数据。为了满 足 《 地质 矿产 勘查测量规 范》 测绘1：1000 地形图的要 求 ，使 坐标成果统 一 ，对 测区所有控制点采用1954 年北京坐标系 ， 3 度 分带 ，测区中央 子 午 线 为 114°，带 号 为 38。 2 高程控制统一采用1985 年国家高程系统,以处于矿区东部的 “锡呼Ⅰ48-1” 国家水准点作为高程控制的起算点。 测区内原有的1:5000 地形图一套，方便了控制方案的设计和选点埋石工作。 3 作业技术依据 （1）《全球定位系统GPS 测量规范》GB/T18314-2001； （2）《地质矿产勘查测量规范》GB/T18341-2001； （3）《国家三、四等水准测量规范》GB/T12898-91； （4）《1：500、1：1000、1：2000 地形图图式》GB/T7929-1995； （5）《1：500、1：1000、1：2000 地形图数字化规范》GB/T17160-1997； （6）本测区《技术设计书》。 4 人员组织和仪器设备 4.1 项目主要人员组织 本工程项目设项目负责 1 人，技术负责 2 人，技术员 3 人，共计 6 人。分为两个作业小组进行外业测绘。 其中控制测量兼职负责 1 人，数字...
