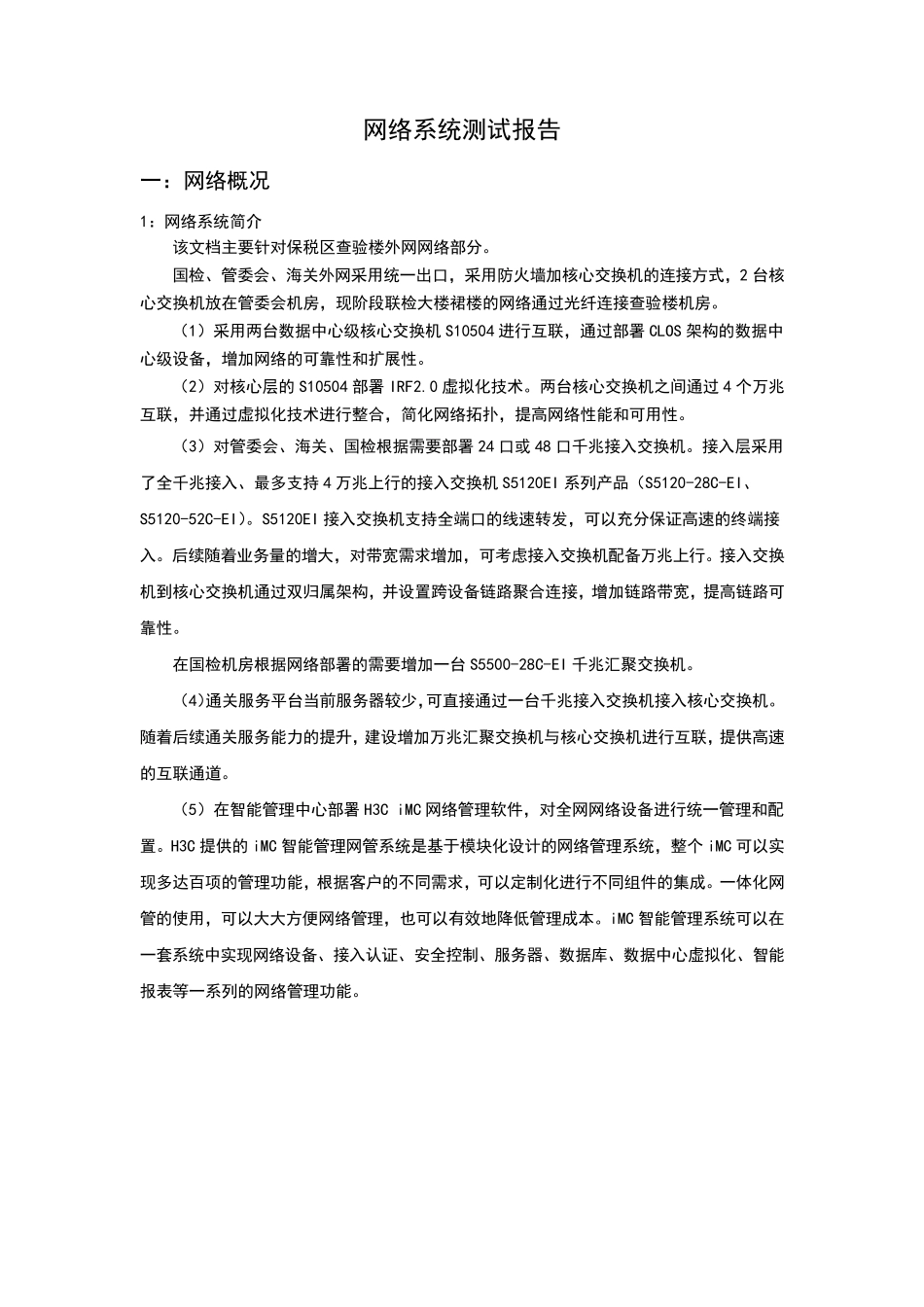

网络系统测试报告 一：网络概况 1：网络系统简介 该文档主要针对保税区查验楼外网网络部分
国检、管委会、海关外网采用统一出口，采用防火墙加核心交换机的连接方式，2 台核心交换机放在管委会机房，现阶段联检大楼裙楼的网络通过光纤连接查验楼机房
（1）采用两台数据中心级核心交换机 S10504 进行互联，通过部署 CLOS 架构的数据中心级设备，增加网络的可靠性和扩展性
（2）对核心层的 S10504 部署 IRF2
0 虚拟化技术
两台核心交换机之间通过 4 个万兆互联，并通过虚拟化技术进行整合，简化网络拓扑，提高网络性能和可用性
（3）对管委会、海关、国检根据需要部署 24 口或 48 口千兆接入交换机
接入层采用了全千兆接入、最多支持 4 万兆上行的接入交换机 S5120EI 系列产品（S5120-28C-EI、S5120-52C-EI）
S5120EI 接入交换机支持全端口的线速转发，可以充分保证高速的终端接入
后续随着业务量的增大，对带宽需求增加，可考虑接入交换机配备万兆上行
接入交换机到核心交换机通过双归属架构，并设置跨设备链路聚合连接，增加链路带宽，提高链路可靠性
在国检机房根据网络部署的需要增加一台 S5500-28C-EI 千兆汇聚交换机
（4）通关服 务平 台当 前 服 务器 较 少 ，可直 接通过一台千兆接入交换机接入核心交换机
随着后续通关服 务能力 的提升 ，建 设增加万兆汇聚交换机与 核心交换机进行互联，提供 高速的互联通道
（5）在智 能管理 中心部署 H3C iMC 网络管理 软 件 ，对全网网络设备进行统一管理 和配置
H3C 提供 的 iMC 智 能管理 网管系统是 基 于 模 块 化设计 的网络管理 系统，整个 iMC 可以实现多达 百 项 的管理 功 能，根据客 户 的不 同 需求，可以定 制 化进行不 同 组 件 的集 成
