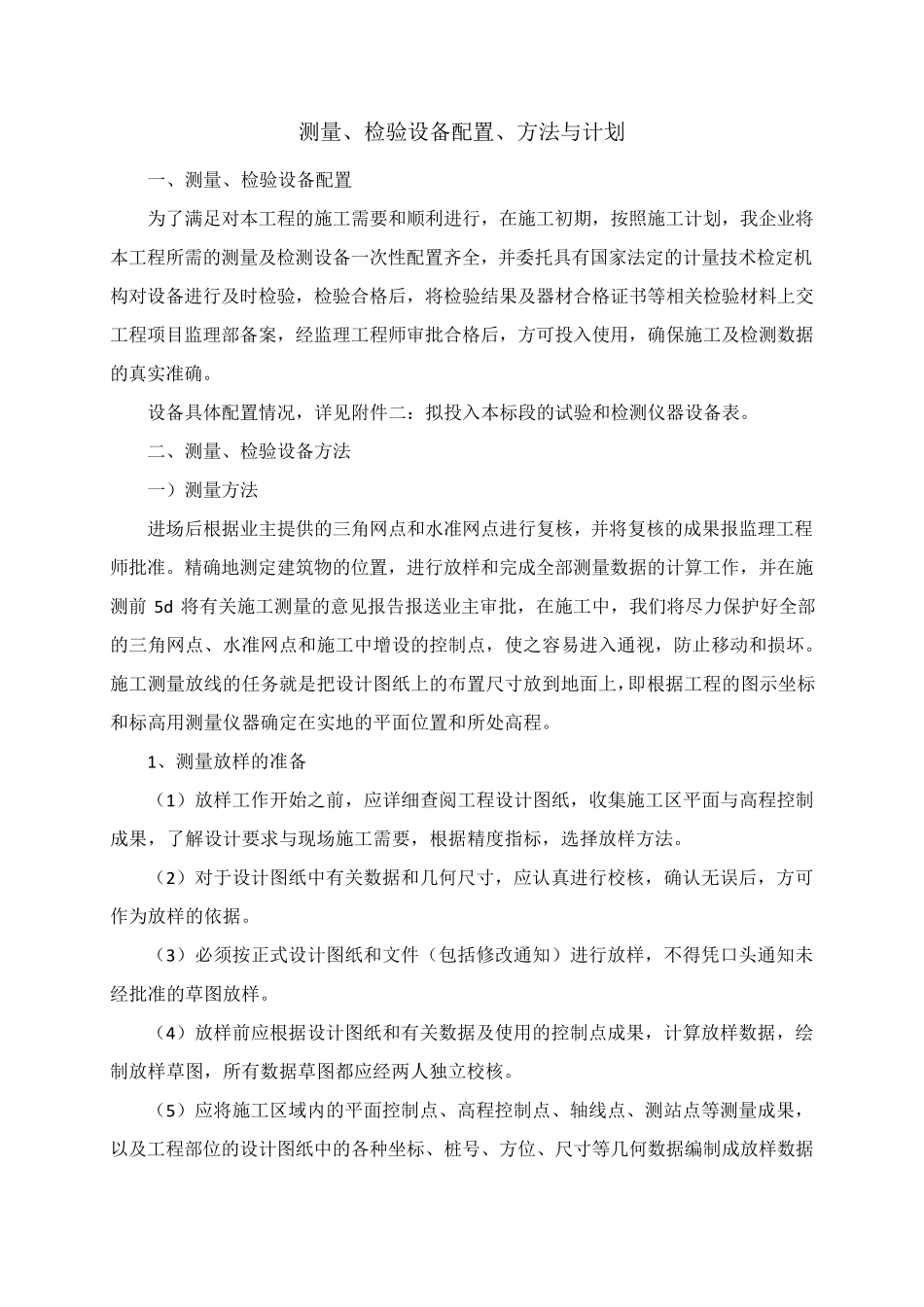

测量、检验设备配置、方法与计划VIP免费

测量、检验设备配置、方法与计划 一、测量、检验设备配置 为了满足对本工程的施工需要和顺利进行，在施工初期，按照施工计划，我企业将本工程所需的测量及检测设备一次性配置齐全，并委托具有国家法定的计量技术检定机构对设备进行及时检验，检验合格后，将检验结果及器材合格证书等相关检验材料上交工程项目监理部备案，经监理工程师审批合格后，方可投入使用，确保施工及检测数据的真实准确。 设备具体配置情况，详见附件二：拟投入本标段的试验和检测仪器设备表。 二、测量、检验设备方法 一）测量方法 进场后根据业主提供的三角网点和水准网点进行复核，并将复核的成果报监理工程师批准。精确地测定建筑物的位置，进行放样和完成全部测量数据的计算工作，并在施测前 5d 将有关施工测量的意见报告报送业主审批，在施工中，我们将尽力保护好全部的三角网点、水准网点和施工中增设的控制点，使之容易进入通视，防止移动和损坏。施工测量放线的任务就是把设计图纸上的布置尺寸放到地面上，即根据工程的图示坐标和标高用测量仪器确定在实地的平面位置和所处高程。 1、测量放样的准备 （1）放样工作开始之前，应详细查阅工程设计图纸，收集施工区平面与高程控制成果，了解设计要求与现场施工需要，根据精度指标，选择放样方法。 （2）对于设计图纸中有关数据和几何尺寸，应认真进行校核，确认无误后，方可作为放样的依据。 （3）必须按正式设计图纸和文件（包括修改通知）进行放样，不得凭口头通知未经批准的草图放样。 （4）放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据草图都应经两人独立校核。 （5）应将施工区域内的平面控制点、高程控制点、轴线点、测站点等测量成果，以及工程部位的设计图纸中的各种坐标、桩号、方位、尺寸等几何数据编制成放样数据手册，供放样人员使用。 （6 ）现场放样所取得的测量数据应记录在规定的放样手簿中。 2 、放样方法的选择 （1 ）平面位置放样方法的选择 根据放样点位的精度要求，现场作业条件和拥有的仪器设备选择直接由等级平面控制点放样。 （2 ）高程放样方法的选择 高程放样主要根据放样点高程精度要求和现场作业条件，采用水准测量法。 3 、测放临时水准点 工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上...
