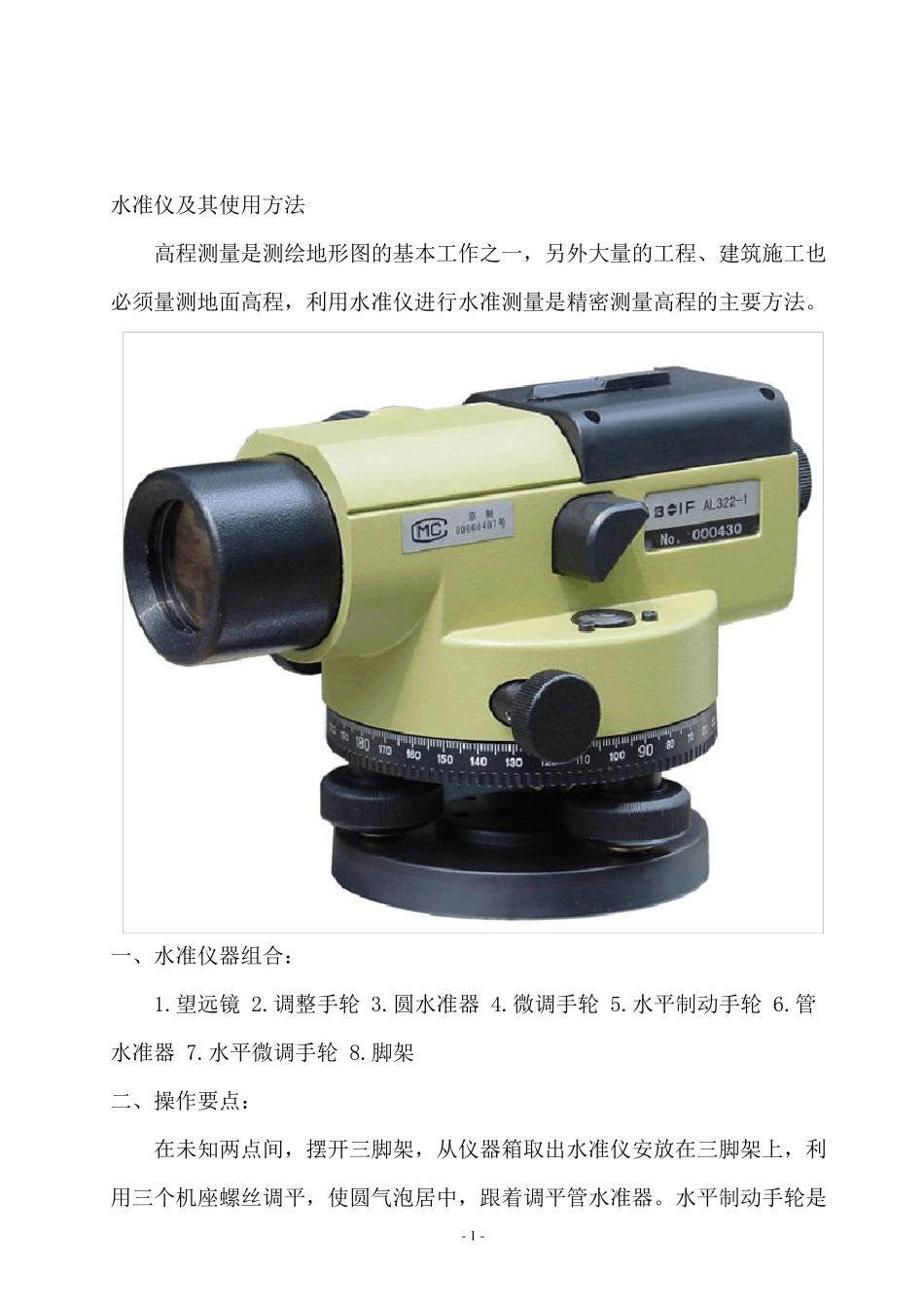

- 1 - 水准仪及其使用方法 高程测量是测绘地形图的基本工作之一,另外大量的工程、建筑施工也必须量测地面高程,利用水准仪进行水准测量是精密测量高程的主要方法。 一、水准仪器组合: 1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架 二、操作要点: 在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器。水平制动手轮是 - 2 - 调平的,在水平镜内通过三角棱镜反射,水平重合,就是平水。将望远镜对准未知点(1)上的塔尺,再次调平管水平器重合,读出塔尺的读数(后视),把望远镜旋转到未知点(2)的塔尺,调整管水平器,读出塔尺的读数(前视),记到记录本上。 计算公式:两点高差=后视-前视。 三、校正方法: 将仪器摆在两固定点中间,标出两点的水平线,称为a、b 线,移动仪器到固定点一端,标出两点的水平线,称为a’、b ’。计算如果 a-b≠a’-b’时,将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整,使管水平泡吻合为止。重复以上做法,直到相等为止。 四、水准仪的使用方法 水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。 2. 粗平 粗平是使仪器的视线粗略水平,利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中,气泡移动的方向与大姆 指运 动的方向一致。 3. 瞄准 瞄准是用望远镜准确 地 瞄准目标。首先是把望远镜对向远处 明 亮 的背 景 ,转动目镜调焦 螺旋,使十 字 丝最 清 晰 。再松 开固定螺旋,旋转望远镜,使照 - 3 - 门 和 准 星 的 连 接 对 准 水 准 尺 , 拧 紧 固 定 螺 旋 。 最 后 转 动 物 镜 对 光 螺 旋 , 使 水准 尺 的 清 晰 地 落 在 十 字 丝 平 面 上 , 再 转 动 微 动 螺 旋 , 使 水 准 尺 的 像 靠 于 十 字竖 丝 的 一 侧 。 4. 精 平 精 平 是 使 望 远 镜 的 视 线 精 确 水 平 。 微 倾 水 准 仪 , 在 水 准 管 上 部 装 有 一 组棱 镜 ,...
