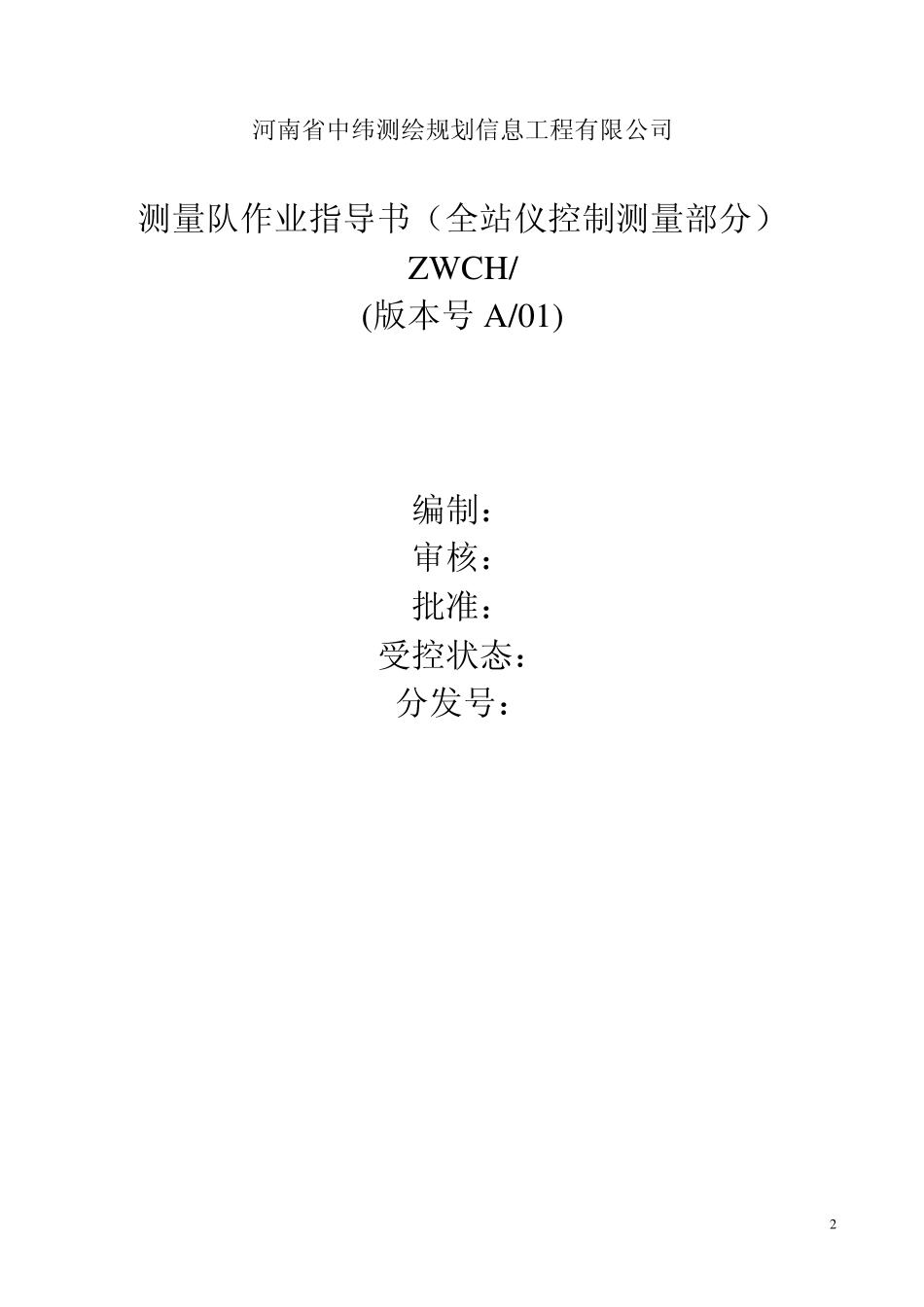

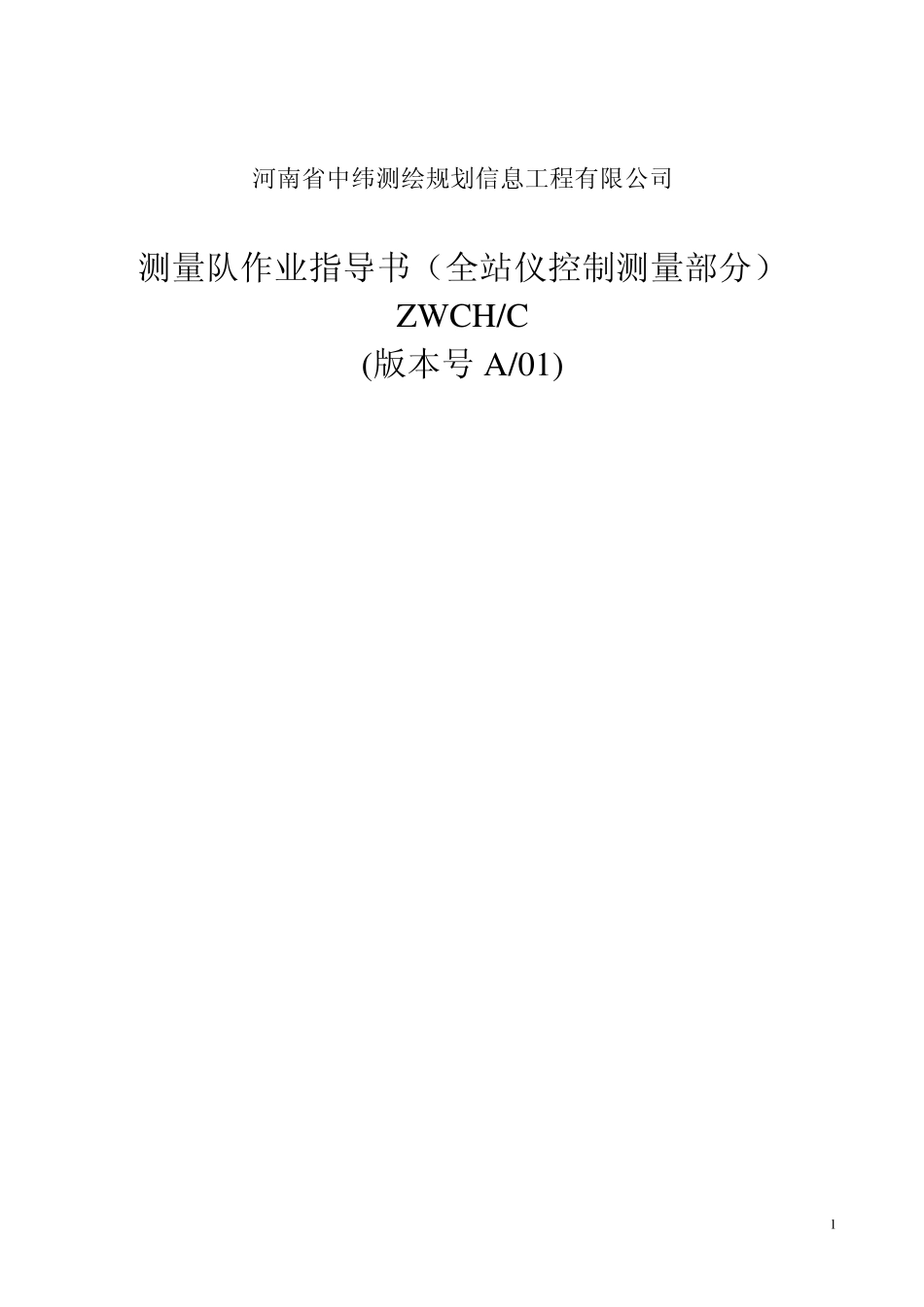

1 河南省中纬测绘规划信息工程有限公司 测量队作业指导书（全站仪控制测量部分） ZWCH/C (版本号 A/01) 2 河南省中纬测绘规划信息工程有限公司 测量队作业指导书（全站仪控制测量部分） ZWCH/ (版本号 A/01) 编制： 审核： 批准： 受控状态： 分发号： 3 1 前言 本作业指导书是针对我公司全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。使用本指导书进行测量作业，应遵守《城市测量规范》、《水利水电工程施工测量规范》等规程规范。如业主有特殊要求的，按业主要求执行。 2 准备工作 2.1 收集资料 2.1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。 4 (1) 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。 成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。 (2) 收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。 (3) 如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。 2.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。 2.1.3准备相应的规范：《城市测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》。 2.1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。例如了解冻土深度，用以考虑埋石深度；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。 2.2 现场踏勘 携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。踏勘主要了解以下内容： 2.2.1原有的三角点、导线点、水准点、GPS点的位臵，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。 2.2.2原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。 2.2.3调查测区内交通现状，以便确定合理的高程测量方案，测量时选择适当的交通工具。 2.2.4现场踏勘应作好记录。 2.3 技术设计 技术设计是根据工程建设项目的规模和测量精...
