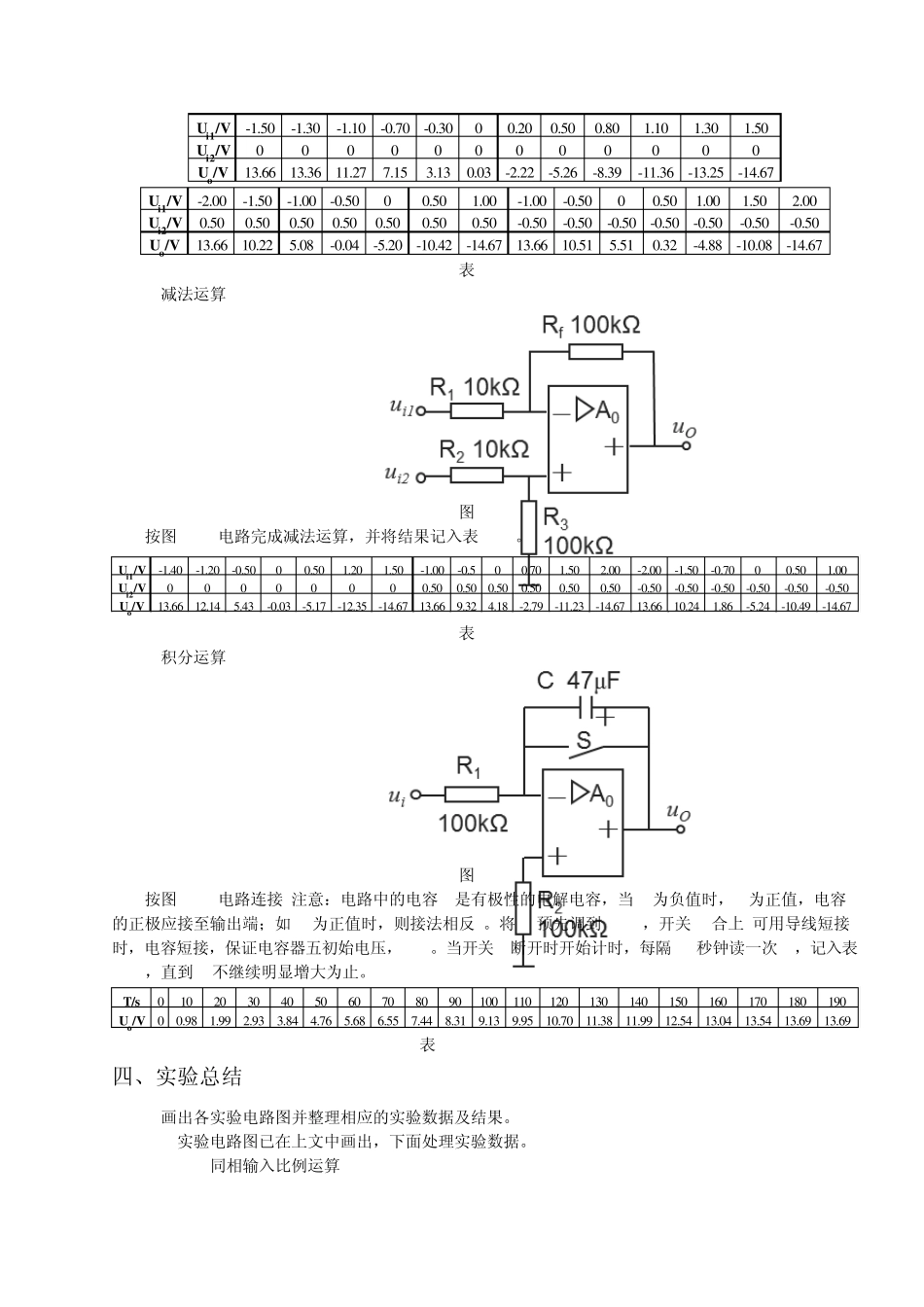

实验报告 课程名称：电工电子学实验 指导老师： 实验名称：集成运算放大器及应用(一)模拟信号运算电路 一、实验目的 1.了解集成运算放大器的基本使用方法和三种输入方式。 2.掌握集成运算放大器构成的比例、加法、减法、积分等运算电路。 二、主要仪器设备 1.MDZ-2型模拟电子技术实验箱 2.实验板及元器件 3.直流稳压电源 4.万用表 三、实验内容 在实验中，各实验电路的输入电压均为直流电压，并要求大小和极性可调。因此在实验箱中安放了电位器，并与由集成运算放大器构成的电压跟随其联结，如图12-7所示。当在电位器两端分别加+5V和-5V电源电压时，调节电位器就可在集成运算放大器构成的跟随器的输出端得到稳定而可调的正、负直流电压，此电压即作为各实验电路的输入电压。 图 12-7 1.同相输入比例运算 图 12-1 按图 12-1接线，输入端加直流电压信号Ui，适当改变 Ui，分别测量相应的 Uo值，记入表 12-1中，并计算Uo/Ui(要求测得的 Uo值有大有小，有正有负，并使大部分数据在线性区，小部分在饱和区)。 Ui/V-1.40-1.30-1.20-1.10-0.90-0.70-0.50-0.30-0.1000.100.200.300.500.801.001.101.201.30Uo /V-14.67-14.67-13.59-12.45-10.19-7.98-5.71-3.44-1.2401.142.193.325.568.9411.2312.2413.3613.66Uo /Ui10.4811.2811.3311.3211.3211.4011.4211.4712.40-11.4010.9511.0711.1211.1811.2311.1311.1310.51 表 12-1 2.加法运算 图 12-2 按图 12-2电路接线，适当调节输入直流信号Ui1和 Ui2的大小和极性，册书 Uo，计入表 12-2。 专业： 姓名： 学号：_ _ _ 日期： 地点： Ui1/V-1 .5 0-1 .3 0-1 .1 0-0 .7 0-0 .3 000 .2 00 .5 00 .8 01 .1 01 .3 01 .5 0Ui2/V000000000000Uo/V1 3 .6 61 3 .3 61 1 .2 77 .1 53 .1 30 .0 3-2 .2 2-5 .2 6-8 .3 9-1 1 .3 6-1 3 .2 5-1 4 .6 7 Ui1/V-2 .0 0-1 .5 0-1 .0 0-0 .5 000 .5 01 .0 0-1 .0 0-0 .5 000 .5 01 .0 01 .5 02 .0 0Ui2/V0 .5 00 .5 00 .5 00 .5 00 .5 00 .5 00 .5 0-0 .5 0-0 .5 0-0 .5 0-0 .5 0-0 .5 0-0 .5 0-0 .5 0Uo/V1 3 .6 61 0 .2 25 .0 8-0 .0 4-5 .2 0-1 0 .4 2-1 4 .6 71 3 .6 61 0 .5 15 .5 10 .3 2-4 .8 8-1 0 .0 8-1 4 .6 7 表12-2 3.减法运算 图12-4 按图12-4电路完成减法运算，并...
