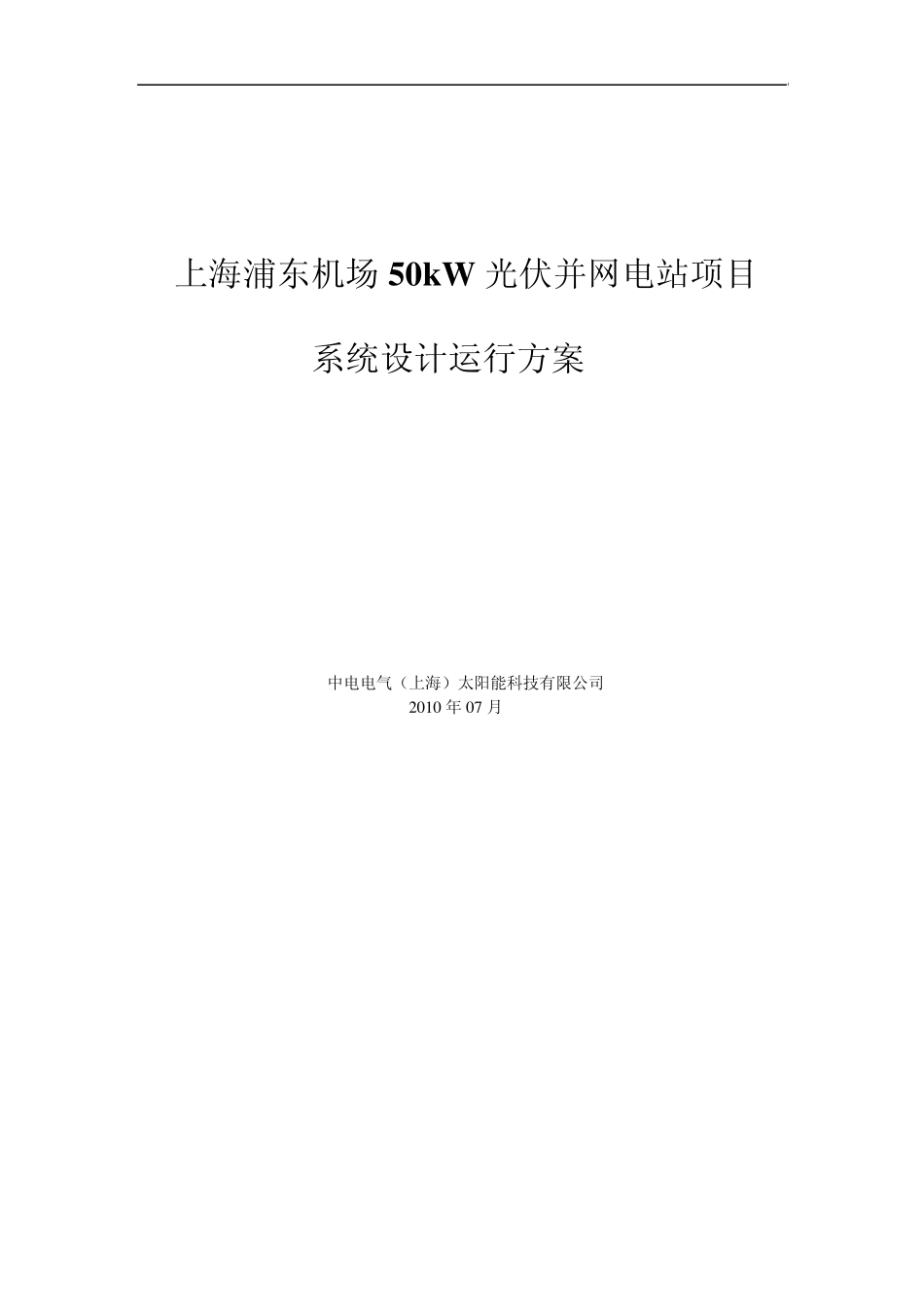

上海浦东机场 50kW 光伏并网电站项目 系统设计运行方案 中电电气（上海）太阳能科技有限公司 2 0 1 0 年 0 7 月 中电电气（上海）太阳能科技有限公司 CEEG(shanghai)SolarScience Technogy Co.,Ltd 1 目录 项目背景和设计思路 项目地点: 上海 项目要求: 根据客户要求,在项目所在屋顶安装总容量为50KW 太阳能电池组件.系统具备50KW 并网输出容量,输出电力质量满足国家相关标准. 1.1 设计依据/标准 本项目设计方案中的光伏部分主要涉及/参照以下标准和相关公司标准。 GB/T19939-2005 光伏系统并网技术要求； GB/T12325-2003 电能质量 供电电压允许偏差； GB/T14549-1993 电能质量 公用电网谐波； GB/T15543-1995 电能质量 三相电压允许不平衡度； GB/T15945-1995 电能质量 电力系统频率允许偏差； GB6495－86 地面用太阳能电池电性能测试方法； 2 GB/T 14007-92 陆地用太阳能电池组件总规范; SJ/T11127-1997 光伏（PV）发电系统过电压保护—导则 GB/T9535-1998 地面用晶体硅光伏组件设计鉴定和定型 GB/T18210-2000 晶体硅光伏（PV）方阵 I-V 特性的现场测量 GB/T18479-2001 地面用光伏（PV）发电系统概述和导则 GB/T61727：1995 光伏（PV）系统电网接口特性 同时还必须满足 IEC61730-1 及 IEC61215 对于光伏组件及产品的安全规范 2.1 安装区域 项目所在屋顶区域 3.1 总体设计原则 该项目安装地点位于浦东机场货运站楼顶,作为新能源节能示范项目.项目设计本着美观,可靠,安装维护便捷,能够充分体现其节能示范的设计原则.采用国内外知名配件产品,模块化设计. 1）太阳辐照量 为了增加光伏阵列的输出能量，尽可能地避免光伏组件之间互相遮光，以及被屋顶电气设备、通风设备、屋顶边缘及其他障碍物遮挡阳光。我们充分考虑到了太阳能组件的安装有效区域,最大可能的提高太阳能电池阵列的输出效率. 2）高可靠性 由于太阳能发电成本较高，而且主要部件：太阳能电池板的使用寿命在 25 年以上，同时大功率电站都是强电，所以要求整个系统具备非常高的可靠性，整 套系统全部采用标准化、模块化设计，而且充分考虑当地气候，所有设备的耐候 性都要表现优秀，同时采用全天侯监控系统，发现故障及时报告，及时解决。 3.经济性、高效性、先进性 组件：太阳能组件的效率高达 15%，采用中电电气自产的高效率 SE 电池封 装而成，目前全球可以批量化生产 SE 电池的仅有 SHARP、Q...
