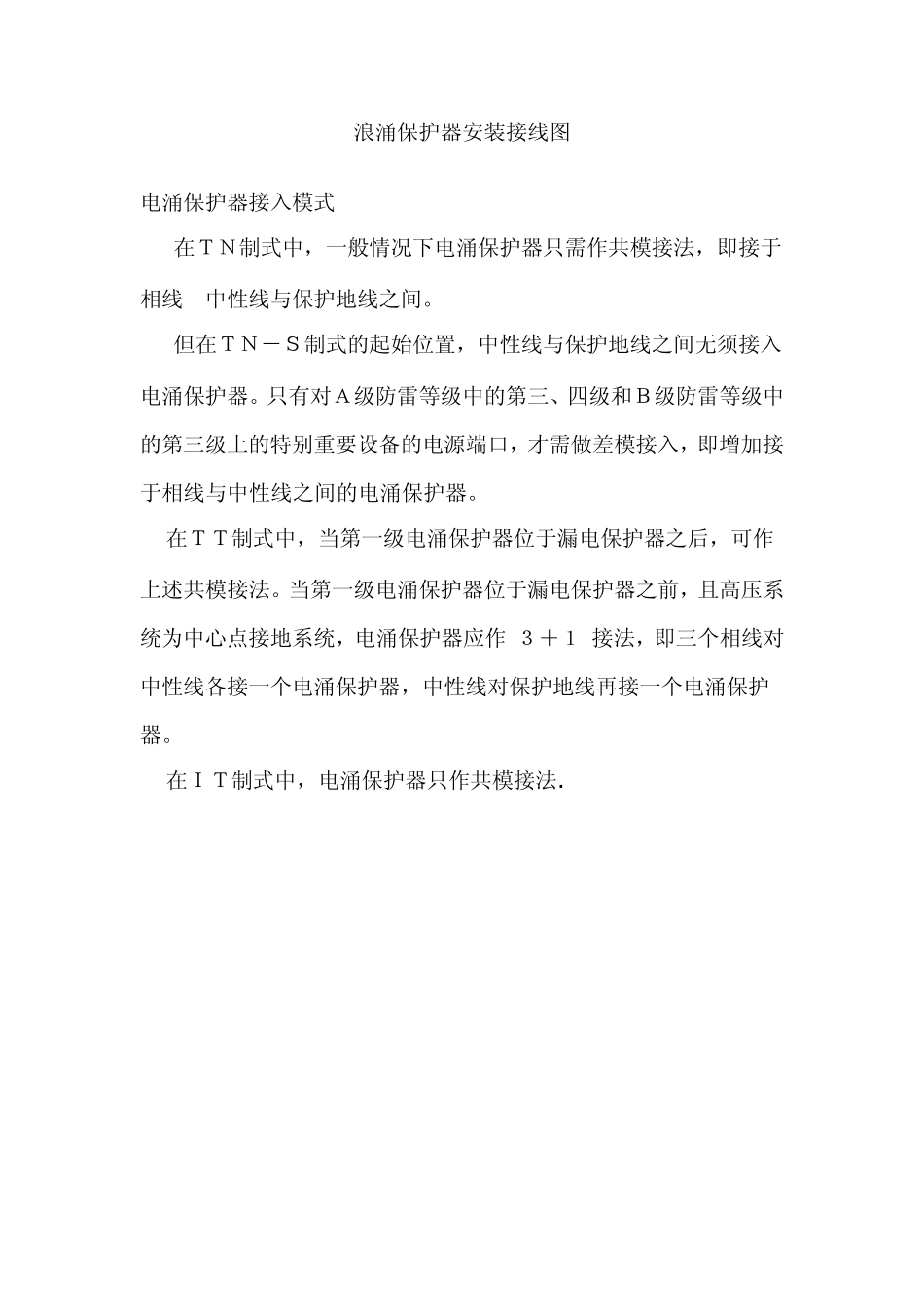

浪涌保护器安装接线图_第1页
1/6
浪涌保护器安装接线图_第2页
2/6

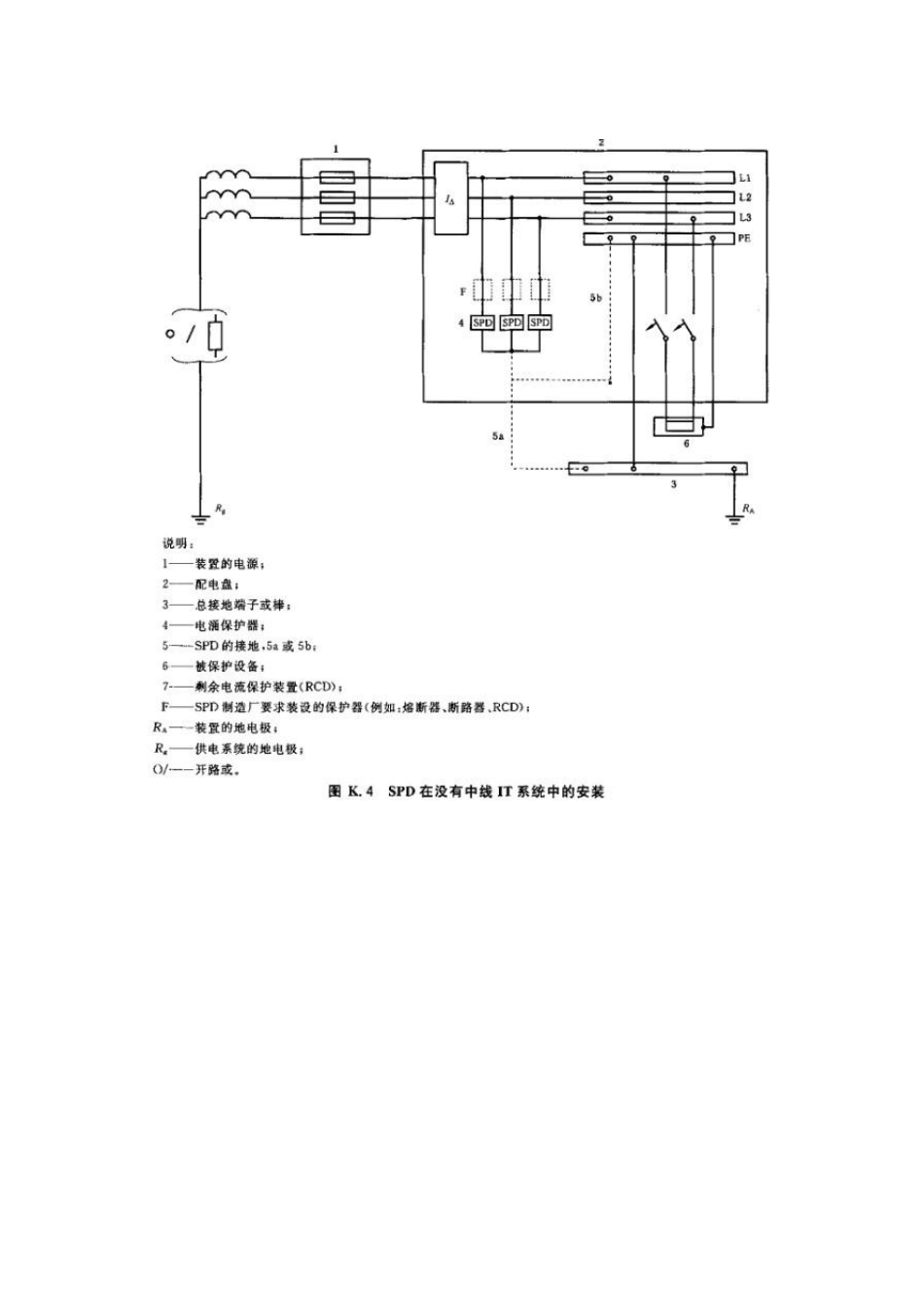

浪涌保护器安装接线图_第3页
3/6
浪涌保护器安装接线图 电涌保护器接入模式 在TN制式中,一般情况下电涌保护器只需作共模接法,即接于相线中性线与保护地线之间。 但在TN-S制式的起始位置,中性线与保护地线之间无须接入电涌保护器。只有对A级防雷等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口,才需做差模接入,即增加接于相线与中性线之间的电涌保护器。 在TT制式中,当第一级电涌保护器位于漏电保护器之后,可作上述共模接法。当第一级电涌保护器位于漏电保护器之前,且高压系统为中心点接地系统,电涌保护器应作“3+1”接法,即三个相线对中性线各接一个电涌保护器,中性线对保护地线再接一个电涌保护器。 在IT制式中,电涌保护器只作共模接法. 1、 什么是浪涌? 答:浪涌就是超出正常工作电压的瞬间过电压 2、 什么是浪涌保护器? 答:浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害的电了装置。 3、开关型浪涌保护器和限压型浪涌保护器的区别? 答:开关型浪涌保护器为间隙放电型器件,其雷电能量泻放能力大,在线路上使用的主要作用是泄放雷电能量;限压型浪涌保护器为氧化锌压敏电阻器件,其雷电能量泻放能力小,但其过电压抑制能力好,在线路上使用的主要作是限制过电压。因为此,一般在建筑物入口处选用如 Asafe系列的开关型浪涌保护来泄放雷电能量,然后,在后级电路使用如 AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压。两种浪涌保护器需配合使用,方能保证配电线路中设备的安全。 4、与浪涌保护器相配合的微型断路器如何选型? 答:Asafe开关型模块由于其损坏方式为开路,因此可以不用装微型断路器;第一级模块,如 AMI-40,需要选用 63A的分断电流能力为10KA的 D型微型断路器;第二级模块,如 AM2-20,需要选用 32A的分断电流能力为 6.5KA的 C、D型微型断路器,由于其工作曲线 IN值的不同,因此推荐使用 D型;第三级模块,如 AM3-10,需要选用 16A的分断电流能力为4.5KA的C、D型微型断路器,由其工作曲线 IN值的不同,因此推荐使用 D型。 5、 是否所有的浪涌保护器前都装熔断装置? 答:不是。开关型模块由于其损坏的方式为开路,因此可不用装微型断路器等熔断装置。 产品名称: 浪涌保护器/浪涌保护器分级/浪涌保护器选型 浪涌保护器也称为防雷...
