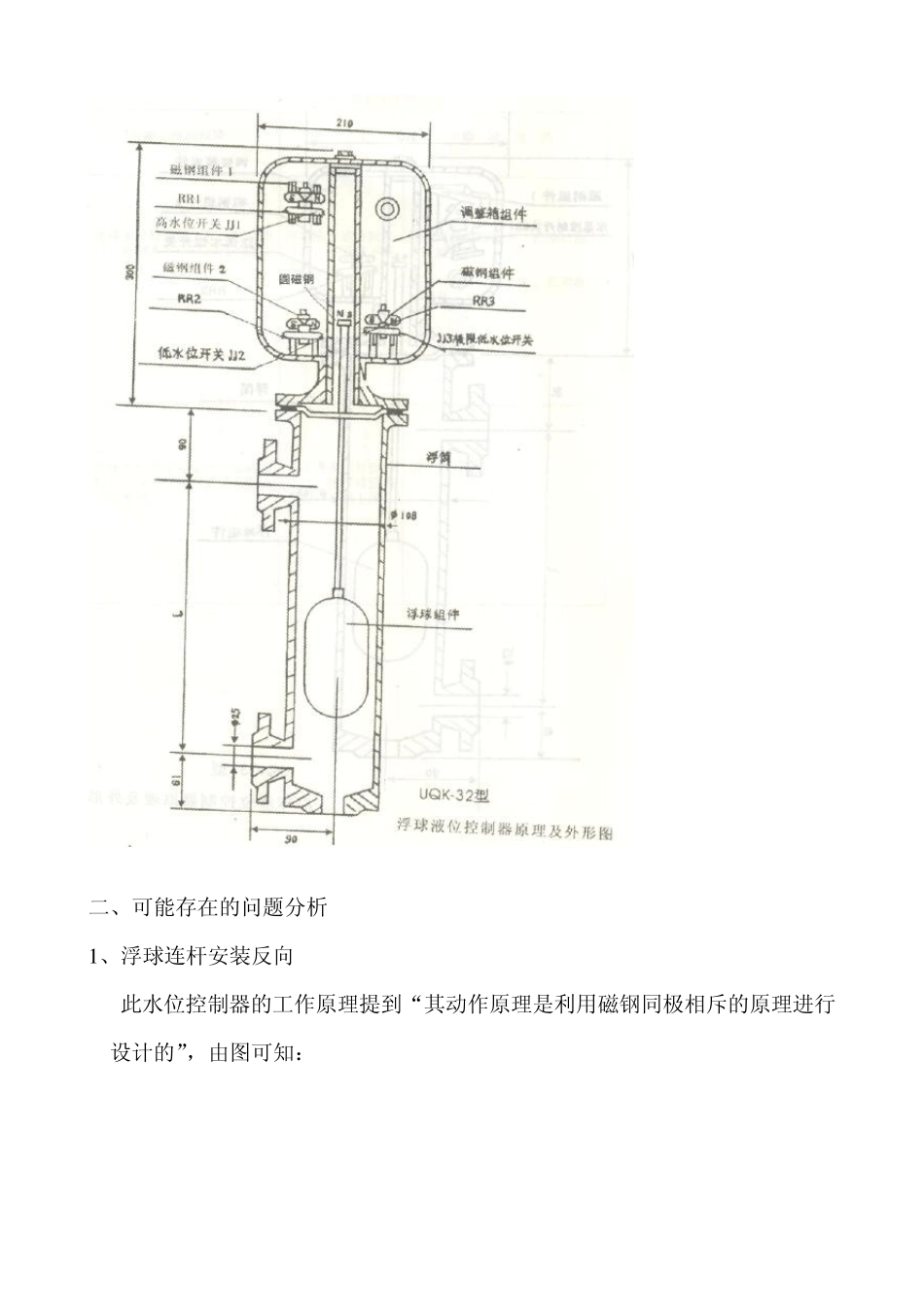

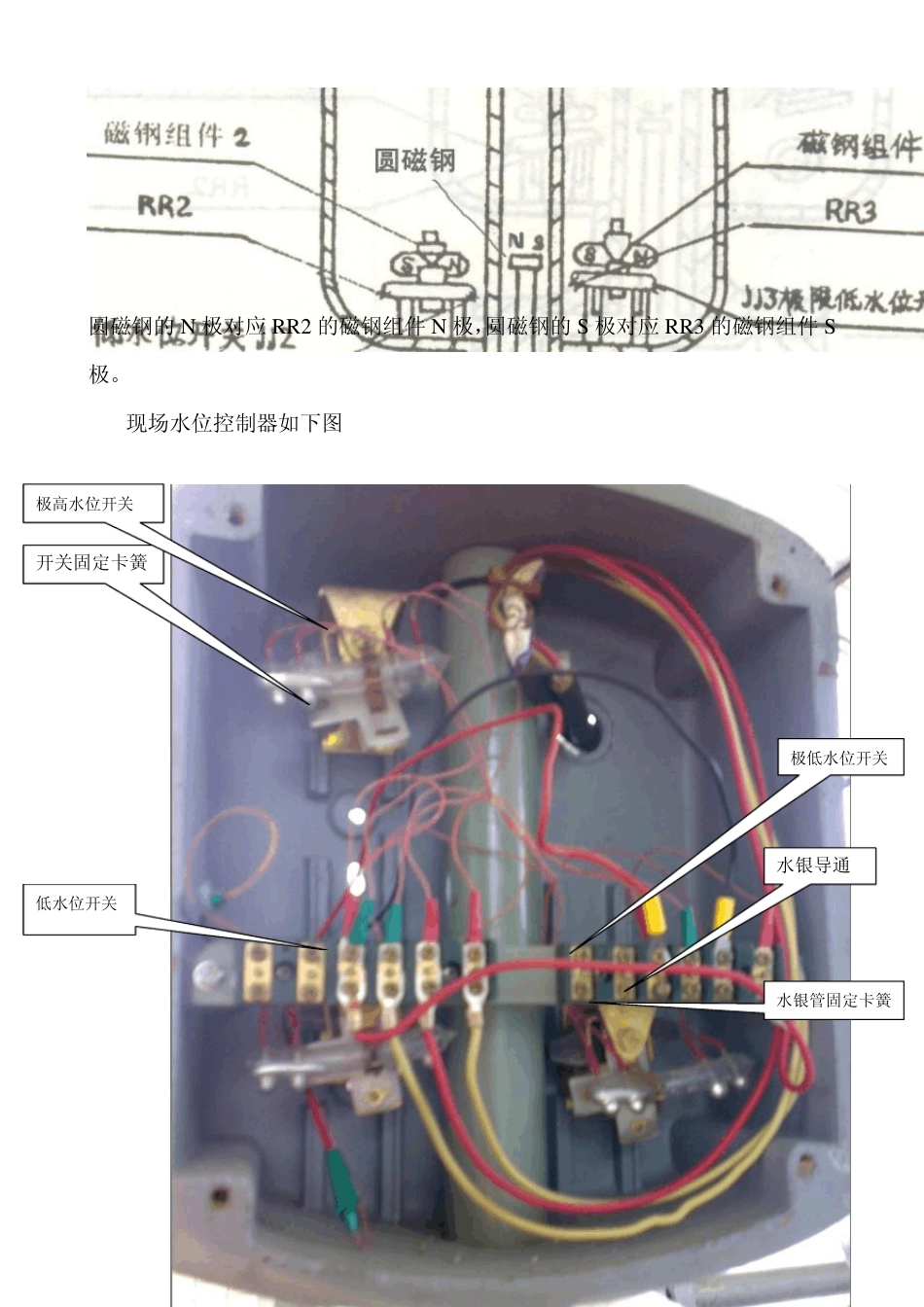

锅炉浮球水位控制器控制范围偏离的 情况分析及调整方案 锅炉浮球水位控制器U Q K-32 是锅炉联锁保护系统输入信号，作为锅炉水位报警装有3 组水银开关可完成三种操作1、高水位警报；2、低水位警报；3、极低水位警报。在我厂锅炉装置中作为PLC 控制器的输入，分别实现极高水位停泵（80%），低水位报警（30%），极低水位联锁装置（20%）。而目前报警输出点严重偏离（2 号锅炉：极低报警40%左右、极高报警60%左右），使操作人员控制较困难。 为了解决此问题，我们对浮球水位控制器进行了探讨，分析了可能存在的问题。 一、首先对此水位计的工作原理简单叙述一下： 浮球水位控制器由浮筒、浮球组件，调整箱组件组成。其浮筒材料采用无缝钢管组成。浮球采用不锈耐酸钢制造，调整箱组件除水银开关，永久磁铁外其余另部件采用铸造铝合金。不锈耐酸钢和黄铜制造。 其动作原理是利用磁钢同极相斥的原理进行设计的。当浮球组件随水位变化，浮球组件上的圆磁钢接近磁钢组件的磁钢时，由于相斥作用磁钢组件迅速产生一个偏角，并与水银开关一起动作，从而完成开关动作。 二、可能存在的问题分析 1 、浮球连杆安装反向 此水位控制器的工作原理提到“其动作原理是利用磁钢同极相斥的原理进行设计的”，由图可知： 圆磁钢的N 极对应RR2 的磁钢组件N 极，圆磁钢的S极对应RR3 的磁钢组件S极。 现场水位控制器如下图 水银导通 水银管固定卡簧 开关固定卡簧 极低水位开关 低水位开关 极高水位开关 由图可以看出极低水位开关的水银管不是固定在正中位置，因此相吸和相斥的偏角大小完全不同，如果圆磁钢装反，动作方向就不同，且动作所需的作用力大小也不同，就会造成控制范围完全不同。 2 、水位开关位置偏离 由图可以看出，开关固定位置决定报警输出的范围，低（极低）水位报警开关固定位置过高，则输出报警偏高，同时如果高水位报警开关固定位置过低，则控制范围变小。另外，水银管固定卡簧位置变动，也对报警输出有影响。因此，要扩大控制范围只需将开关固定卡环松开，将开关随滑道移动至合适位置（高水位开关向上移动，极低水位开关和低水位开关向下移动），就可将控制范围扩大。同时配合改变水银管的固定卡簧，达到更好的调整效果。 3、浮球连杆长度不合适。 如图： A、假设浮球连杆过长，当水位在极低位置时，圆磁钢位置较高，不能与极低水位开关的磁钢组件发生相斥作用力，显示为假正常水位，而实际水位已经过低了。 B、假设...
