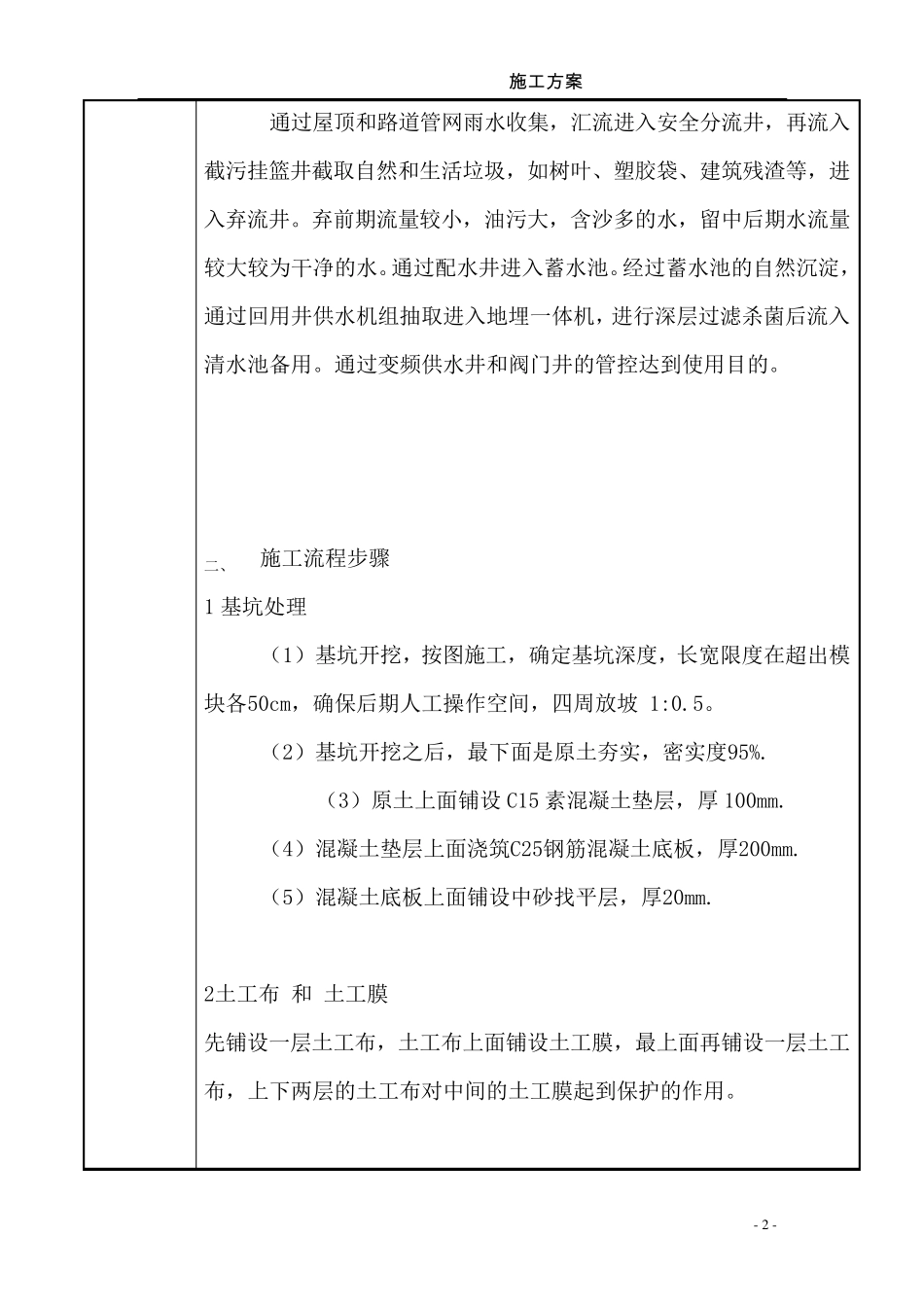

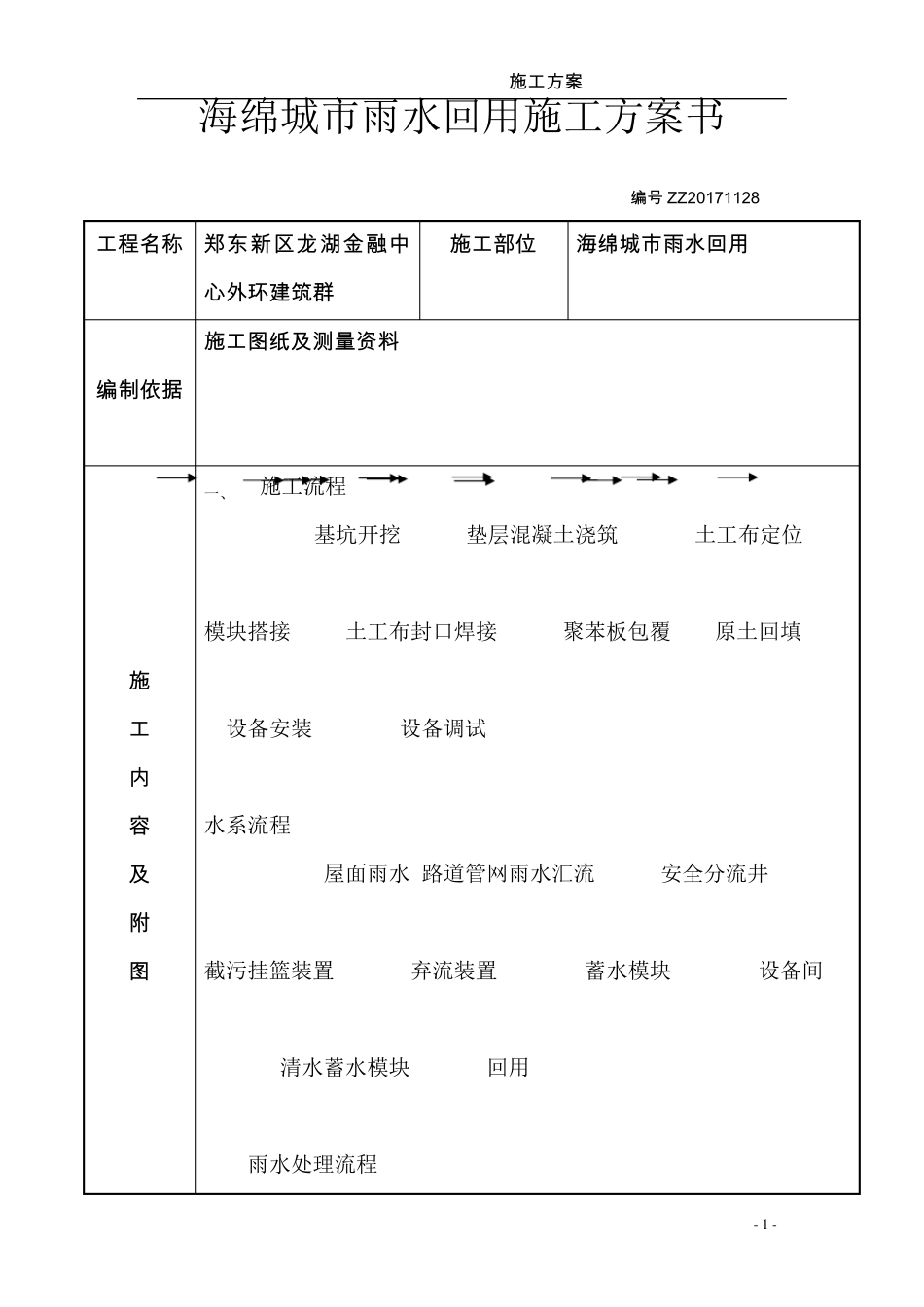

施 工 方 案 - 1 - 海绵城市雨水回用施工方案书 编 号 ZZ20171128 工 程 名 称 郑 东新区龙湖金融中心外环建筑群 施 工 部位 海绵城市雨水回用 编 制依据 施 工 图纸及测量资料 施 工 内 容 及 附 图 一、 施工流程 基坑开挖 垫层混凝土浇筑 土工布定位 模块搭接 土工布封口焊接 聚苯板包覆 原土回填 设备安装 设备调试 水系流程 屋面雨水 路道管网雨水汇流 安全分流井 截污挂篮装置 弃流装置 蓄水模块 设备间 清水蓄水模块 回用 雨水处理流程 施 工方案 - 2 - 通过屋顶和路道管网雨水收集，汇流进入安全分流井，再流入截污挂篮井截取自然和生活垃圾，如树叶、塑胶袋、建筑残渣等，进入弃流井。弃前期流量较小，油污大，含沙多的水，留中后期水流量较大较为干净的水。通过配水井进入蓄水池。经过蓄水池的自然沉淀，通过回用井供水机组抽取进入地埋一体机，进行深层过滤杀菌后流入清水池备用。通过变频供水井和阀门井的管控达到使用目的。 二、 施工流程步骤 1 基坑处理 （1）基坑开挖，按图施工，确定基坑深度，长宽限度在超出模块各50cm，确保后期人工操作空间，四周放坡 1:0.5。 （2）基坑开挖之后，最下面是原土夯实，密实度95%. （3）原土上面铺设C15 素混凝土垫层，厚100mm. （4）混凝土垫层上面浇筑C25钢筋混凝土底板，厚200mm. （5）混凝土底板上面铺设中砂找 平 层，厚20mm. 2土工布 和 土工膜 先 铺设一层土工布 ，土工布 上面铺设土工膜 ，最上面再铺设一层土工 布 ，上下两 层的土工布 对 中间的土工膜 起 到保护 的作用。 施 工方案 - 3 - 3模块搭接 根据图纸要求选定长宽方向，没两组模块之间左右连接件，上下连接件，顶盖要均匀敷设。 1、圆形连接柱对上下层的模块起到固定作用。 2、八字连接件对四周的模块起到固定作用。 4反冲洗管铺设安装 最下面一层的模块均需安装反冲洗板，便于模块水池底部的清洗维护。反冲水支管为32mm的PVC管道，直接铺设在反冲洗板上面即可。 5反冲洗主管安装 1、反冲洗主管垂直安装在模块中部的圆孔中，采用50mmPVC管即可。 2、支管铺设在最下面一层模块的反冲洗板上面，由主管进行分流，支管为32mm，支管另外一端进行封堵，并每隔10厘米钻一个0.8cm小孔，由水泵加压进行水池的冲洗。 6顶盖安装 最上面一层模块的八根柱体顶口和中间的圆洞均需装圆形顶盖，对回填土起到承载的作用。 7聚苯板...
