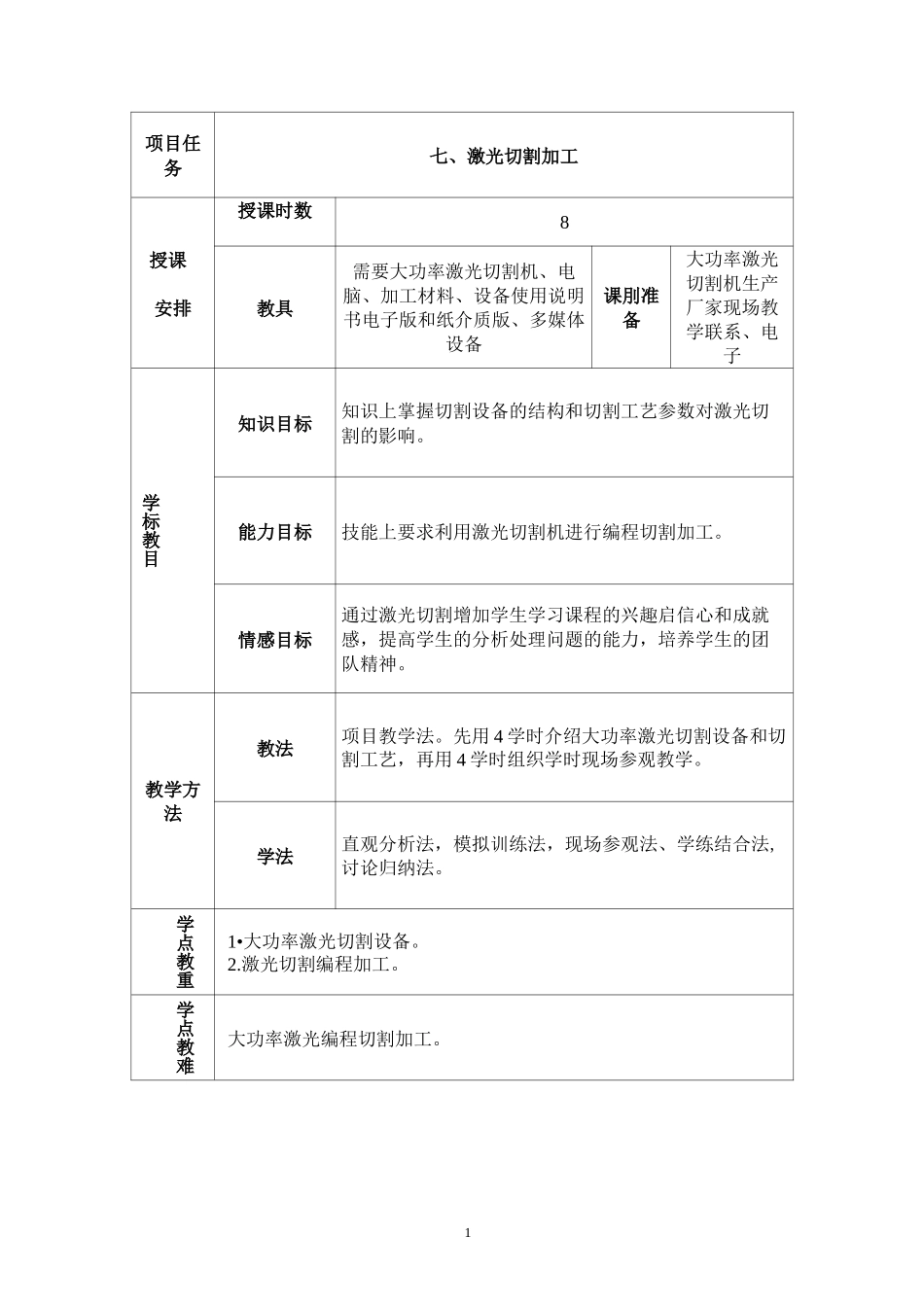

1项目任务七、激光切割加工授课安排授课时数8教具需要大功率激光切割机、电脑、加工材料、设备使用说明书电子版和纸介质版、多媒体设备课刖准备大功率激光切割机生产厂家现场教学联系、电子资料的收集学标教目知识目标知识上掌握切割设备的结构和切割工艺参数对激光切割的影响。能力目标技能上要求利用激光切割机进行编程切割加工。情感目标通过激光切割增加学生学习课程的兴趣启信心和成就感,提高学生的分析处理问题的能力,培养学生的团队精神。教学方法教法项目教学法。先用 4 学时介绍大功率激光切割设备和切割工艺,再用 4 学时组织学时现场参观教学。学法直观分析法,模拟训练法,现场参观法、学练结合法,讨论归纳法。学点教重1•大功率激光切割设备。2.激光切割编程加工。学点教难大功率激光编程切割加工。2教学过程—、项目提出图 8-1 各种激光切割钣金材料图大功率激光切割在钣金加工行业应用广泛,发展前景好,操作大型数控激光切割机进行钣金加工是一项技术含量较高的工作,做到熟练掌握其加工技术,需要熟练掌握有关设备知识和加工工艺方法,学会进行工艺流程整体设计。二、项目分析要熟练进行大功率激光切割,必须具备相关知识技能如下:1. 了解大功率激光切割机种类、结构和操作方法;2. 掌握影响激光切割效果的因素;3. 学会调整激光切割工艺参数进行激光切割加工;4. 学会整体设计规划激光切割工艺试验。三、项目计划决策1. 利用有关图片和现场教学了解大功率激光切割机的种类、结构及操作方法;2. 利用多媒体设备介绍影响激光切割效果的因素;3•现场教学,调整激光切割工艺参数进行激光切割加工。四、项目实施准备各种多媒体课件制作,相关网站资料收集,生产性实训基地影响。五、项目实施及检查1.大功率激光切割机种类及结构广__大功率激光__'切割机定光路型混合光路型飞行光路型图 8-2 按数控系统区别分类图3图 8-3 大型激光切割机实物图图 8-4 大型激光切割机模型图主电遞1—却揭装云 2—徹先汽城 3—霍肋咒烛叛—空气干燒圖 5—地挫装査 6-iSrta"7—问阪电功机&一囚割工件白 9 一割徳山一雅焦邀拔 II 一程杆 LL 反謝険"13F 光床 14—15F 先厢荡箱 16—濒去电源门一伺很电动柳和剖炷昭动蛙图 8-5 大型激光切割机结构图激光切割设备各结构的作用如下。(1)激光电源:供给激光振荡用的高压电源。(2)激光振荡器:产生激光的主要设备。(3)折射反射镜:用于将激光导向所需要的方向。为使...
