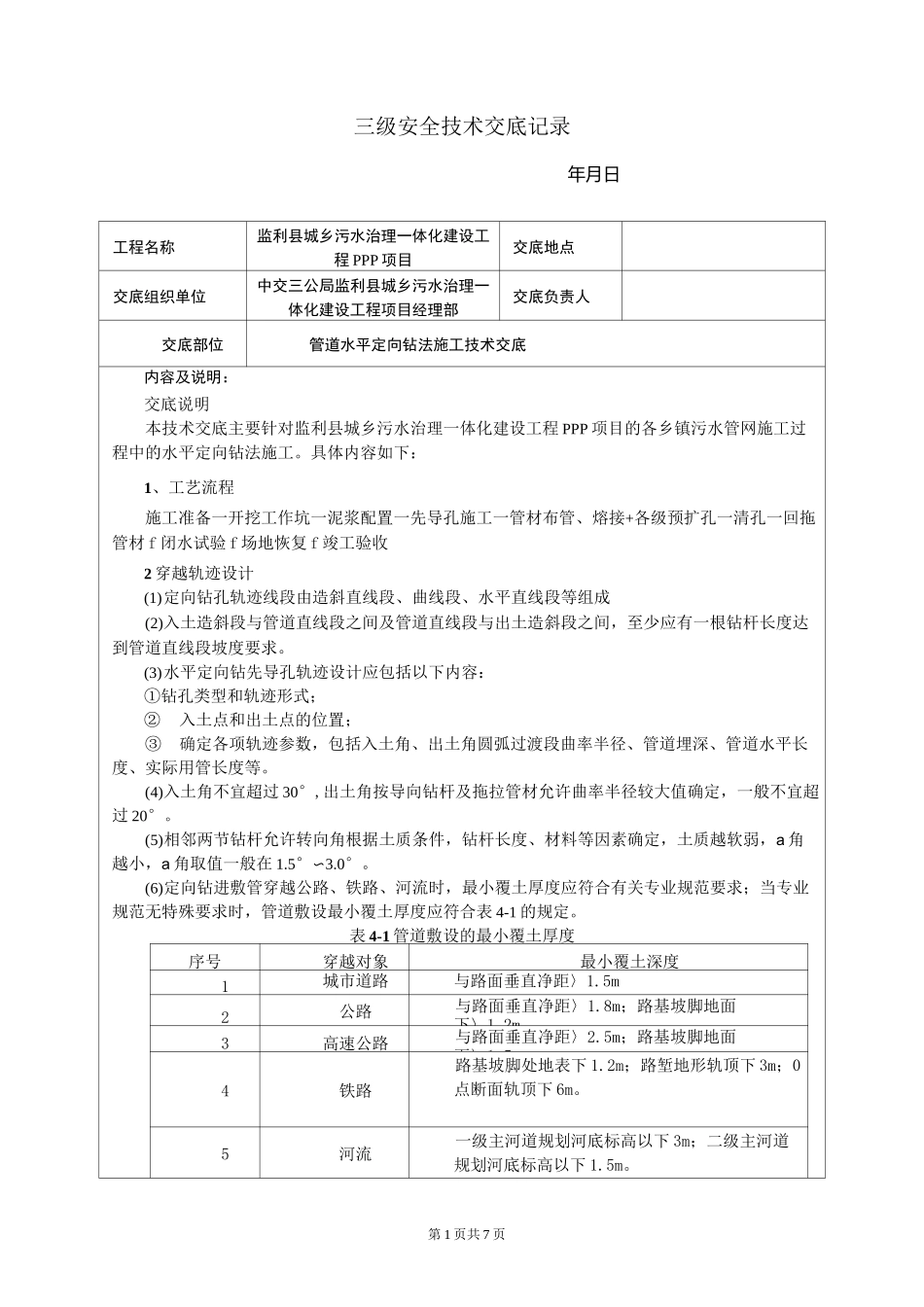

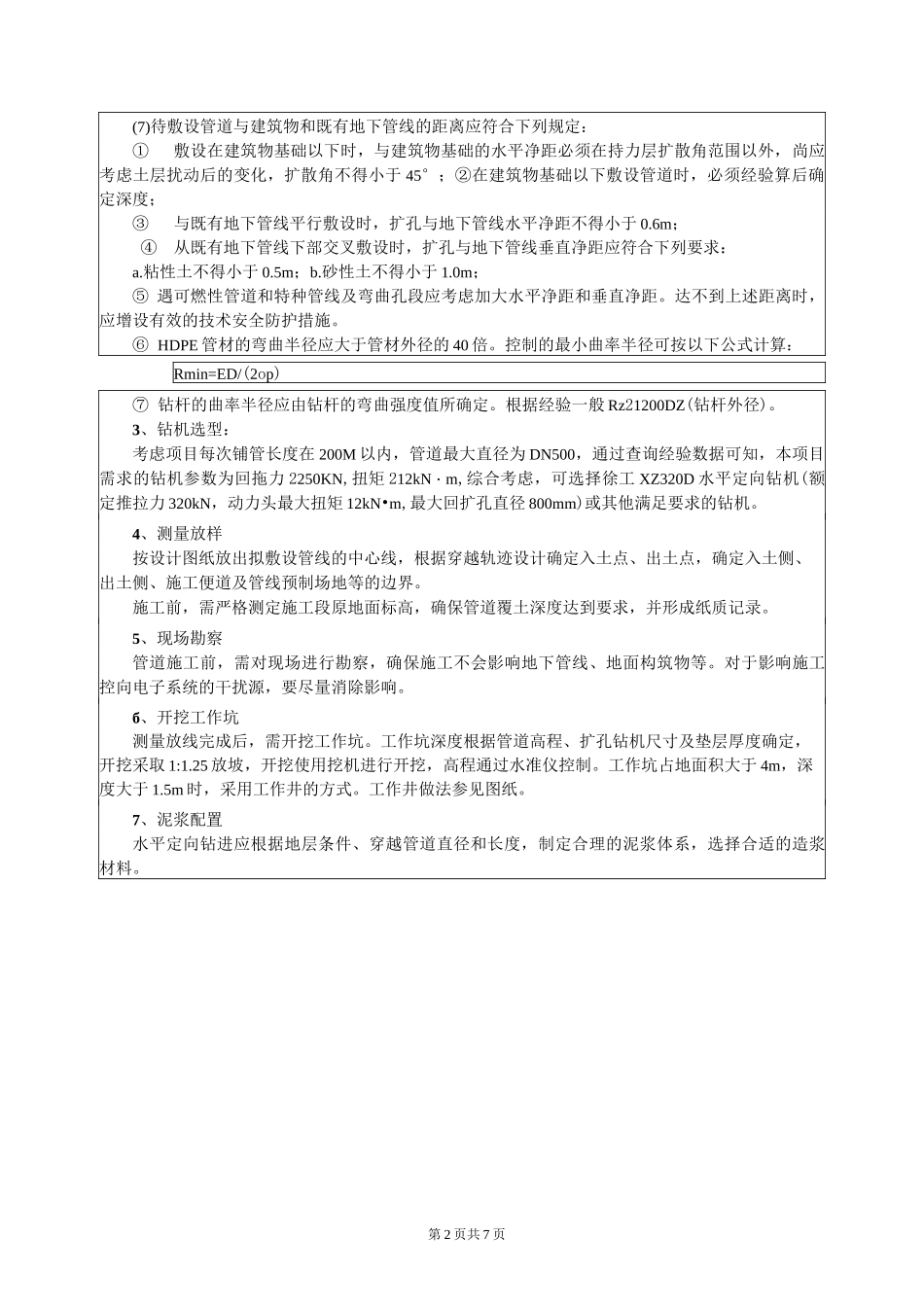

第 1 页共 7 页三级安全技术交底记录年月日工程名称监利县城乡污水治理一体化建设工程 PPP 项目交底地点交底组织单位中交三公局监利县城乡污水治理一体化建设工程项目经理部交底负责人交底部位管道水平定向钻法施工技术交底内容及说明：交底说明本技术交底主要针对监利县城乡污水治理一体化建设工程 PPP 项目的各乡镇污水管网施工过程中的水平定向钻法施工。具体内容如下：1、工艺流程施工准备一开挖工作坑一泥浆配置一先导孔施工一管材布管、熔接+各级预扩孔一清孔一回拖管材 f 闭水试验 f 场地恢复 f 竣工验收2 穿越轨迹设计(1)定向钻孔轨迹线段由造斜直线段、曲线段、水平直线段等组成(2)入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。(3)水平定向钻先导孔轨迹设计应包括以下内容：①钻孔类型和轨迹形式；②入土点和出土点的位置；③确定各项轨迹参数，包括入土角、出土角圆弧过渡段曲率半径、管道埋深、管道水平长度、实际用管长度等。(4)入土角不宜超过 30°,出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过 20°。(5)相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱，a 角越小，a 角取值一般在 1.5°〜3.0°。(6)定向钻进敷管穿越公路、铁路、河流时，最小覆土厚度应符合有关专业规范要求；当专业规范无特殊要求时，管道敷设最小覆土厚度应符合表 4-1 的规定。表 4-1 管道敷设的最小覆土厚度序号穿越对象最小覆土深度1城市道路与路面垂直净距〉1.5m2公路与路面垂直净距〉1.8m；路基坡脚地面下〉1.2m3高速公路与路面垂直净距〉2.5m；路基坡脚地面下〉1.5m4铁路路基坡脚处地表下 1.2m；路堑地形轨顶下 3m；0点断面轨顶下 6m。5河流一级主河道规划河底标高以下 3m；二级主河道规划河底标高以下 1.5m。第 2 页共 7 页(7)待敷设管道与建筑物和既有地下管线的距离应符合下列规定：①敷设在建筑物基础以下时，与建筑物基础的水平净距必须在持力层扩散角范围以外，尚应考虑土层扰动后的变化，扩散角不得小于 45°；②在建筑物基础以下敷设管道时，必须经验算后确定深度；③与既有地下管线平行敷设时，扩孔与地下管线水平净距不得小于 0.6m；④从既有地下管线下部交叉敷设时，扩孔与地下管线垂直净距应符合下列要求：а.粘性土不得小于 0.5m；b.砂性土不得小于 1.0m；⑤ 遇可燃性管道和特种管线及弯曲孔...
