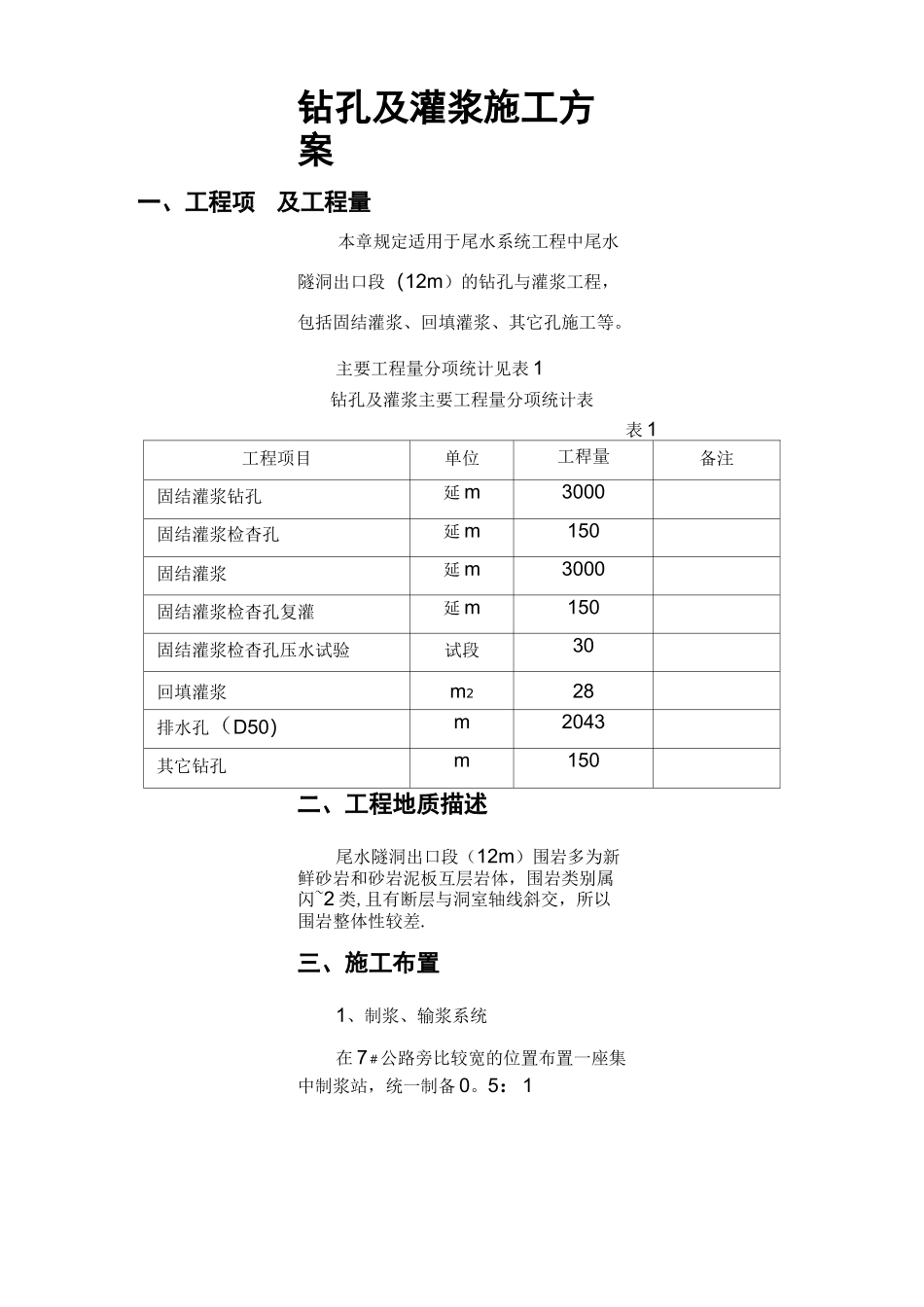

钻孔及灌浆施工方案本章规定适用于尾水系统工程中尾水隧洞出口段（12m）的钻孔与灌浆工程，包括固结灌浆、回填灌浆、其它孔施工等。主要工程量分项统计见表 1钻孔及灌浆主要工程量分项统计表表 1工程项目单位工稈量备注固结灌浆钻孔延 m3000固结灌浆检杳孔延 m150固结灌浆延 m3000固结灌浆检杳孔复灌延 m150固结灌浆检杳孔压水试验试段30回填灌浆m228排水孔（D50）m2043其它钻孔m150二、工程地质描述尾水隧洞出口段（12m）围岩多为新鲜砂岩和砂岩泥板互层岩体，围岩类别属闪~2 类,且有断层与洞室轴线斜交，所以围岩整体性较差.三、施工布置1、制浆、输浆系统在 7＃公路旁比较宽的位置布置一座集中制浆站，统一制备 0。5：1一、工程项及工程量水泥浆液。0.5:1 水泥浆液经（048mm）铁管沿边坡送至尾水出口边坡的各用浆点，同时供应尾水隧洞固结灌浆、回填灌浆等项目施工用浆.制浆站建筑面积 60m2,其中储灰平台占 40m2，储灰量 60T•配备一台 ZJ-400 型高速搅拌机，一台普通搅拌机，—台 SGB6-10 高压泥浆泵。水泥浆集中制浆系统布置见图 1。图水泥浆集中制浆系统布置图2、施工程序同一部位按先回填灌浆，再固结灌浆的施工程序组织施工。不同部位之间根据施工具体情况穿插作业。3、排污隧洞内灌浆施工时，在尾水隧洞出口用编织袋(袋内用粘土或稻草充填)设置一道拦污坎,随时派人清理沉渣,沉渣运至指定弃渣场。流出隧洞的水在洞前集污池汇集，经处理达到业主要求后排至指定地点。在进行基础固结灌浆时，储浆桶内弃浆直接用泵抽至业主指定位置，其余弃浆用编织袋收集，运至指定弃渣场。1、灌浆材料(1) 水泥：灌浆水泥必须使用符合质量标准规定的新鲜水泥，出厂期超过 3 个月的水泥不得使用,固结灌浆和回填灌浆使用 425＃水泥；水泥细度要求通过 80um 方孔筛，其筛余量不大于 5%,施工过程中，按监理工程师指示，使用超细水泥。(2)水：灌浆用水符合 JGJ63-89 的规定，拌浆的水温低于 4OoC;(3)掺合料：水泥浆液中掺入的砂、粘性土、粉煤灰等符合 L62-94 中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，试验配比成果报监理人同意后方可使用。(4)外加剂：水泥浆液中掺入的速凝剂、减水剂、稳定剂等符合 SL62—94 中有关条文的规定，其掺量通过室内试验和现场灌浆试验确定，所有能溶于水的外加剂均以水溶液状态加入，试验配比成果报监理人同意后方可使用。2、钻孔和灌浆设备尾水系统钻孔灌浆工程主要施工设备见表 ...
