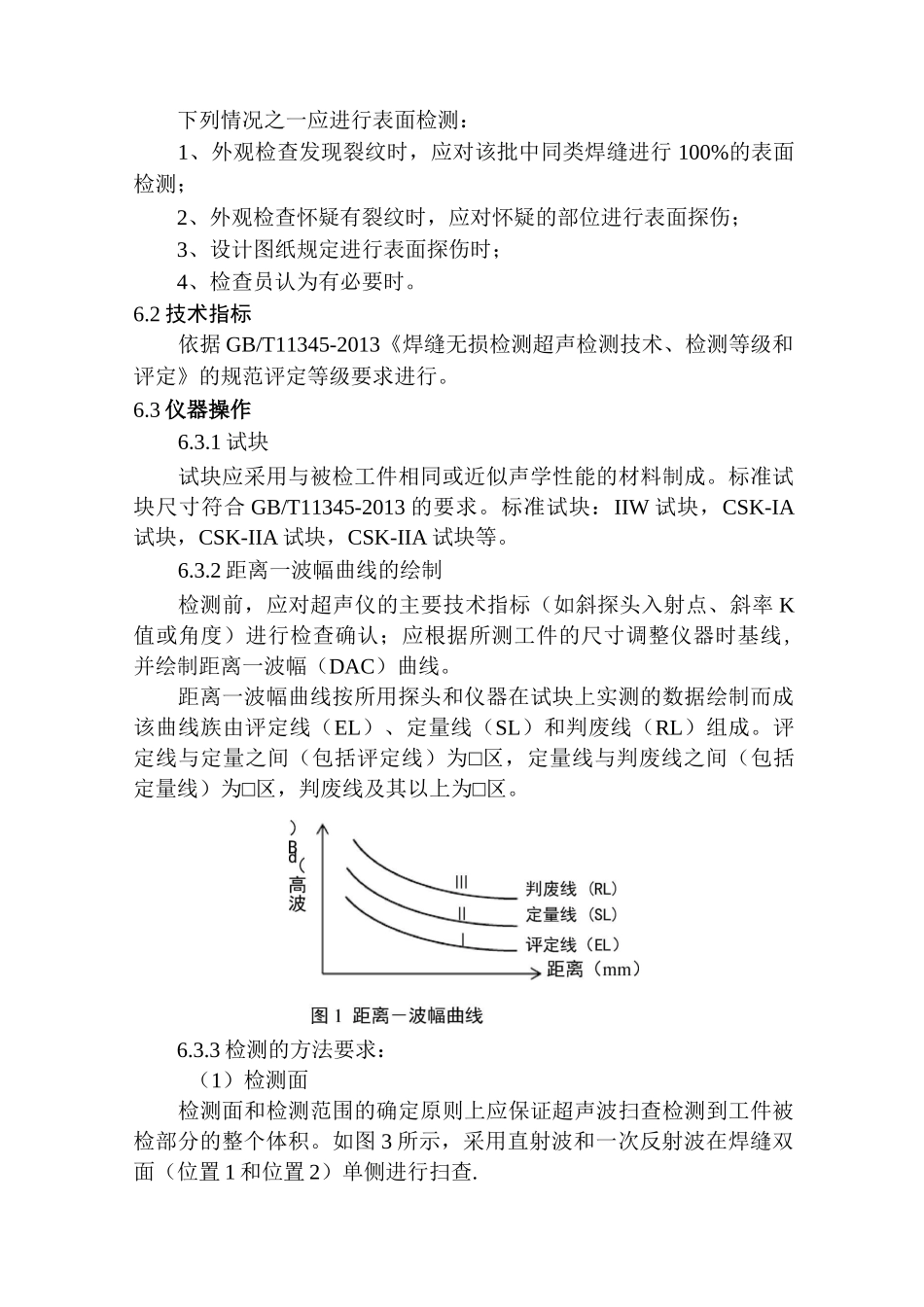

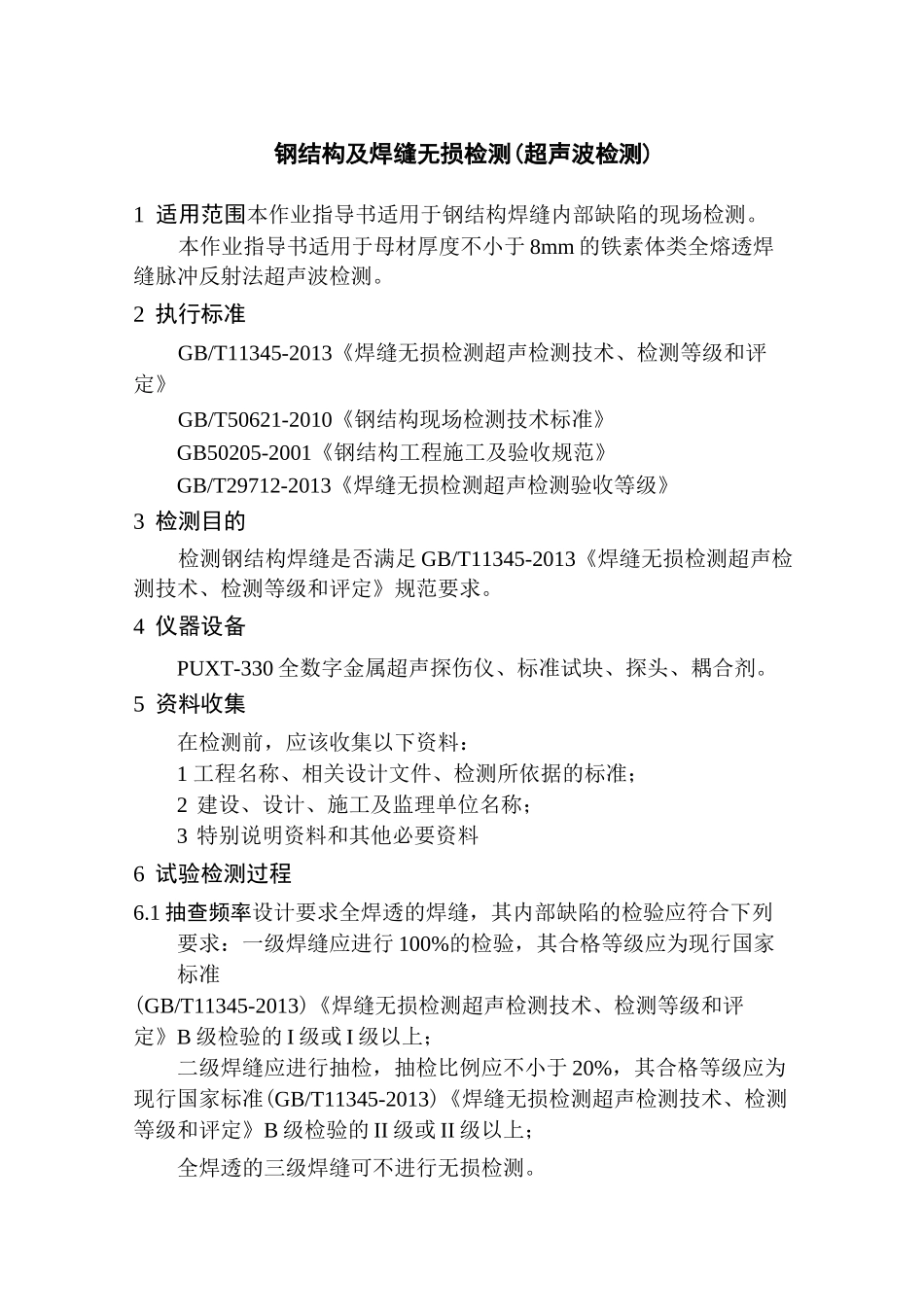

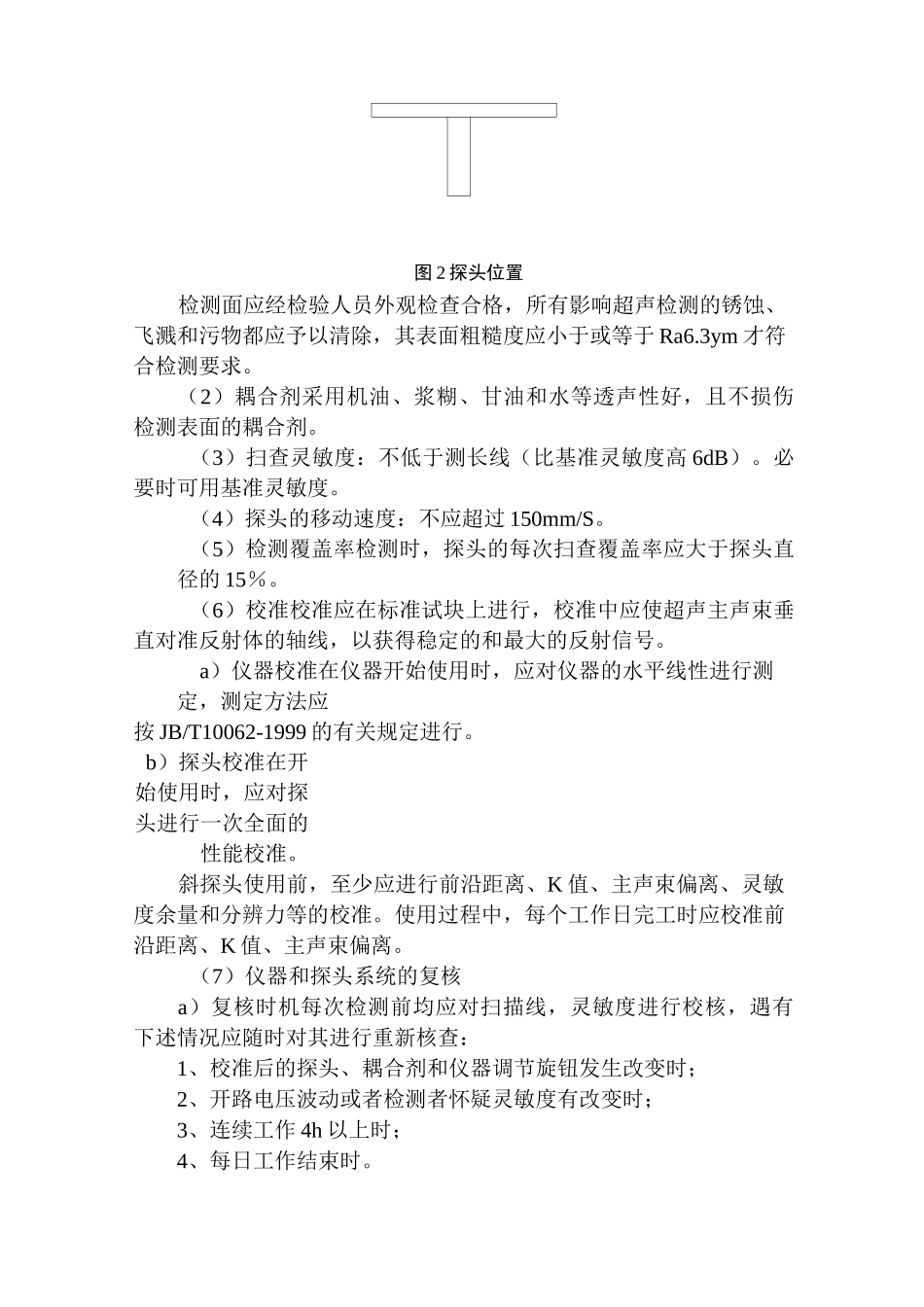

钢结构及焊缝无损检测(超声波检测)1 适用范围本作业指导书适用于钢结构焊缝内部缺陷的现场检测。本作业指导书适用于母材厚度不小于 8mm 的铁素体类全熔透焊缝脉冲反射法超声波检测。2 执行标准GB/T11345-2013《焊缝无损检测超声检测技术、检测等级和评定》GB/T50621-2010《钢结构现场检测技术标准》GB50205-2001《钢结构工程施工及验收规范》GB/T29712-2013《焊缝无损检测超声检测验收等级》3 检测目的检测钢结构焊缝是否满足 GB/T11345-2013《焊缝无损检测超声检测技术、检测等级和评定》规范要求。4 仪器设备PUXT-330 全数字金属超声探伤仪、标准试块、探头、耦合剂。5 资料收集在检测前，应该收集以下资料：1 工程名称、相关设计文件、检测所依据的标准；2 建设、设计、施工及监理单位名称；3 特别说明资料和其他必要资料6 试验检测过程6.1 抽查频率设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求：一级焊缝应进行 100%的检验，其合格等级应为现行国家标准(GB/T11345-2013)《焊缝无损检测超声检测技术、检测等级和评定》B 级检验的 I 级或 I 级以上；二级焊缝应进行抽检，抽检比例应不小于 20%，其合格等级应为现行国家标准(GB/T11345-2013)《焊缝无损检测超声检测技术、检测等级和评定》B 级检验的 II 级或 II 级以上；全焊透的三级焊缝可不进行无损检测。下列情况之一应进行表面检测：1、外观检查发现裂纹时，应对该批中同类焊缝进行 100%的表面检测；2、外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；3、设计图纸规定进行表面探伤时；4、检查员认为有必要时。6.2 技术指标依据 GB/T11345-2013《焊缝无损检测超声检测技术、检测等级和评定》的规范评定等级要求进行。6.3 仪器操作6.3.1 试块试块应采用与被检工件相同或近似声学性能的材料制成。标准试块尺寸符合 GB/T11345-2013 的要求。标准试块：IIW 试块，CSK-IA试块，CSK-IIA 试块，CSK-IIA 试块等。6.3.2 距离一波幅曲线的绘制检测前，应对超声仪的主要技术指标（如斜探头入射点、斜率 K值或角度）进行检查确认；应根据所测工件的尺寸调整仪器时基线,并绘制距离一波幅（DAC）曲线。距离一波幅曲线按所用探头和仪器在试块上实测的数据绘制而成该曲线族由评定线（EL）、定量线（SL）和判废线（RL）组成。评定线与定量之间（包括评定线）为□区，定量线与判废线之间（包括定量线）为□区，判废线及其以上为□区。6.3.3 检测的方法要求...
