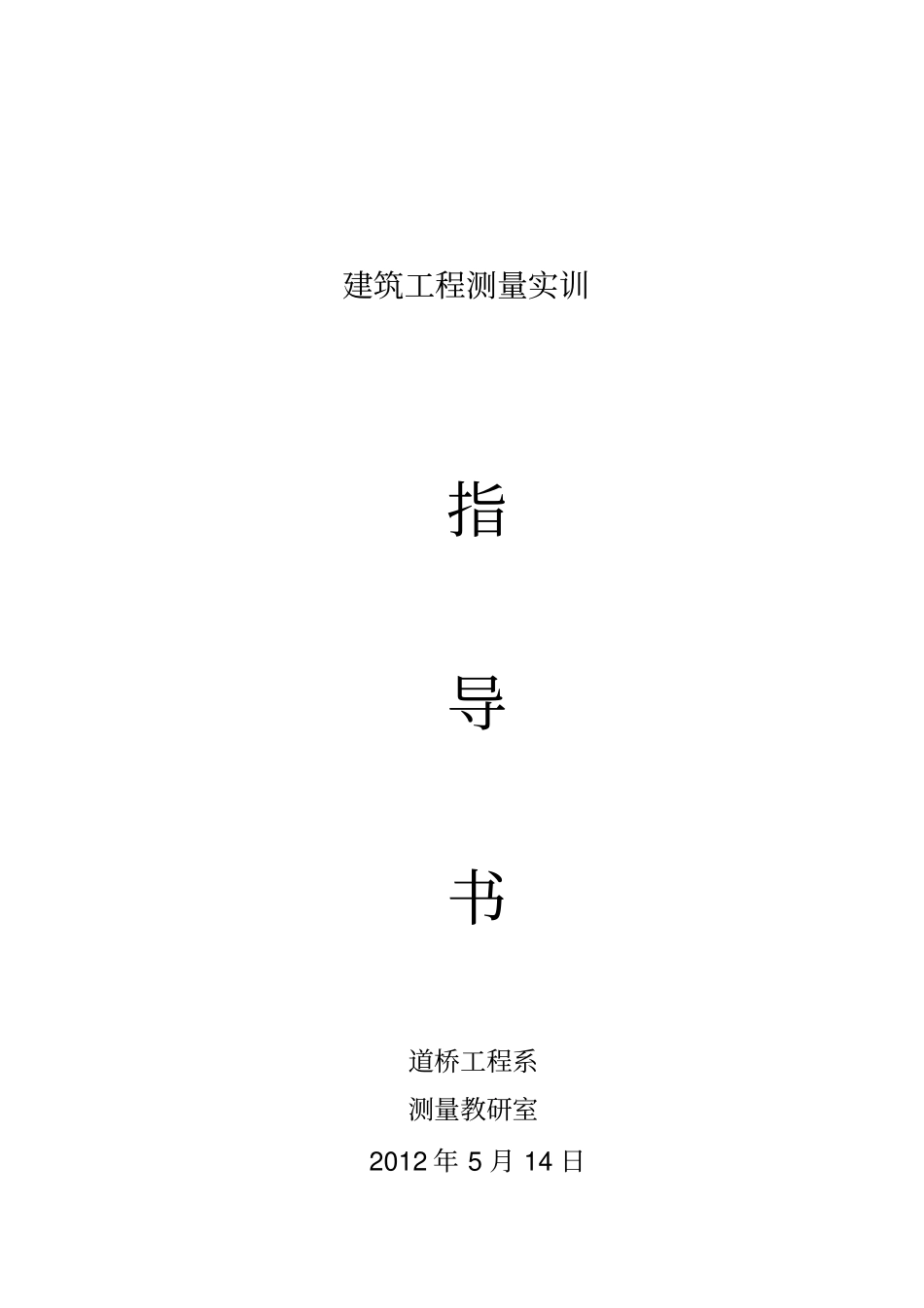

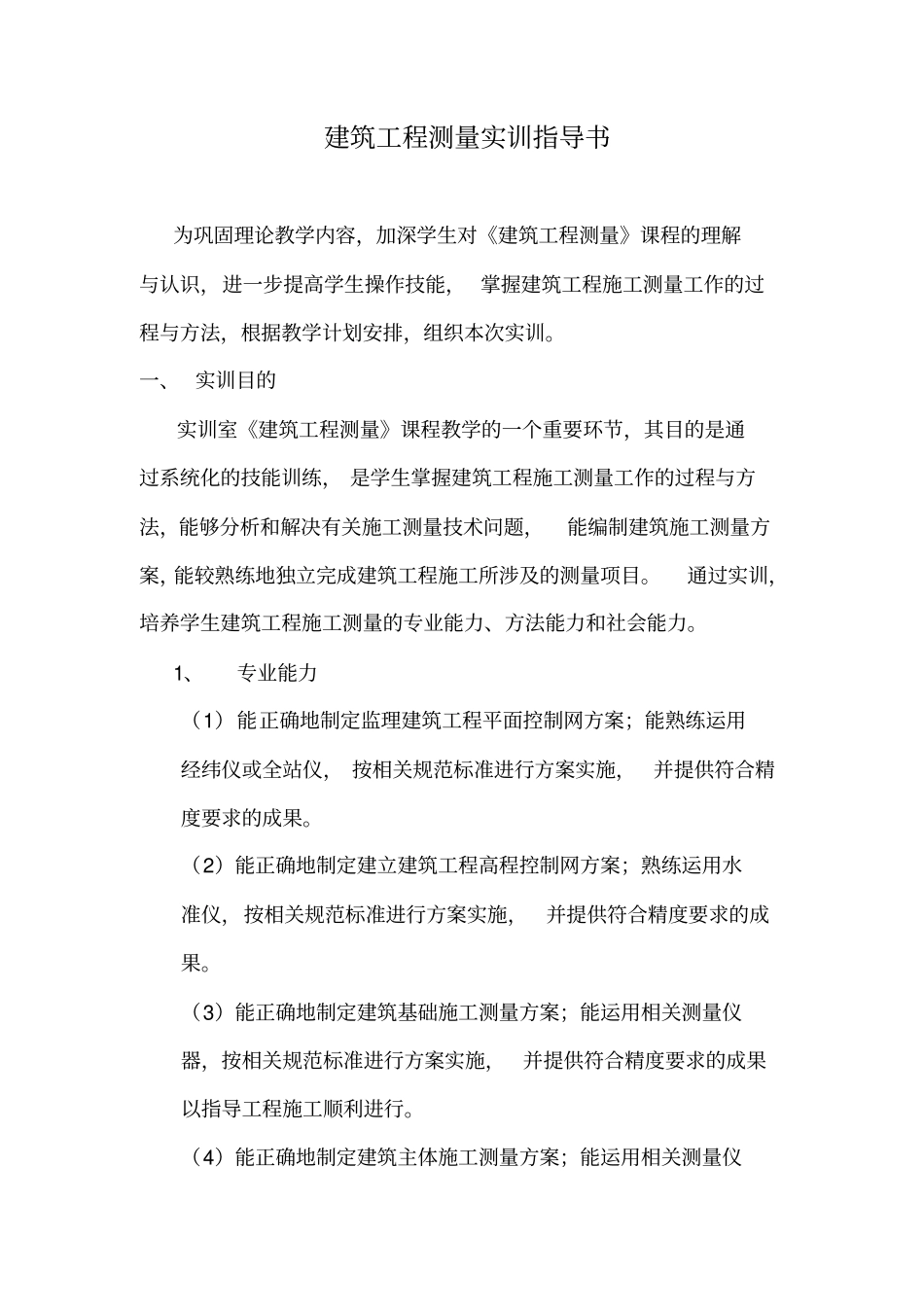

建筑工程测量实训指导书道桥工程系测量教研室2012 年 5 月 14 日建筑工程测量实训指导书为巩固理论教学内容，加深学生对《建筑工程测量》课程的理解与认识，进一步提高学生操作技能， 掌握建筑工程施工测量工作的过程与方法，根据教学计划安排，组织本次实训。一、 实训目的实训室《建筑工程测量》课程教学的一个重要环节，其目的是通过系统化的技能训练， 是学生掌握建筑工程施工测量工作的过程与方法，能够分析和解决有关施工测量技术问题，能编制建筑施工测量方案，能较熟练地独立完成建筑工程施工所涉及的测量项目。通过实训，培养学生建筑工程施工测量的专业能力、方法能力和社会能力。1、专业能力（1）能正确地制定监理建筑工程平面控制网方案；能熟练运用经纬仪或全站仪， 按相关规范标准进行方案实施，并提供符合精度要求的成果。（2）能正确地制定建立建筑工程高程控制网方案；熟练运用水准仪，按相关规范标准进行方案实施，并提供符合精度要求的成果。（3）能正确地制定建筑基础施工测量方案；能运用相关测量仪器，按相关规范标准进行方案实施，并提供符合精度要求的成果以指导工程施工顺利进行。（4）能正确地制定建筑主体施工测量方案；能运用相关测量仪器，按相关规范标准进行方案实施，并提供符合精度要求的成果以指导工程施工顺利进行。（5）能正确地制定建筑物沉降观测方案；能运用相关测量仪器，按相关规范标准进行方案实施， 并提供符合精度要求的成果以指导工程施工顺利进行。2、方法能力（1）具有较好的学习新知识和新技能的能力；（2）具有较强的理解能力与表达能力；（3）具有根据工程项目制定工作计划的能力；（4）具有综合运用知识与技术从事较复杂的技术工作的能力。3、社会能力（1）具有良好的职业道德和敬业精神；（2）具有团队意识及妥善处理人际关系的能力；（3）具有沟通与交流能力；（4）具有计划组织能力和团队协作能力。二、实训任务【测区概况】测区位于学院内部， 具体区域见下图红线包围区域。在测区附近有已知平面控制点及高程控制点，其平面坐标及高程见下表：1、建立施工平面控制网在测区实地踏勘，布设一条三级闭合导线，经过观测、计算获得控制点平面坐标。2、建立施工高程控制网在测区实地踏勘， 布设一条四等闭合水准路线（高程控制点可与平面控制点共点） ，经过观测、计算求出个控制点高程。3、建筑物定位放线每组根据指导教师安排， 对建筑物进行建筑轴线测设、 建筑定位、放线，设...
