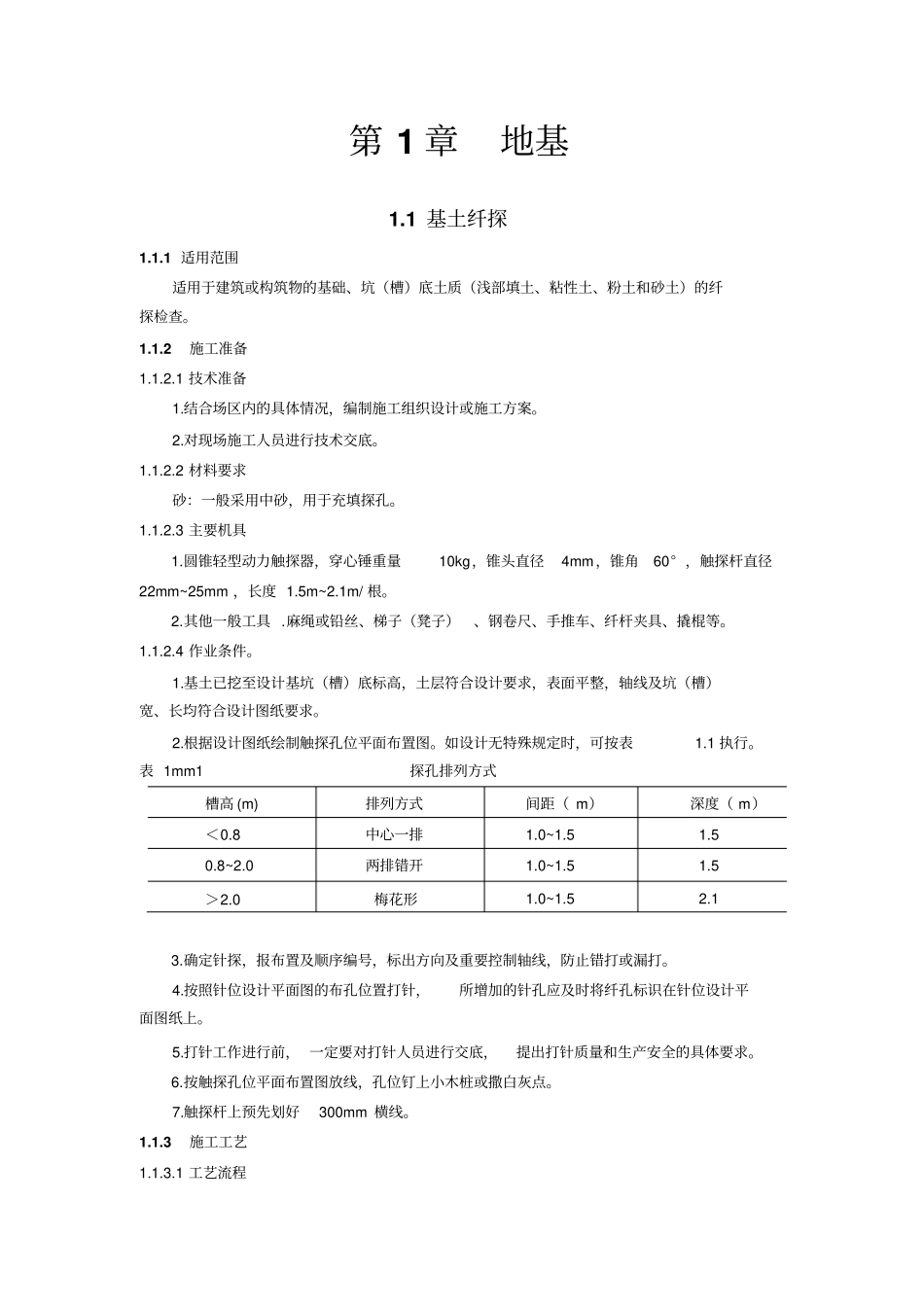

第 1 章地基1.1 基土纤探1.1.1 适用范围适用于建筑或构筑物的基础、坑（槽）底土质（浅部填土、粘性土、粉土和砂土）的纤探检查。1.1.2 施工准备1.1.2.1 技术准备1.结合场区内的具体情况，编制施工组织设计或施工方案。2.对现场施工人员进行技术交底。1.1.2.2 材料要求砂：一般采用中砂，用于充填探孔。1.1.2.3 主要机具1.圆锥轻型动力触探器，穿心锤重量10kg，锥头直径4mm，锥角60° ，触探杆直径22mm~25mm ，长度 1.5m~2.1m/ 根。2.其他一般工具 .麻绳或铅丝、梯子（凳子）、钢卷尺、手推车、纤杆夹具、撬棍等。1.1.2.4 作业条件。1.基土已挖至设计基坑（槽）底标高，土层符合设计要求，表面平整，轴线及坑（槽）宽、长均符合设计图纸要求。2.根据设计图纸绘制触探孔位平面布置图。如设计无特殊规定时，可按表1.1 执行。表 1mm1 探孔排列方式槽高 (m) 排列方式间距（ m）深度（ m）＜0.8 中心一排1.0~1.5 1.5 0.8~2.0 两排错开1.0~1.5 1.5 ＞2.0 梅花形1.0~1.5 2.1 3.确定针探，报布置及顺序编号，标出方向及重要控制轴线，防止错打或漏打。4.按照针位设计平面图的布孔位置打针，所增加的针孔应及时将纤孔标识在针位设计平面图纸上。5.打针工作进行前， 一定要对打针人员进行交底，提出打针质量和生产安全的具体要求。6.按触探孔位平面布置图放线，孔位钉上小木桩或撒白灰点。7.触探杆上预先划好300mm 横线。1.1.3 施工工艺1.1.3.1 工艺流程确定探孔顺序→就位触探→记录锤击数→整理记录→拔探杆盖孔→移位→检查孔深→灌砂1.1.3.2 操作工艺1.就位触探将触探杆锥尖对准孔位，再把穿心锤套在触探杆上，扶正触探杆，拉起穿心锤，使其自囱》落，锤落距为500mm ，将触探杆竖直打人土层中。2.记录锤击数纤杆每打入土层300mm 时记录一次锤击数。针探深度应符合设计要求，如设计无规定肘一般按表1mm1 执行。3.拔探杆用麻绳或铅丝将探杆绑好，留出活套， 套内插人撬棍或铁管，利用机械杠杆原理将探杆拔屠。每拔出一段将绳套往下移一段，直至完全拔出为止。宜用砖盖孔。4.移位将探杆搬到下一孔位，以便继续触探。5.灌砂回填打完的针探孔， 经过质量检查人员检查孔深与记录无误后，即进行灌砂。灌砂时，每填人300mm 左右可用钢筋棒捣实一次。灌砂有两种形式：一种是每孔打完或几孔打完灌一次，另一种是每天打完统一灌一次。6.整理记录按孔顺序编号， 将锤击数填入统一表格内，字迹要清楚，经过触探人员签字后归...
