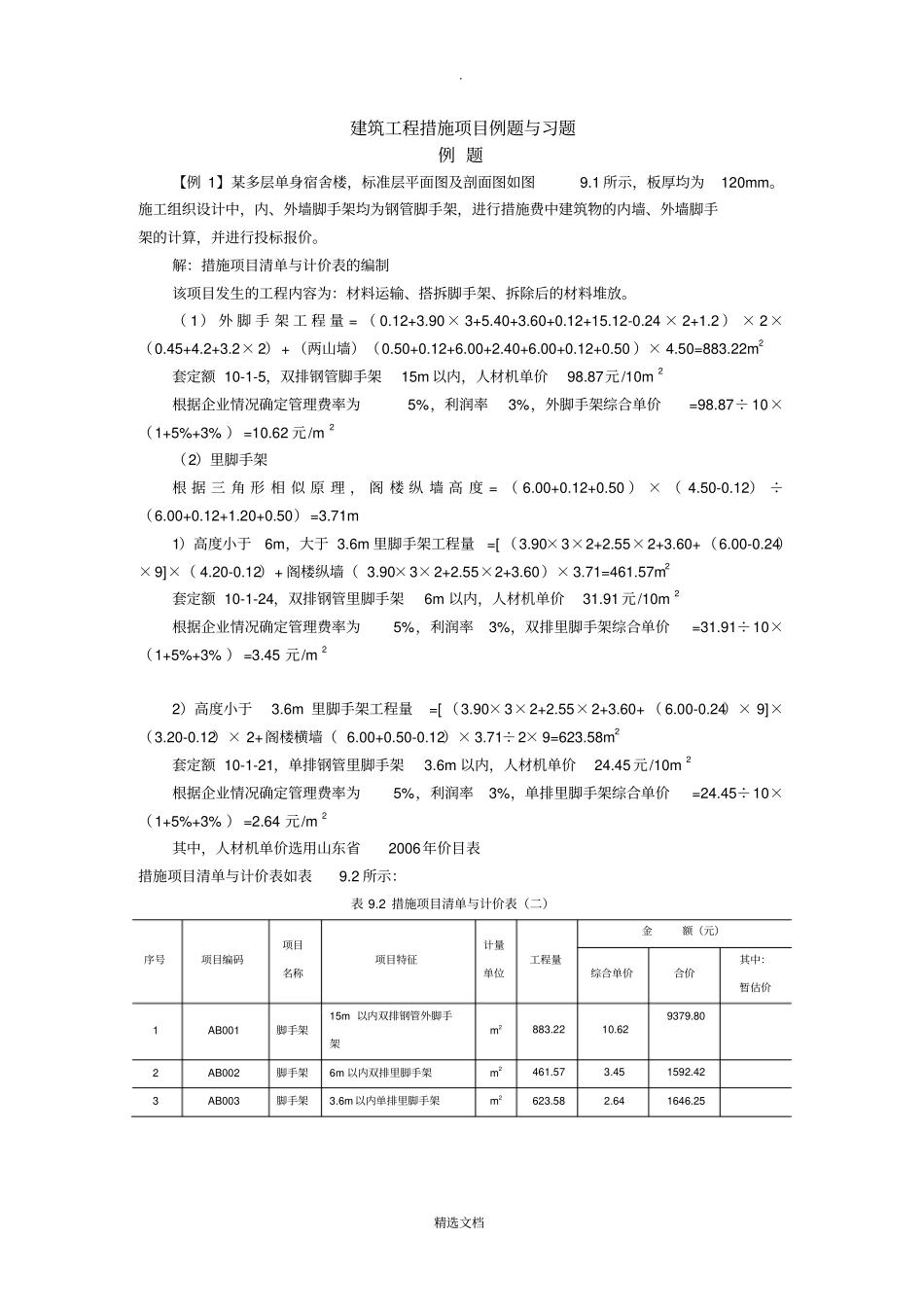

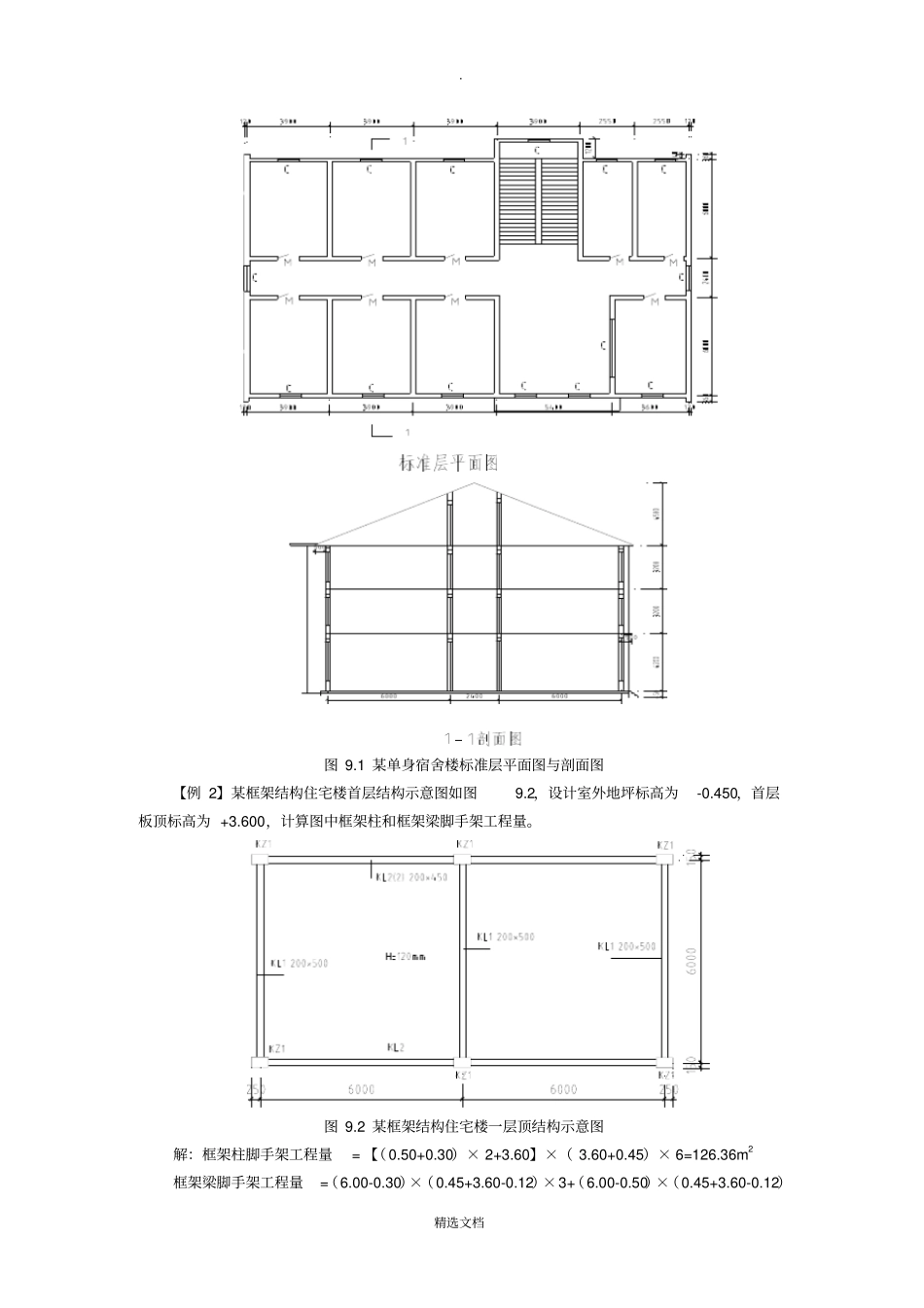

. 精选文档建筑工程措施项目例题与习题例 题【例 1】某多层单身宿舍楼，标准层平面图及剖面图如图9.1 所示，板厚均为120mm。施工组织设计中，内、外墙脚手架均为钢管脚手架，进行措施费中建筑物的内墙、外墙脚手架的计算，并进行投标报价。解：措施项目清单与计价表的编制该项目发生的工程内容为：材料运输、搭拆脚手架、拆除后的材料堆放。（ 1） 外 脚 手 架 工 程 量 = （ 0.12+3.90× 3+5.40+3.60+0.12+15.12-0.24 × 2+1.2 ） × 2×（0.45+4.2+3.2× 2）+ （两山墙）（0.50+0.12+6.00+2.40+6.00+0.12+0.50 ）× 4.50=883.22m2套定额 10-1-5，双排钢管脚手架15m 以内，人材机单价98.87元/10m2根据企业情况确定管理费率为5%，利润率3%，外脚手架综合单价=98.87÷ 10×（1+5%+3% ） =10.62 元/m2（2）里脚手架根 据 三 角 形 相 似 原 理 ， 阁 楼 纵 墙 高 度 = （ 6.00+0.12+0.50 ） × （ 4.50-0.12） ÷（6.00+0.12+1.20+0.50）=3.71m1）高度小于6m，大于 3.6m 里脚手架工程量=[ （3.90×3×2+2.55×2+3.60+（6.00-0.24）×9]×（ 4.20-0.12）+ 阁楼纵墙（ 3.90×3×2+2.55×2+3.60）× 3.71=461.57m2套定额 10-1-24，双排钢管里脚手架6m 以内，人材机单价31.91 元/10m2根据企业情况确定管理费率为5%，利润率3%，双排里脚手架综合单价=31.91÷10×（1+5%+3% ） =3.45 元/m22）高度小于3.6m 里脚手架工程量=[ （3.90×3×2+2.55×2+3.60+ （ 6.00-0.24）× 9]×（3.20-0.12）× 2+阁楼横墙（ 6.00+0.50-0.12）× 3.71÷2× 9=623.58m2套定额 10-1-21，单排钢管里脚手架3.6m 以内，人材机单价24.45 元/10m2根据企业情况确定管理费率为5%，利润率3%，单排里脚手架综合单价=24.45÷10×（1+5%+3% ） =2.64 元/m2其中，人材机单价选用山东省2006年价目表措施项目清单与计价表如表9.2 所示：表 9.2 措施项目清单与计价表（二）序号项目编码项目名称项目特征计量单位工程量金额（元）综合单价合价其中：暂估价1AB001脚手架15m 以内双排钢管外脚手架m2883.2210.629379.802AB002脚手架6m 以内双排里脚手架m2461.573.451592.423AB003脚手架3.6m以内单排里脚手架m2623.582.641646.25. 精选文档图 9.1 某单身宿舍楼标准层平面图与剖面图【例 2】某框架结构住宅楼首层结构示意图如图9.2，设计室外地坪标高为-0.450，首层板顶标高为 +3.600，计算图中框架柱...
