建筑工程规范资料之B区悬挑卸料平台方案VIP免费

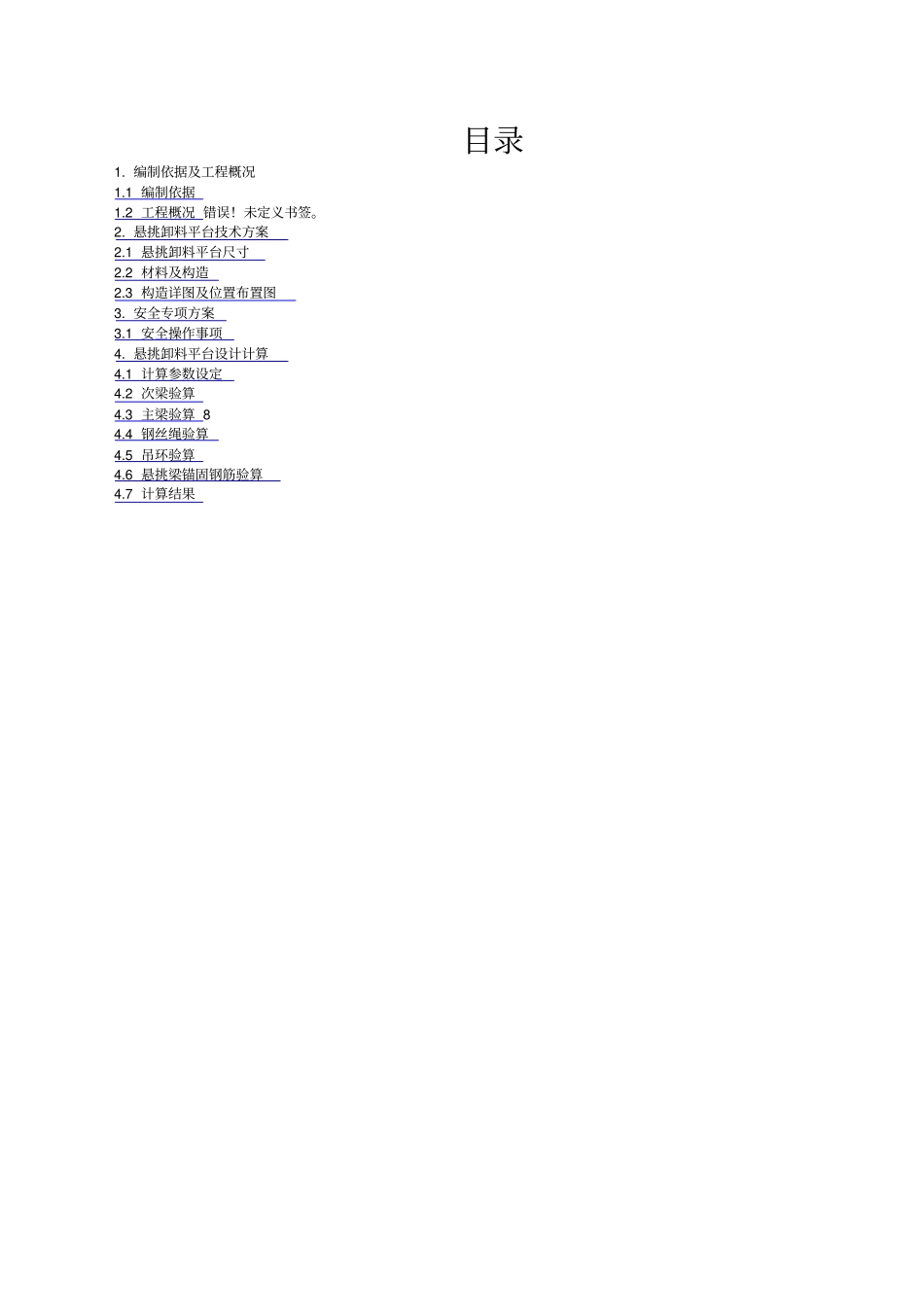

建筑工程规范资料之B区悬挑卸料平台方案_第1页
1/5

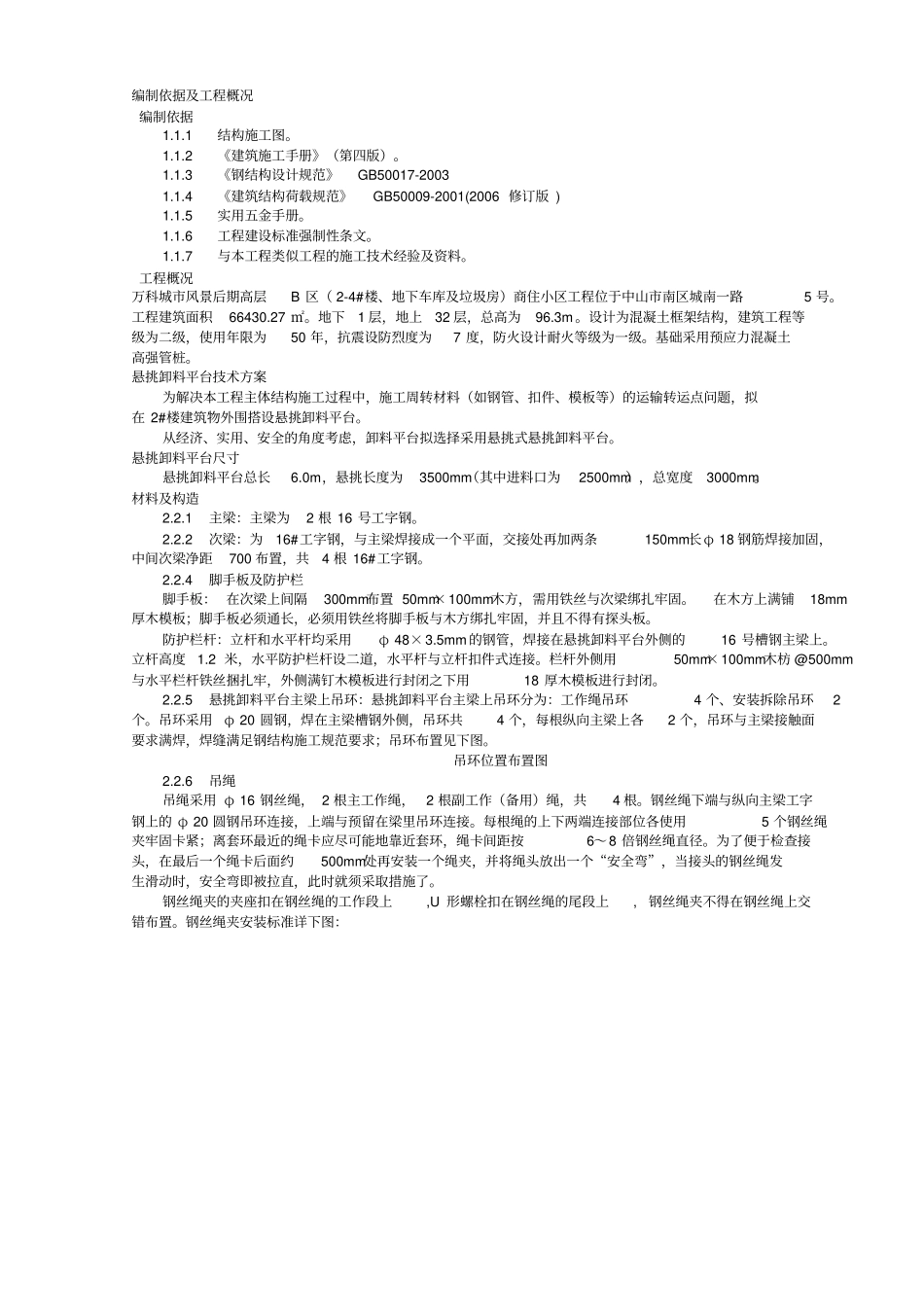

建筑工程规范资料之B区悬挑卸料平台方案_第2页
2/5

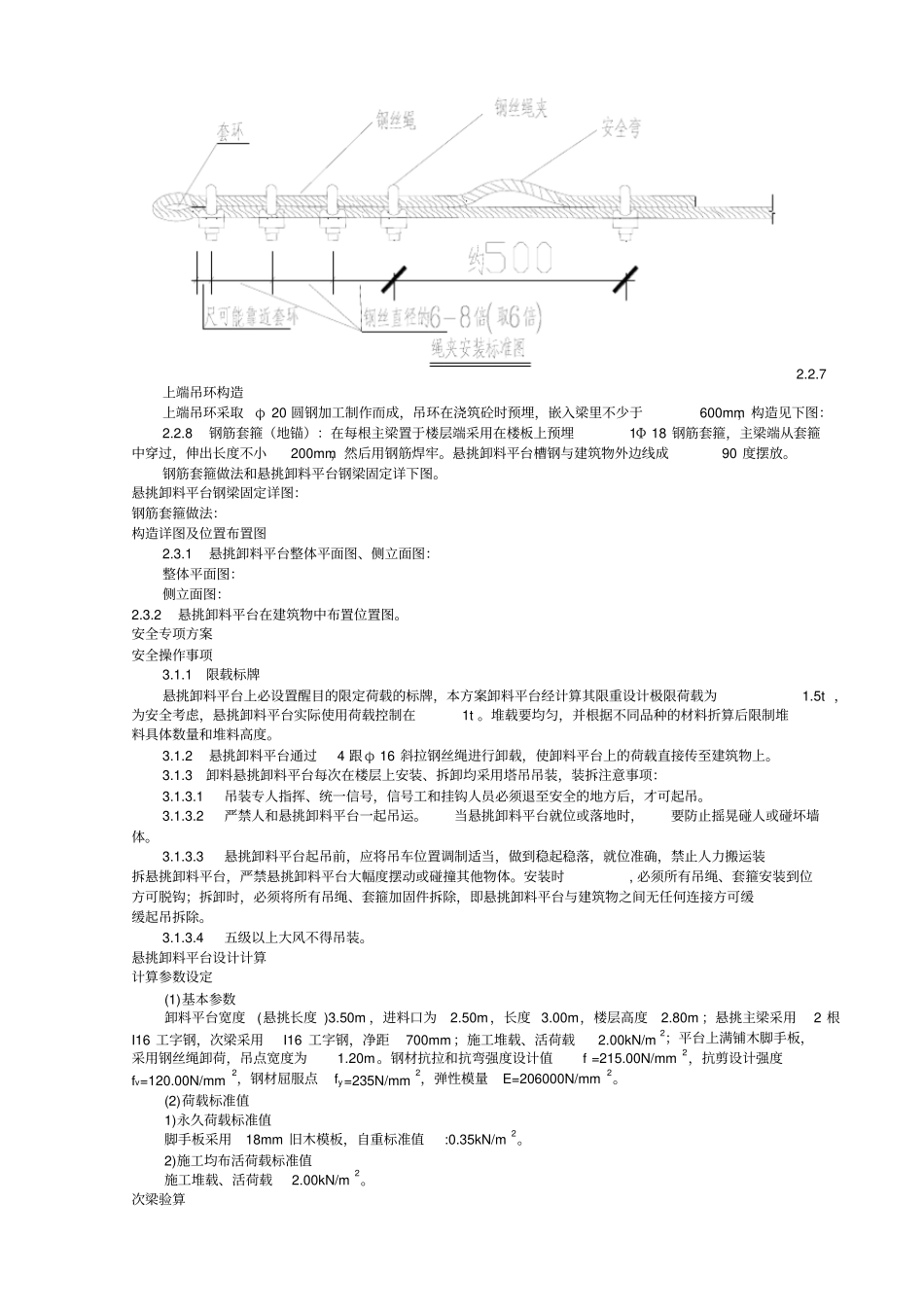

建筑工程规范资料之B区悬挑卸料平台方案_第3页
3/5
目录1. 编制依据及工程概况1.1 编制依据1.2 工程概况 错误!未定义书签。2. 悬挑卸料平台技术方案2.1 悬挑卸料平台尺寸2.2 材料及构造2.3 构造详图及位置布置图3. 安全专项方案3.1 安全操作事项4. 悬挑卸料平台设计计算4.1 计算参数设定4.2 次梁验算4.3 主梁验算 84.4 钢丝绳验算4.5 吊环验算4.6 悬挑梁锚固钢筋验算4.7 计算结果编制依据及工程概况编制依据1.1.1 结构施工图。1.1.2 《建筑施工手册》(第四版)。1.1.3 《钢结构设计规范》GB50017-2003 1.1.4 《建筑结构荷载规范》GB50009-2001(2006 修订版 ) 1.1.5 实用五金手册。1.1.6 工程建设标准强制性条文。1.1.7 与本工程类似工程的施工技术经验及资料。工程概况万科城市风景后期高层B 区( 2-4#楼、地下车库及垃圾房)商住小区工程位于中山市南区城南一路5 号。工程建筑面积66430.27 ㎡。地下1 层,地上32 层,总高为96.3m。设计为混凝土框架结构,建筑工程等级为二级,使用年限为50 年,抗震设防烈度为7 度,防火设计耐火等级为一级。基础采用预应力混凝土高强管桩。悬挑卸料平台技术方案为解决本工程主体结构施工过程中,施工周转材料(如钢管、扣件、模板等)的运输转运点问题,拟在 2#楼建筑物外围搭设悬挑卸料平台。从经济、实用、安全的角度考虑,卸料平台拟选择采用悬挑式悬挑卸料平台。悬挑卸料平台尺寸悬挑卸料平台总长6.0m,悬挑长度为3500mm(其中进料口为2500mm),总宽度3000mm。材料及构造2.2.1 主梁:主梁为2 根 16 号工字钢。2.2.2 次梁:为16#工字钢,与主梁焊接成一个平面,交接处再加两条150mm长φ 18 钢筋焊接加固,中间次梁净距700 布置,共4 根 16#工字钢。2.2.4 脚手板及防护栏脚手板: 在次梁上间隔300mm布置 50mm×100mm木方,需用铁丝与次梁绑扎牢固。在木方上满铺18mm厚木模板;脚手板必须通长,必须用铁丝将脚手板与木方绑扎牢固,并且不得有探头板。防护栏杆:立杆和水平杆均采用φ 48×3.5mm 的钢管,焊接在悬挑卸料平台外侧的16 号槽钢主梁上。立杆高度1.2 米,水平防护栏杆设二道,水平杆与立杆扣件式连接。栏杆外侧用50mm×100mm木枋 @500mm与水平栏杆铁丝捆扎牢,外侧满钉木模板进行封闭之下用18 厚木模板进行封闭。2.2.5 悬挑卸料平台主梁上吊环:悬挑卸料平台主梁上吊环分为:工作绳吊环4 个、安装拆除吊环2个。吊环采用φ 20 圆钢,焊在主梁槽钢外侧,吊环共4 个,每根纵向主梁上各2...
