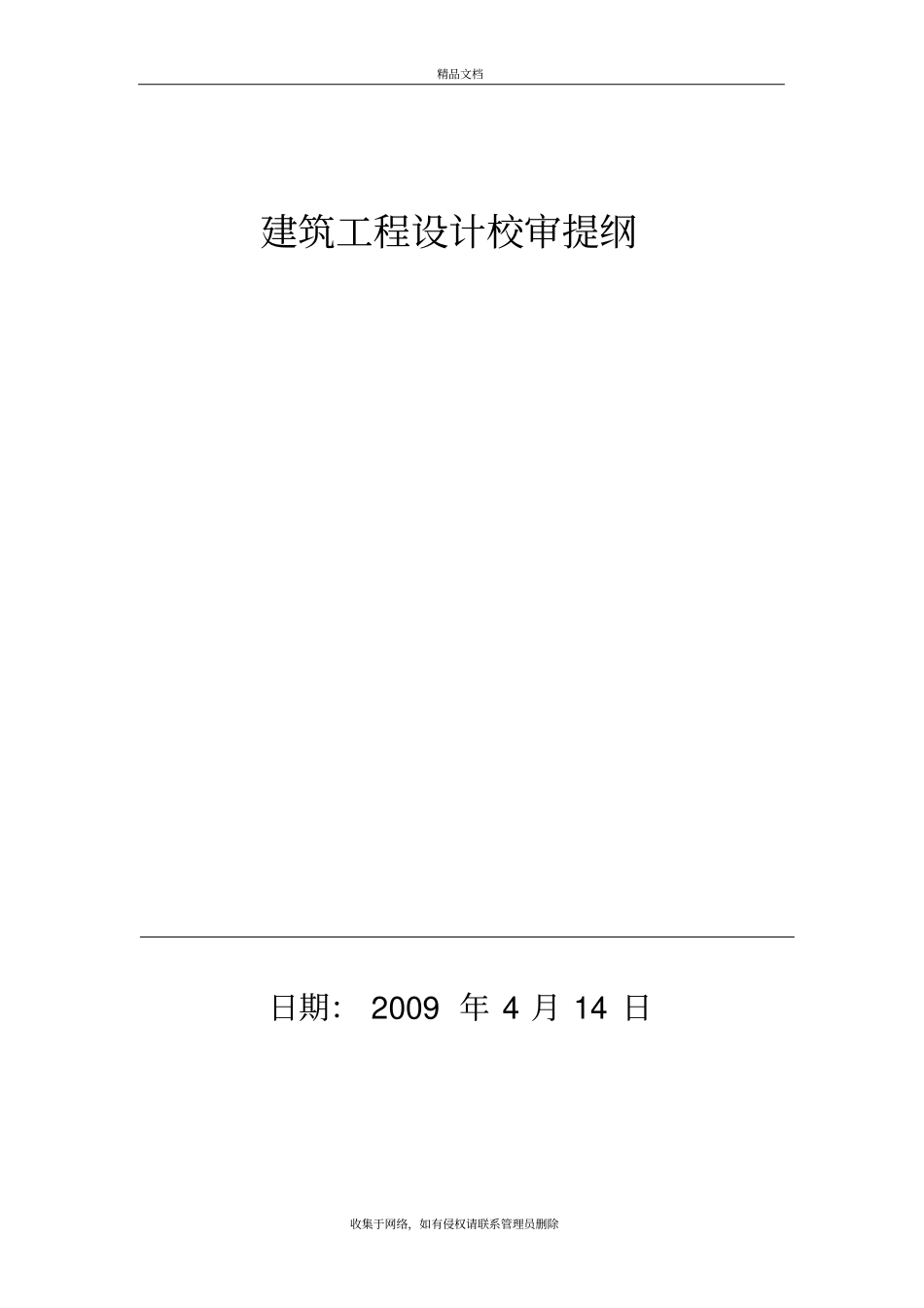

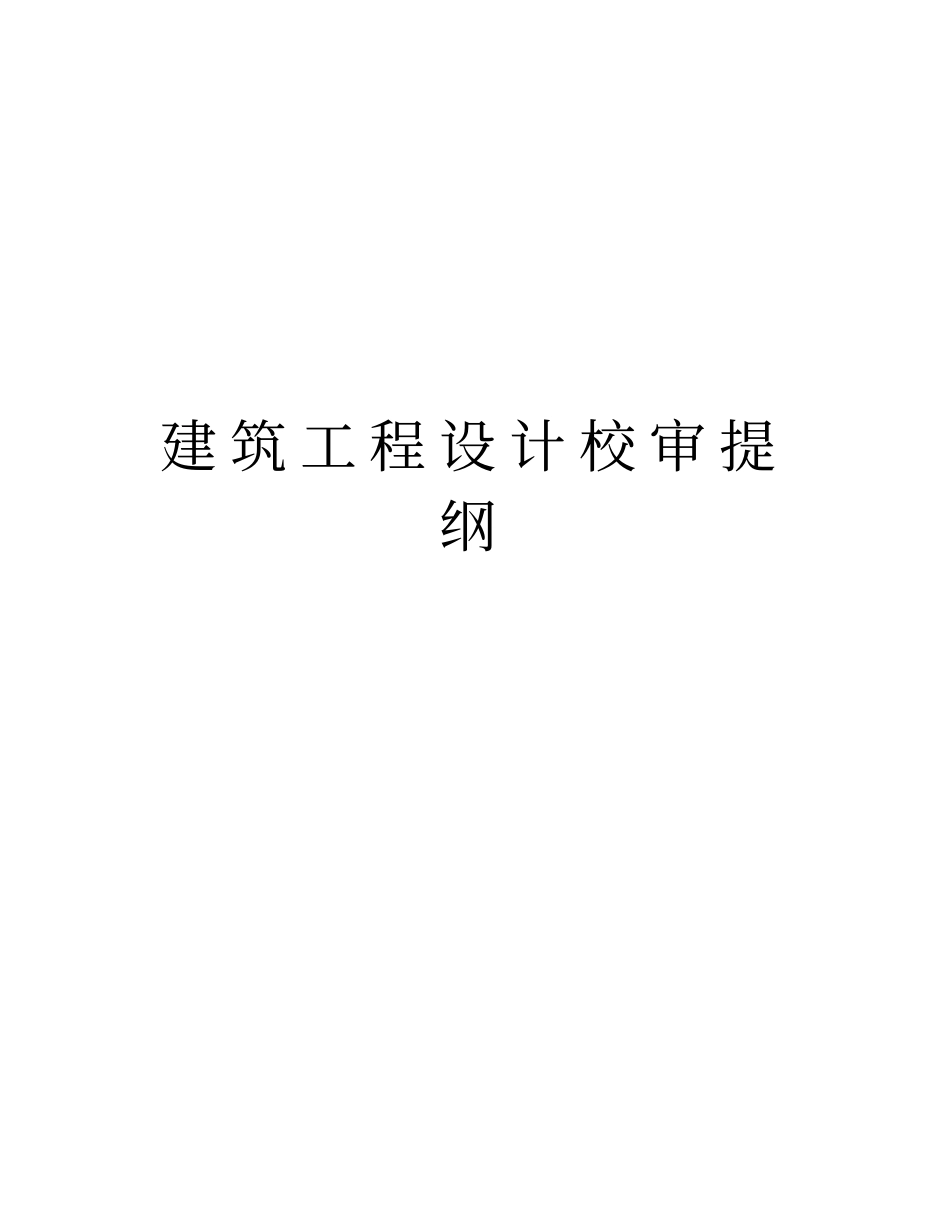

建 筑 工 程 设 计 校 审 提纲精品文档收集于网络，如有侵权请联系管理员删除建筑工程设计校审提纲日期： 2009 年 4 月 14 日精品文档收集于网络，如有侵权请联系管理员删除前言为了保证建筑工程设计文件的校对、审核的工作质量，院技委会组织编写了《建筑工程设计校审提纲》（以下简称提纲）。本提纲虽然是针对施工图的校审工作进行编制，但同样适用于方案设计或初步设计的校审工作；根据方案设计和初步设计的深度，选用本提纲中相应的条款便可作为方案设计或初步设计的校审提纲。希望各校审人员按本提纲所列内容进行校审工作；若发现需完善之处，请向技委会反映，以便今后的修编工作。精品文档收集于网络，如有侵权请联系管理员删除目 录1、总图专业施工图校审提纲2、建筑专业施工图校审提纲3、结构专业施工图校审提纲4、给排水专业施工图校审提纲5、电气专业施工图校审提纲6、暖通空调专业施工图校审提纲精品文档收集于网络，如有侵权请联系管理员删除1、总图专业施工图校审提纲根据总图专业施工图应包括的图纸内容及深度要求分别进行校对、审核，要求如下：1.1 总平面a）地形、地貌b）测量座标网、座标值，场地施工座标网、座标值c）场地四址测量座标和施工座标（或注明尺寸关系）d）建筑物、构筑物（如人防工程、油库、地下油库、贮水池等隐蔽工程以虚线表示）定位的施工座标相互关系尺寸；建筑名称及编号；建筑物室内地坪标高（即±0.000 的绝对标高）；以及建筑层数；e）道路、铁路、排水沟、挡土墙、围墙等的施工座标或相互关系尺寸；路面宽度及平曲线要素f ）指北针、风玫瑰以及图纸比例g）建筑物、构筑物使用编号时，需列建筑、构筑物编号名称表h）说明栏内容：施工图的设计依据，尺寸单位，比例；高程系统，施工座标网与城市测量坐标网的相互关系，补充图例等1.2 竖向布置图a）场地施工坐标网、坐标值b）场地外围的道路、铁路、河渠及地面的关键性标高c）建筑物、构筑物名称及编号；其室内外设计标高d）各场堆、作业场、广场的设计标高e）道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，铁路标注轨顶、排水沟标注沟底标高），纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性座标，道路应注明其横坡向（单坡或双坡）f ）挡土墙、护坡或土坎等构筑物的顶部或底部的设计标高g）用坡向箭头表明地面排水方向，当对场地要求严格的情况下，可用高差0.10 — 0.20 米的...
