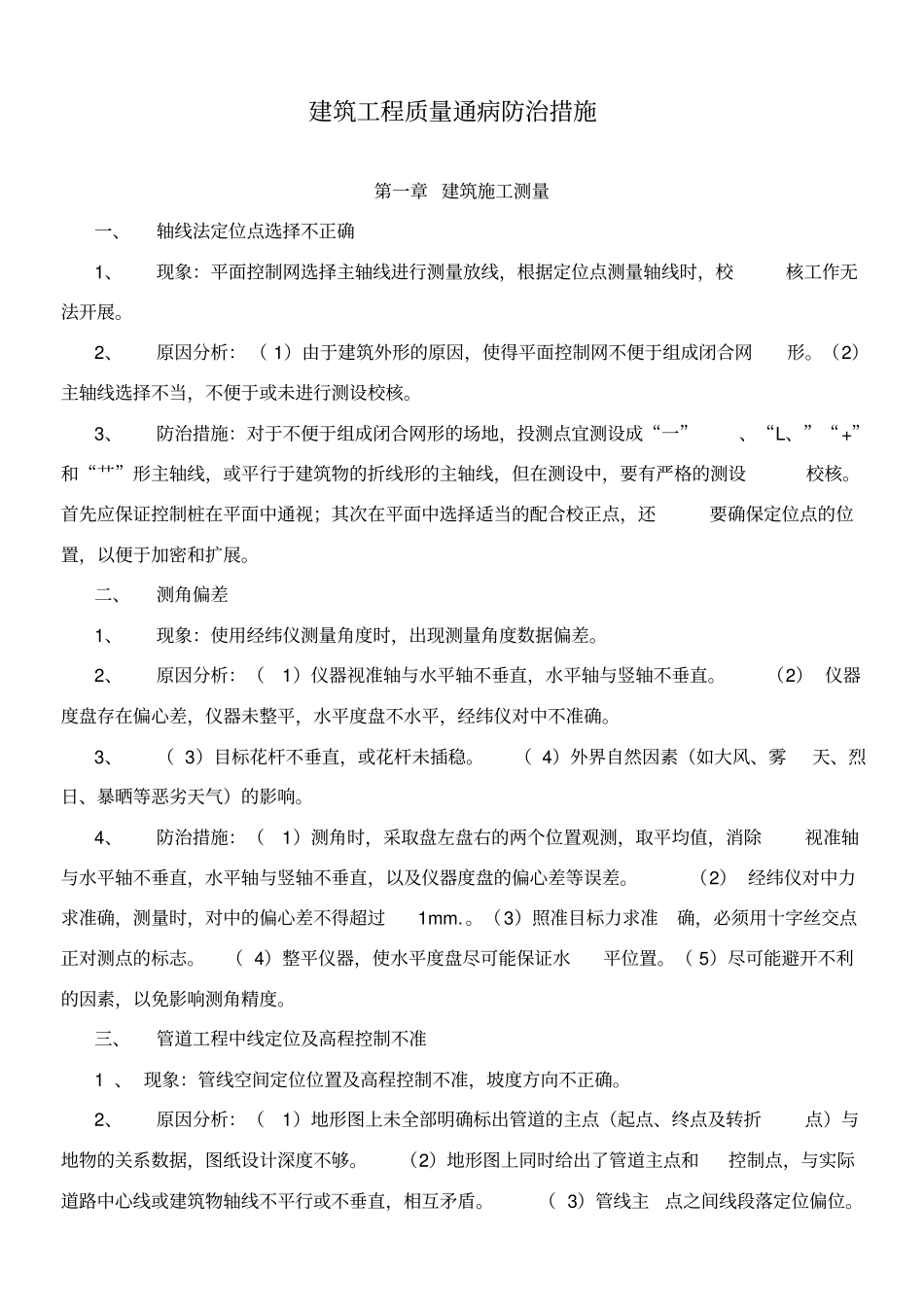

建筑工程质量通病防治措施第一章 建筑施工测量一、轴线法定位点选择不正确1、现象:平面控制网选择主轴线进行测量放线,根据定位点测量轴线时,校核工作无法开展。2、原因分析: ( 1)由于建筑外形的原因,使得平面控制网不便于组成闭合网形。(2)主轴线选择不当,不便于或未进行测设校核。3、防治措施:对于不便于组成闭合网形的场地,投测点宜测设成“一” 、“L、”“+” 和“艹”形主轴线,或平行于建筑物的折线形的主轴线,但在测设中,要有严格的测设校核。首先应保证控制桩在平面中通视;其次在平面中选择适当的配合校正点,还要确保定位点的位置,以便于加密和扩展。二、测角偏差1、现象:使用经纬仪测量角度时,出现测量角度数据偏差。2、原因分析:(1)仪器视准轴与水平轴不垂直,水平轴与竖轴不垂直。(2) 仪器度盘存在偏心差,仪器未整平,水平度盘不水平,经纬仪对中不准确。3、( 3)目标花杆不垂直,或花杆未插稳。( 4)外界自然因素(如大风、雾天、烈日、暴晒等恶劣天气)的影响。4、防治措施:(1)测角时,采取盘左盘右的两个位置观测,取平均值,消除视准轴与水平轴不垂直,水平轴与竖轴不垂直,以及仪器度盘的偏心差等误差。(2) 经纬仪对中力求准确,测量时,对中的偏心差不得超过1mm. 。(3)照准目标力求准确,必须用十字丝交点正对测点的标志。( 4)整平仪器,使水平度盘尽可能保证水平位置。( 5)尽可能避开不利的因素,以免影响测角精度。三、管道工程中线定位及高程控制不准1 、 现象:管线空间定位位置及高程控制不准,坡度方向不正确。2、原因分析:(1)地形图上未全部明确标出管道的主点(起点、终点及转折点)与地物的关系数据,图纸设计深度不够。(2)地形图上同时给出了管道主点和控制点,与实际道路中心线或建筑物轴线不平行或不垂直,相互矛盾。( 3)管线主点之间线段落定位偏位。(4)管线高程控制临时水准间距太大。(5)高程控制网精度选择不够。3、预防措施:( 1)加强图纸交底,进行图纸会审。(2)在城建区管线走向与道路中心线或建筑物轴线平行(垂直)或成角度时,根据地物的关系来确定主点的位置,严格根据设计提供的关系数据进行管线定位。(3)当管道规划设计地形图上同时给出管道主点坐标和主点控制点,应根据控制点定位。(4)当管道规划设计地形图上给出管道主点坐标而无坐标点时,应于管道线近处布设控制导线,采取极坐标法与角度交会法定位,测角精度为30 爲量...
