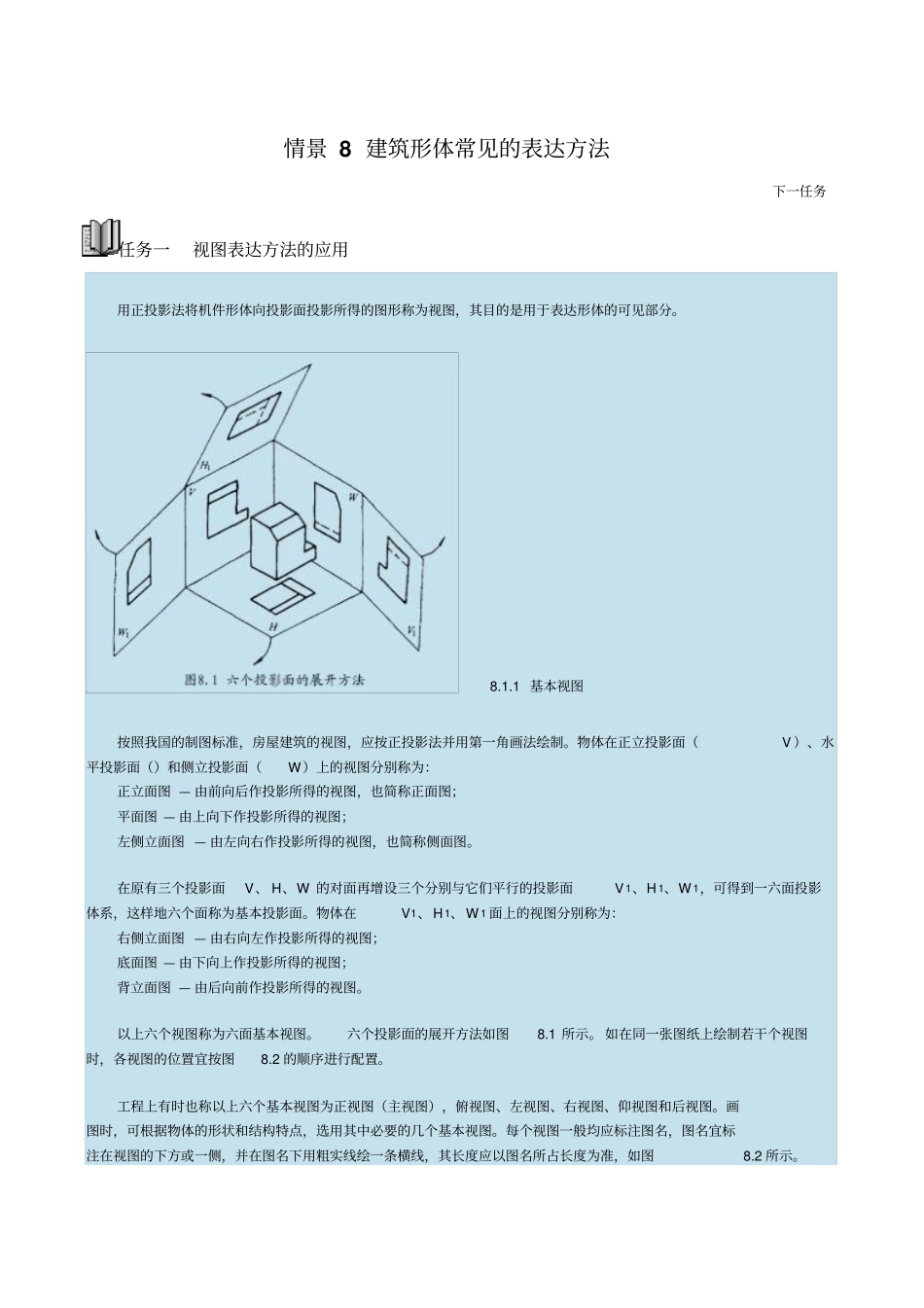

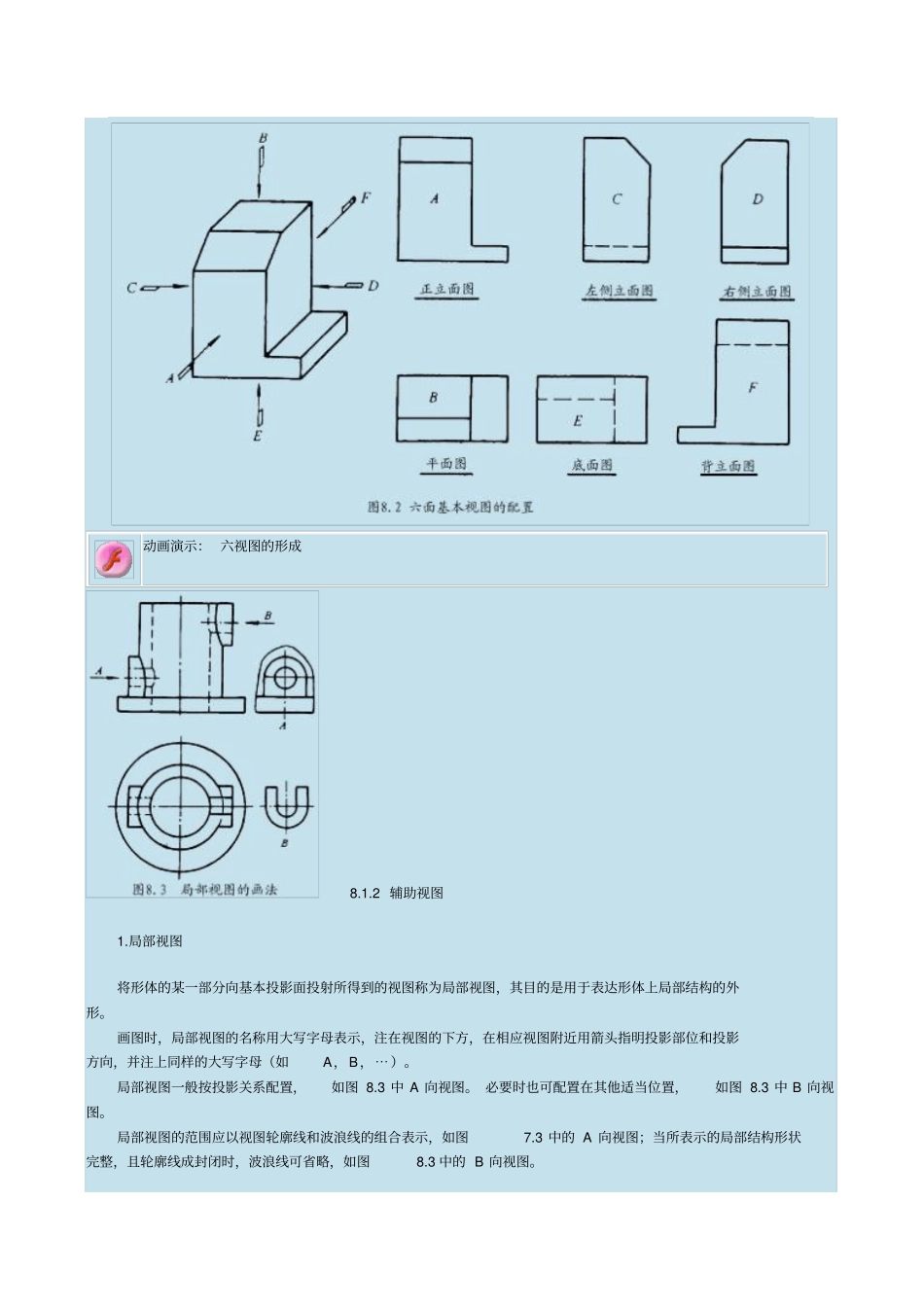

情景 8 建筑形体常见的表达方法下一任务任务一视图表达方法的应用用正投影法将机件形体向投影面投影所得的图形称为视图，其目的是用于表达形体的可见部分。8.1.1 基本视图按照我国的制图标准，房屋建筑的视图，应按正投影法并用第一角画法绘制。物体在正立投影面（V ）、水平投影面（）和侧立投影面（W）上的视图分别称为：正立面图 — 由前向后作投影所得的视图，也简称正面图；平面图 — 由上向下作投影所得的视图；左侧立面图 — 由左向右作投影所得的视图，也简称侧面图。在原有三个投影面V、 H、W 的对面再增设三个分别与它们平行的投影面V 1、H 1、W 1，可得到一六面投影体系，这样地六个面称为基本投影面。物体在V1、H 1、W 1 面上的视图分别称为：右侧立面图 — 由右向左作投影所得的视图；底面图 — 由下向上作投影所得的视图；背立面图 — 由后向前作投影所得的视图。以上六个视图称为六面基本视图。六个投影面的展开方法如图8.1 所示。 如在同一张图纸上绘制若干个视图时，各视图的位置宜按图8.2 的顺序进行配置。工程上有时也称以上六个基本视图为正视图（主视图），俯视图、左视图、右视图、仰视图和后视图。画图时，可根据物体的形状和结构特点，选用其中必要的几个基本视图。每个视图一般均应标注图名，图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准，如图8.2 所示。动画演示： 六视图的形成8.1.2 辅助视图1.局部视图将形体的某一部分向基本投影面投射所得到的视图称为局部视图，其目的是用于表达形体上局部结构的外形。画图时，局部视图的名称用大写字母表示，注在视图的下方，在相应视图附近用箭头指明投影部位和投影方向，并注上同样的大写字母（如A，B，⋯）。局部视图一般按投影关系配置，如图 8.3 中 A 向视图。 必要时也可配置在其他适当位置，如图 8.3 中 B 向视图。局部视图的范围应以视图轮廓线和波浪线的组合表示，如图7.3 中的 A 向视图；当所表示的局部结构形状完整，且轮廓线成封闭时，波浪线可省略，如图8.3 中的 B 向视图。2.旋转视图（又称展开视图）当形体的某一部分与基本投影面倾斜时，假想将形体的倾斜部分旋转到与某一选定的基本投影面平行，再向该基本投影面投影，所得的视图称为旋转视图（又称展开视图），其目的用于表达形体上倾斜部分的结构外形。如图 8.4 所示房屋，中间部分的墙面平行于正立投影面，在正...
