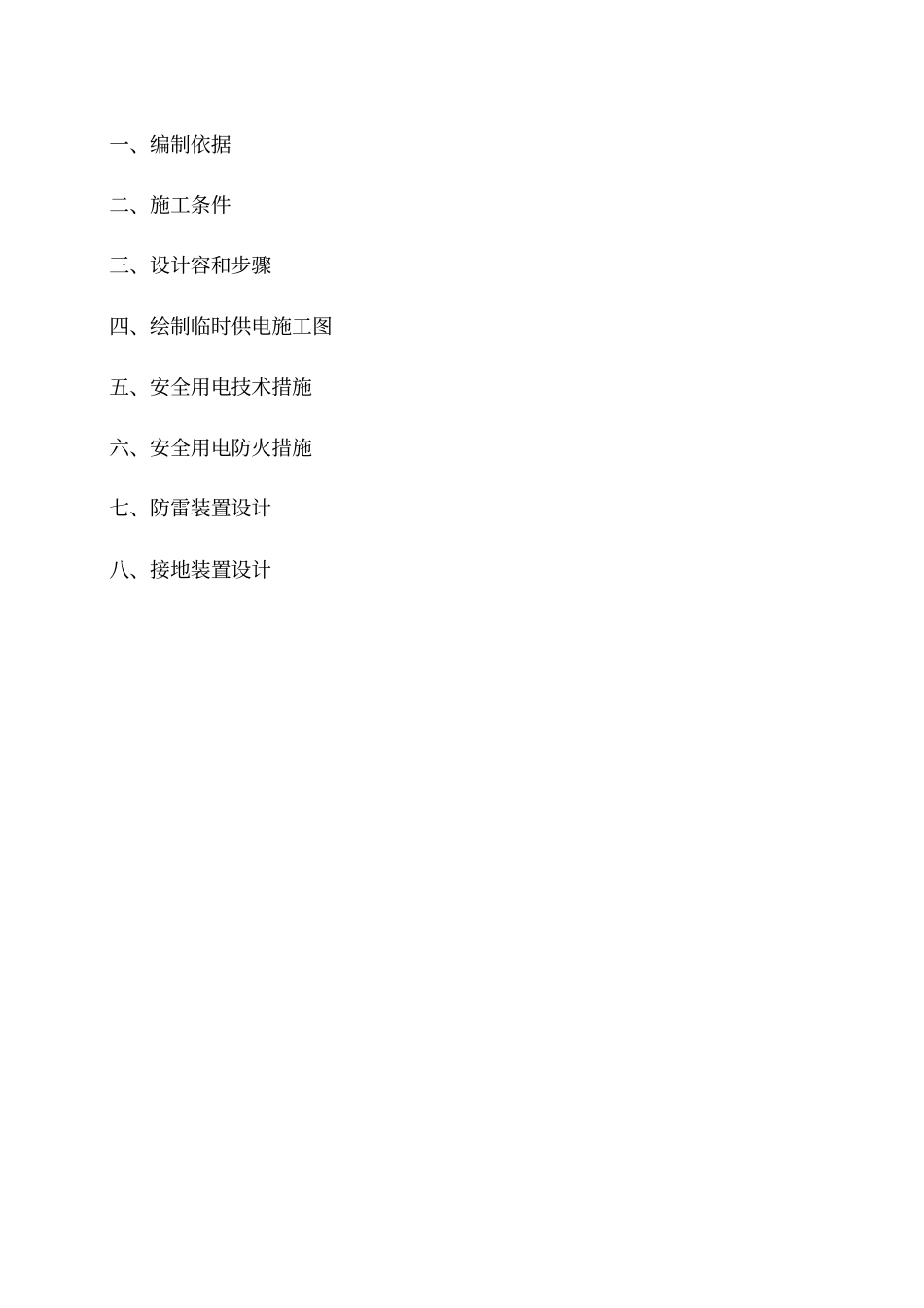

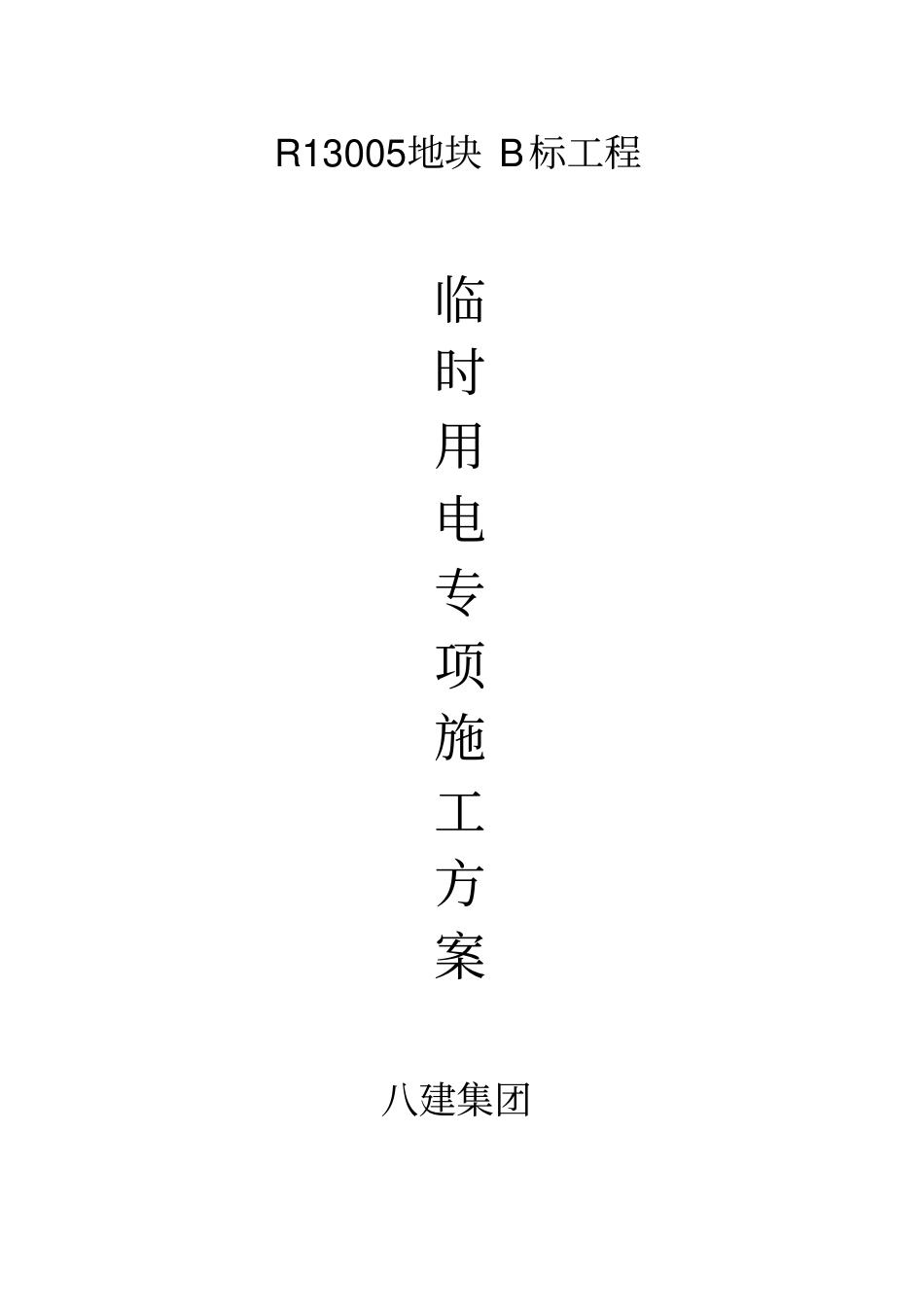

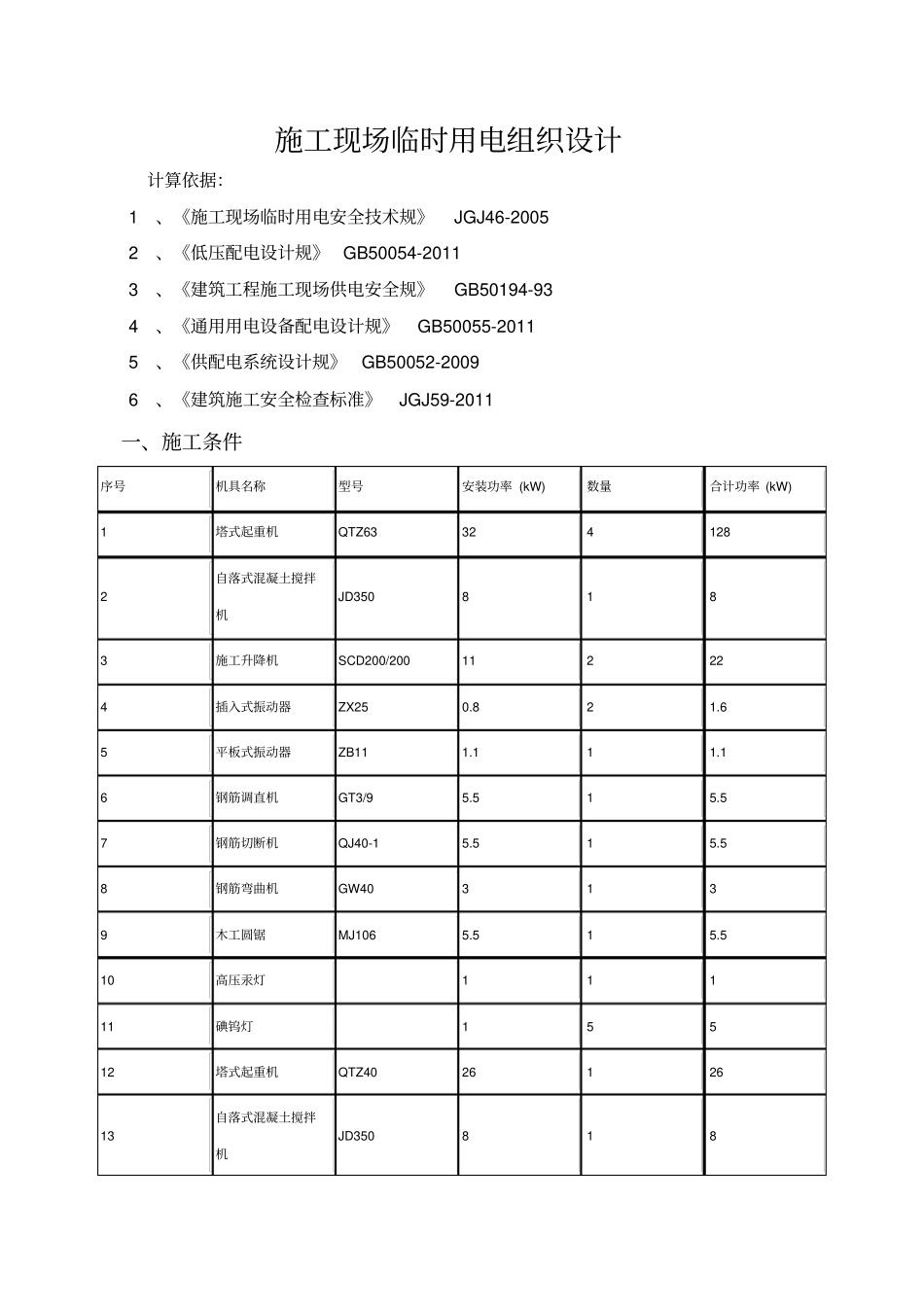

R13005地块 B标工程临时用电专项施工方案八建集团一、编制依据二、施工条件三、设计容和步骤四、绘制临时供电施工图五、安全用电技术措施六、安全用电防火措施七、防雷装置设计八、接地装置设计施工现场临时用电组织设计计算依据： 1、《施工现场临时用电安全技术规》JGJ46-2005 2、《低压配电设计规》 GB50054-2011 3、《建筑工程施工现场供电安全规》GB50194-93 4、《通用用电设备配电设计规》GB50055-2011 5、《供配电系统设计规》GB50052-2009 6、《建筑施工安全检查标准》JGJ59-2011 一、施工条件序号机具名称型号安装功率 (kW) 数量合计功率 (kW) 1 塔式起重机QTZ63 32 4 128 2 自落式混凝土搅拌机JD350 8 1 8 3 施工升降机SCD200/200 11 2 22 4 插入式振动器ZX25 0.8 2 1.6 5 平板式振动器ZB11 1.1 1 1.1 6 钢筋调直机GT3/9 5.5 1 5.5 7 钢筋切断机QJ40-1 5.5 1 5.5 8 钢筋弯曲机GW40 3 1 3 9 木工圆锯MJ106 5.5 1 5.5 10 高压汞灯1 1 1 11 碘钨灯1 5 5 12 塔式起重机QTZ40 26 1 26 13 自落式混凝土搅拌机JD350 8 1 8 14 施工升降机SCD200/200 11 1 11 15 插入式振动器ZX25 0.8 1 0.8 16 平板式振动器ZB11 1.1 1 1.1 17 钢筋调直机GT3/9 5.5 1 5.5 18 钢筋切断机QJ40-1 5.5 1 5.5 19 钢筋弯曲机GW40 3 1 3 20 木工圆锯MJ106 5.5 1 5.5 21 高压汞灯1 1 1 22 碘钨灯1 5 5 二、设计容和步骤 1 、现场勘探及初步设计 : (1)本工程所在施工现场围施工前无各种埋地管线。 (2)现场采用 380V低压供电，设一配电总箱，有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/ 架空线路敷设，干线采用空气明敷 / 架空线路敷设，用电器导线采用空气明敷/ 架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照《 JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω 。 2 、确定用电负荷 : (1)、塔式起重机 Kx=0.7，Cosφ =0.65，tg φ =1.17将Jc=40%统一换算到 Jc1 =25%的额定容量 Pn=32kW Pe=n×(J c/J c1)1/2×Pn =1×(0.4/0.25)1/2×32=40.48 kW Pjs =Kx×Pe=0.7×40.48=28.33kW Qjs =Pjs ×tg φ =28.33×1.17=33.13kvar (2)、自落式混凝土搅拌机 Kx=0.75，Cosφ =0.85，tg φ =0.62 Pjs...
