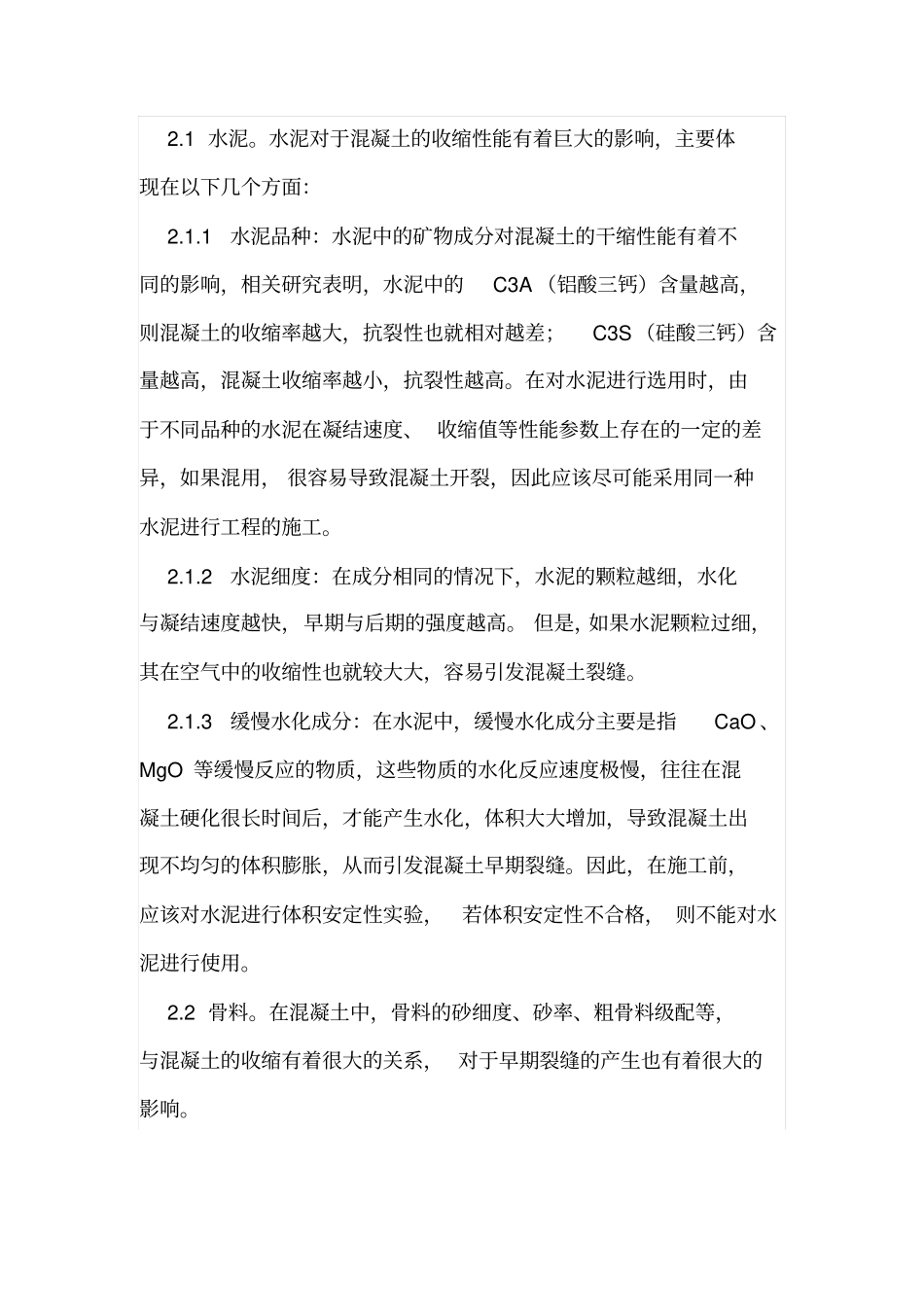

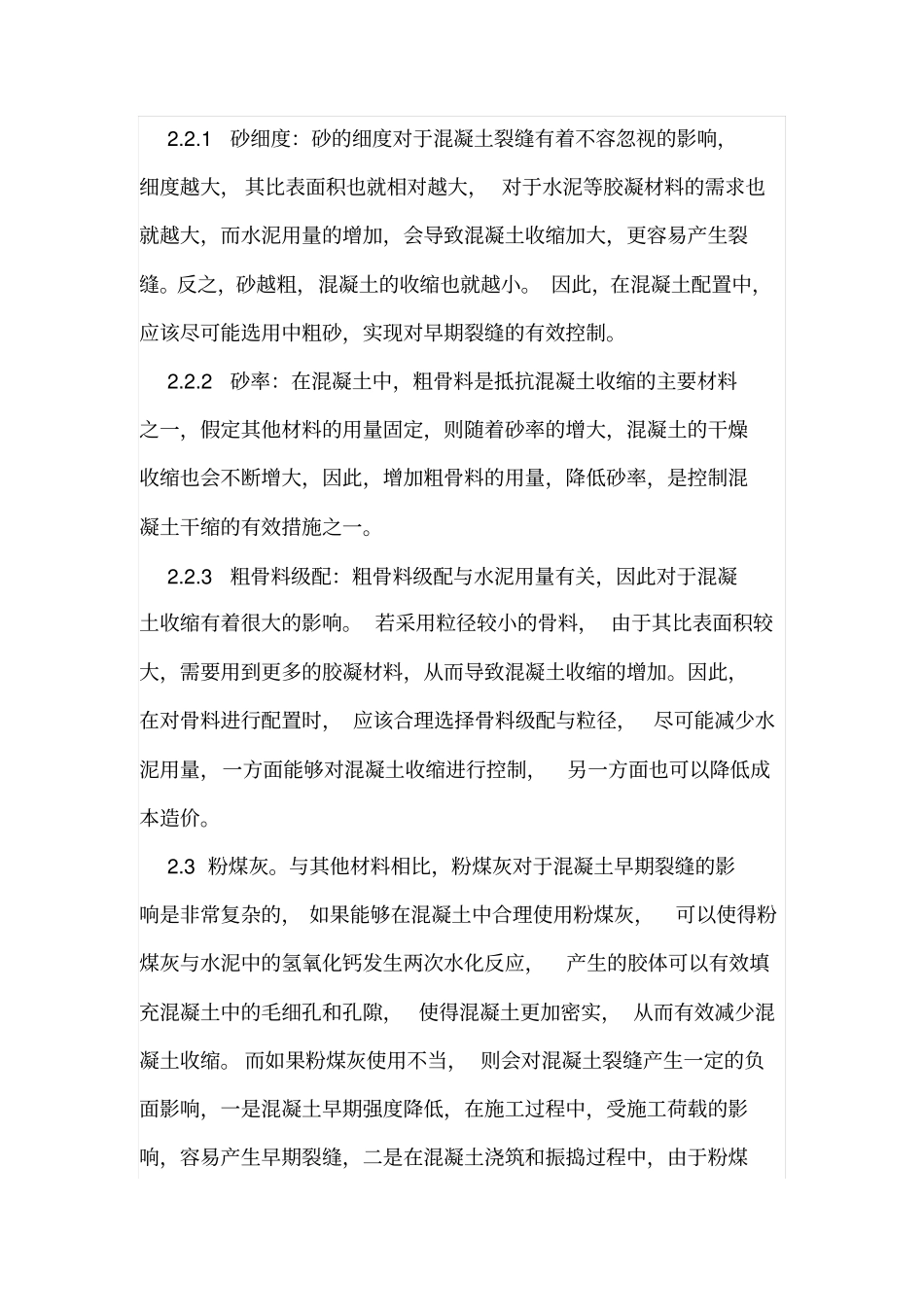

建筑材料对混凝土裂缝的影响建筑材料对混凝土裂缝的影响1 混凝土早期裂缝易发部位早期裂缝是指在施工过程中产生的裂缝，主要发生在箱型梁腹板、薄构件与厚构件的连接部位、 锚固区以及受力筋拼接缝等位置。这里对其裂缝产生的原因进行简要分析。1.1 箱型梁腹板：当顶板与底板存在较大温差时，箱型梁腹板位置容易出现开裂，在这种情况下，如果底板的厚度较薄，则腹板上部易开裂，反之，腹板下部易开裂，而且相比于薄腹板，厚腹板对底板的温度变形有着更大的阻力，因此更容易出现裂缝。1.2 薄构件与厚构件的连接部位：主要是由于与厚构件相比，薄构件的温度变化速度更快，收缩性强，很容易受到拉力的影响，产生相应的裂缝。1.3 锚固区：在锚固区，由于新老混凝土的交接，几乎无法有效承受拉力，一旦拉力有所提升，就容易产生混凝土裂缝。1.4 受力筋拼接缝：在该区域，受应力、温度等作用，会产生混凝土的局部变形，产生混凝土裂缝。1.5 大体积混凝土：在对大体积混凝土进行浇筑时，如果没有做好相应的养护工作，混凝土内外温差超过25 ℃，会在其内部形成较大的温度应力， 一旦这个温度应力超过混凝土抗拉强度，就会导致混凝土开裂。2 建筑材料引发的混凝土早期裂缝2.1 水泥。水泥对于混凝土的收缩性能有着巨大的影响，主要体现在以下几个方面：2.1.1水泥品种：水泥中的矿物成分对混凝土的干缩性能有着不同的影响，相关研究表明，水泥中的C3A （铝酸三钙）含量越高，则混凝土的收缩率越大，抗裂性也就相对越差；C3S （硅酸三钙）含量越高，混凝土收缩率越小，抗裂性越高。在对水泥进行选用时，由于不同品种的水泥在凝结速度、 收缩值等性能参数上存在的一定的差异，如果混用， 很容易导致混凝土开裂，因此应该尽可能采用同一种水泥进行工程的施工。2.1.2水泥细度：在成分相同的情况下，水泥的颗粒越细，水化与凝结速度越快，早期与后期的强度越高。 但是，如果水泥颗粒过细，其在空气中的收缩性也就较大大，容易引发混凝土裂缝。2.1.3缓慢水化成分：在水泥中，缓慢水化成分主要是指CaO 、MgO 等缓慢反应的物质，这些物质的水化反应速度极慢，往往在混凝土硬化很长时间后，才能产生水化，体积大大增加，导致混凝土出现不均匀的体积膨胀，从而引发混凝土早期裂缝。因此，在施工前，应该对水泥进行体积安定性实验，若体积安定性不合格， 则不能对水泥进行使用。2.2 骨料。在混凝土中，骨料的砂细度、砂率、粗骨料级配等，与混凝土的...
