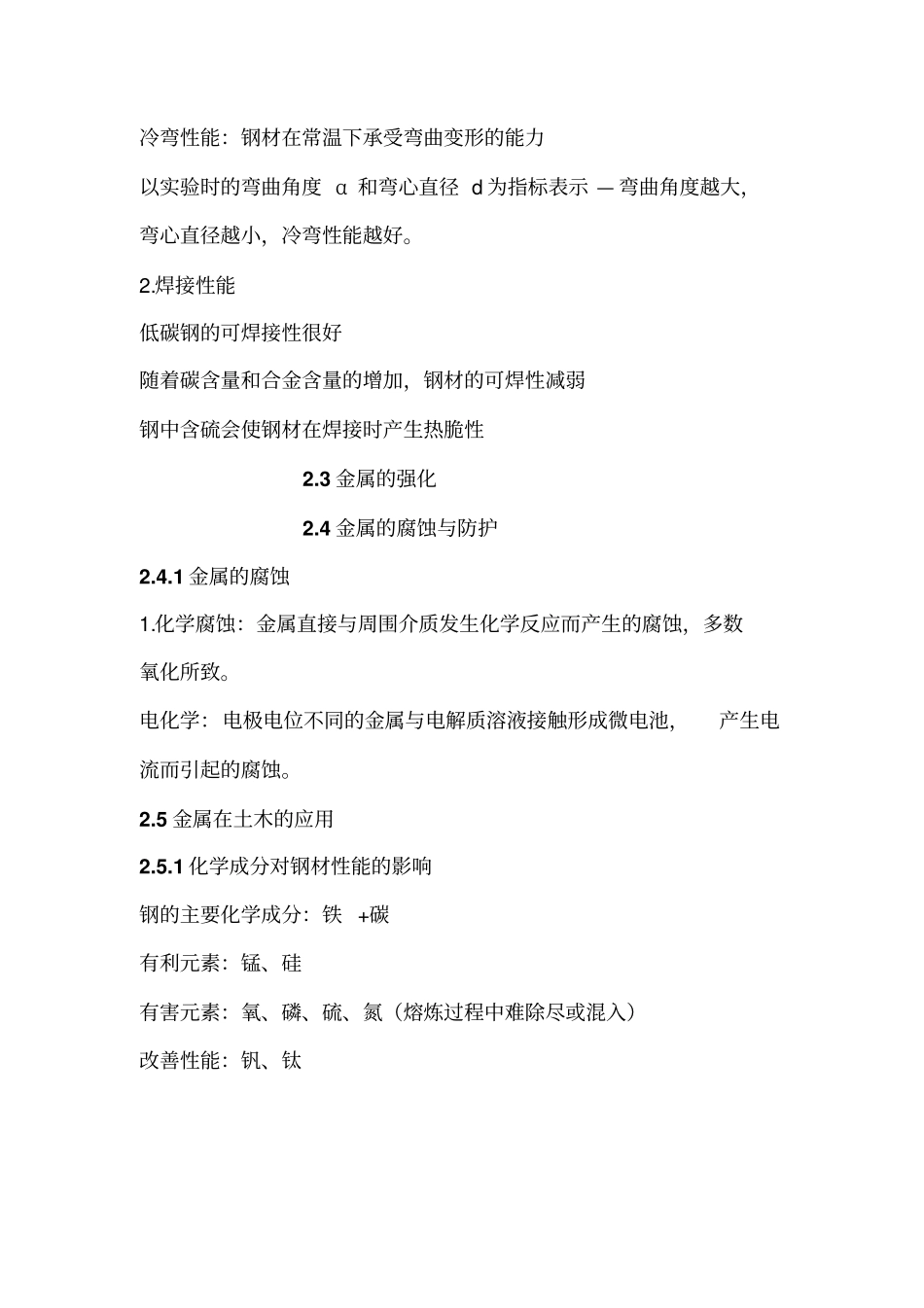

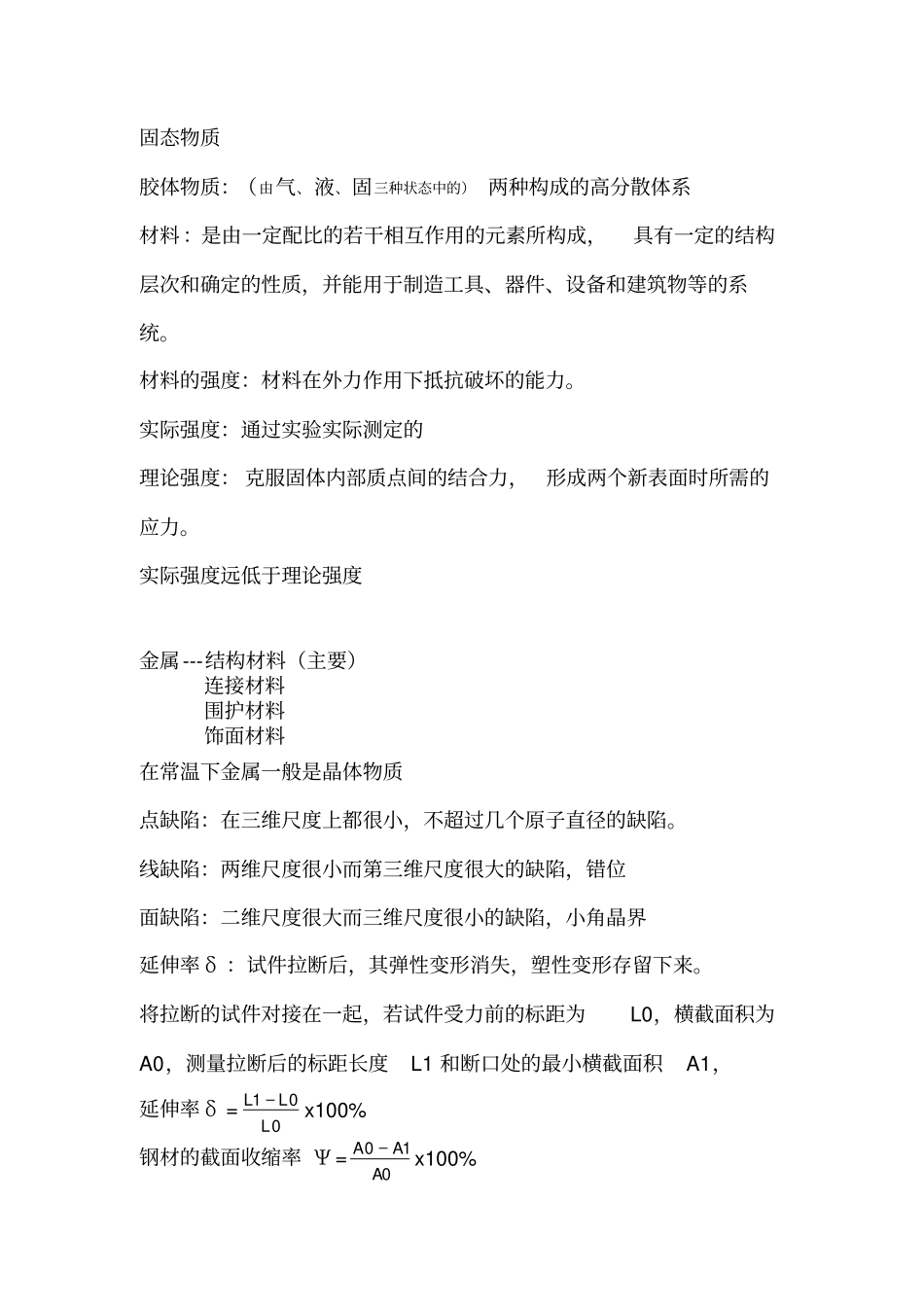

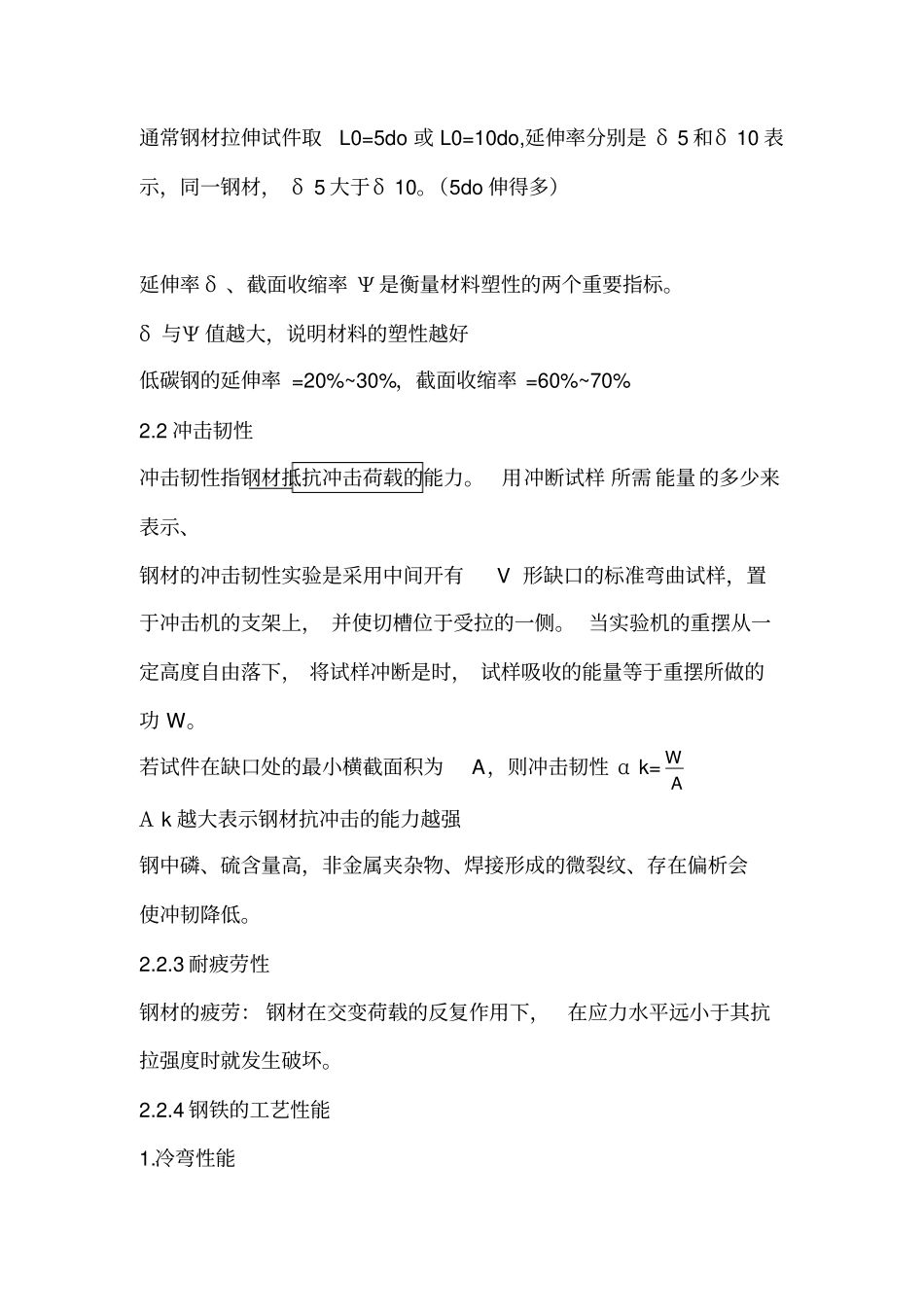

固态物质胶体物质：（由气、液、固三种状态中的） 两种构成的高分散体系材料：是由一定配比的若干相互作用的元素所构成，具有一定的结构层次和确定的性质，并能用于制造工具、器件、设备和建筑物等的系统。材料的强度：材料在外力作用下抵抗破坏的能力。实际强度：通过实验实际测定的理论强度： 克服固体内部质点间的结合力，形成两个新表面时所需的应力。实际强度远低于理论强度金属---结构材料（主要）连接材料围护材料饰面材料在常温下金属一般是晶体物质点缺陷：在三维尺度上都很小，不超过几个原子直径的缺陷。线缺陷：两维尺度很小而第三维尺度很大的缺陷，错位面缺陷：二维尺度很大而三维尺度很小的缺陷，小角晶界延伸率 δ ：试件拉断后，其弹性变形消失，塑性变形存留下来。将拉断的试件对接在一起，若试件受力前的标距为L0，横截面积为A0，测量拉断后的标距长度L1 和断口处的最小横截面积A1，延伸率 δ =001LLLx100% 钢材的截面收缩率 Ψ =010AAAx100% 通常钢材拉伸试件取L0=5do 或 L0=10do,延伸率分别是 δ 5 和δ 10 表示，同一钢材， δ 5 大于δ 10。（5do 伸得多）延伸率 δ 、截面收缩率 Ψ 是衡量材料塑性的两个重要指标。δ 与Ψ 值越大，说明材料的塑性越好低碳钢的延伸率 =20%~30%，截面收缩率 =60%~70% 2.2 冲击韧性冲击韧性指钢材抵抗冲击荷载的能力。用冲断试样 所需 能量的多少来表示、钢材的冲击韧性实验是采用中间开有V 形缺口的标准弯曲试样，置于冲击机的支架上， 并使切槽位于受拉的一侧。 当实验机的重摆从一定高度自由落下， 将试样冲断是时， 试样吸收的能量等于重摆所做的功 W。若试件在缺口处的最小横截面积为A，则冲击韧性 α k=AWΑ k 越大表示钢材抗冲击的能力越强钢中磷、硫含量高，非金属夹杂物、焊接形成的微裂纹、存在偏析会使冲韧降低。2.2.3 耐疲劳性钢材的疲劳： 钢材在交变荷载的反复作用下，在应力水平远小于其抗拉强度时就发生破坏。2.2.4 钢铁的工艺性能1.冷弯性能冷弯性能：钢材在常温下承受弯曲变形的能力以实验时的弯曲角度 α 和弯心直径 d 为指标表示 — 弯曲角度越大，弯心直径越小，冷弯性能越好。2.焊接性能低碳钢的可焊接性很好随着碳含量和合金含量的增加，钢材的可焊性减弱钢中含硫会使钢材在焊接时产生热脆性2.3 金属的强化2.4 金属的腐蚀与防护2.4.1 金属的腐蚀1.化学腐蚀：金属直接与周围介质发生化学反应而产生的腐蚀，...
