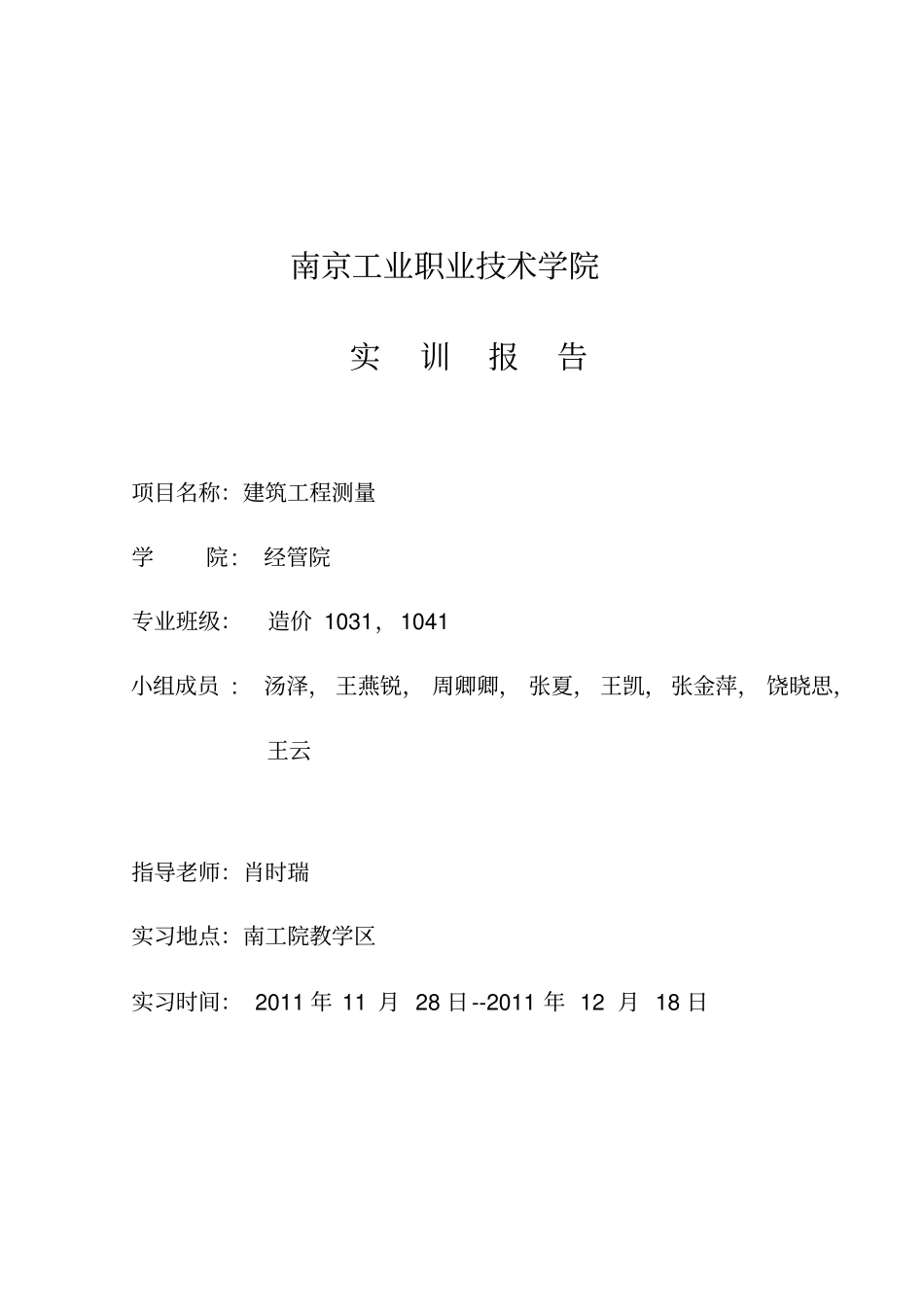

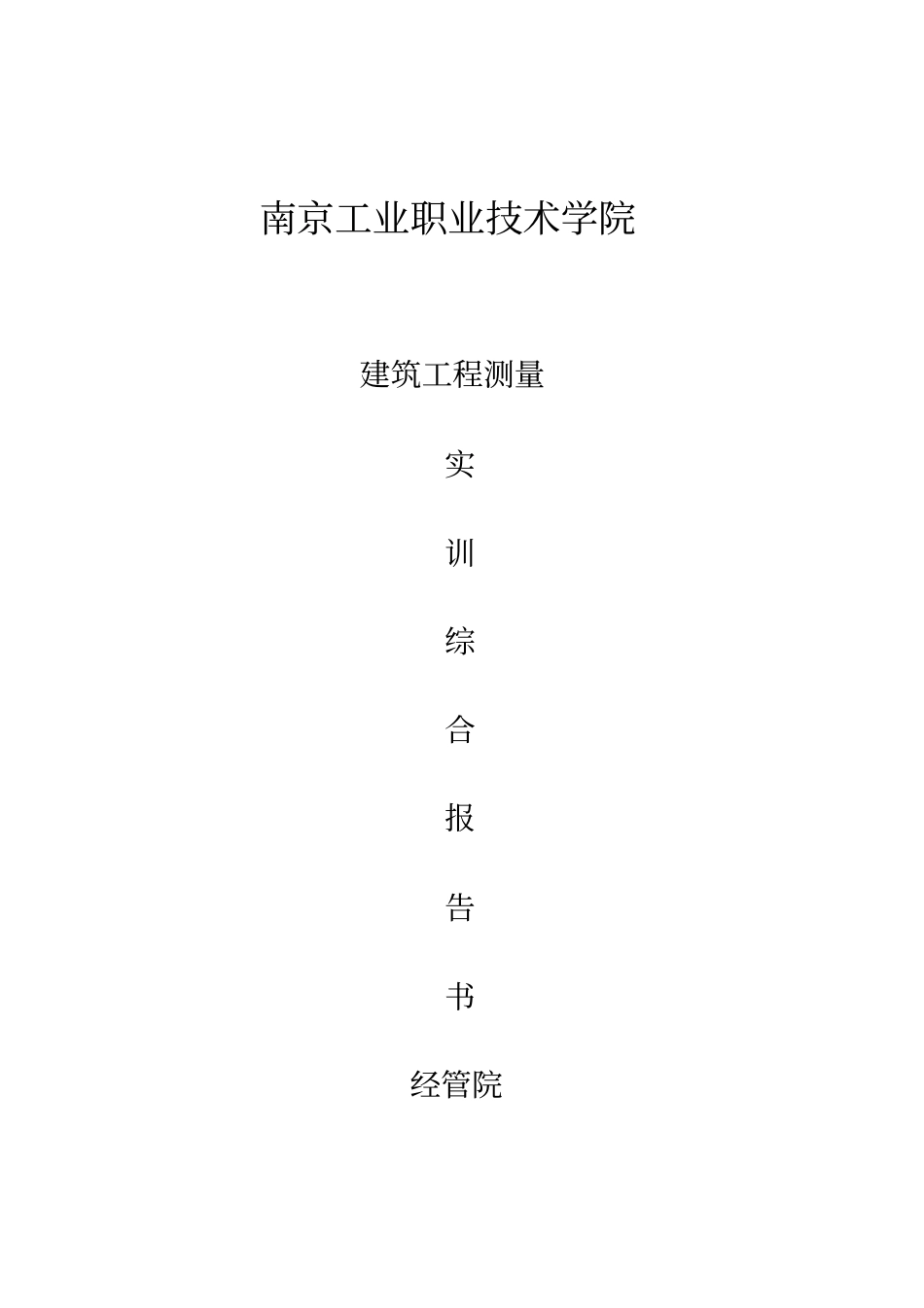

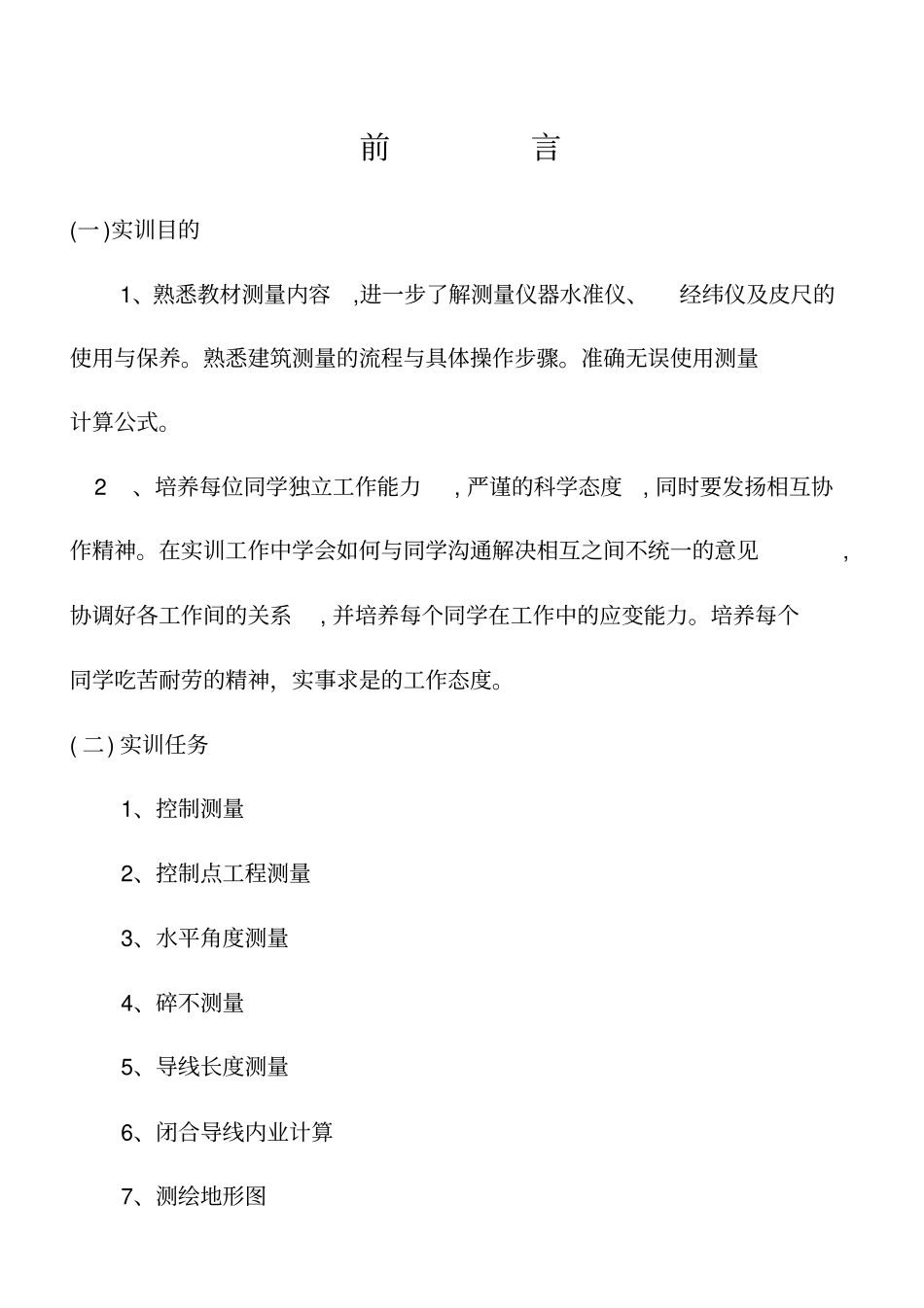

南京工业职业技术学院建筑工程测量实训综合报告书经管院南京工业职业技术学院实训报告项目名称：建筑工程测量学院: 经管院专业班级：造价 1031，1041 小组成员 : 汤泽， 王燕锐， 周卿卿， 张夏， 王凯， 张金萍， 饶晓思，王云指导老师：肖时瑞实习地点：南工院教学区实习时间： 2011 年 11 月 28 日--2011 年 12 月 18 日前言(一 )实训目的1、熟悉教材测量内容,进一步了解测量仪器水准仪、经纬仪及皮尺的使用与保养。熟悉建筑测量的流程与具体操作步骤。准确无误使用测量计算公式。 2、培养每位同学独立工作能力, 严谨的科学态度, 同时要发扬相互协作精神。在实训工作中学会如何与同学沟通解决相互之间不统一的意见,协调好各工作间的关系, 并培养每个同学在工作中的应变能力。培养每个同学吃苦耐劳的精神，实事求是的工作态度。( 二) 实训任务1、控制测量2、控制点工程测量3、水平角度测量4、碎不测量5、导线长度测量6、闭合导线内业计算7、测绘地形图（三）实训要求A、平面控制网测量要求1、坐标系统：校内独立坐标系2、根据实训区内的已知点，在实习区内按闭合导线导线的形式布设首级控制网，首级控制网的等级为图根控制；3、导线测量要求(1) 角度测量：用 DJ6 型经纬仪测量1 测回， 对中误差应小于1mm，一测回观测过程中，水准管气泡的偏离值不得超过1 格，角度半测回互差应不大于40 。角度闭合差限差：60n (2) 距离测量用钢尺或全站仪测量。用钢尺测量时，每条边均应往返测量各 1 次，往返测互差应小于1/3000 ；用全站仪测量时，应往测或返测 2 次，两次互差应小3mm。导线全长相对闭合差限差：1/2000. B、高程控制网测量要求1、高程系统：校内独立高程系2、高程测量：根据实习区内的已知点，布设一条图根闭合水准作为首级控制网，高差闭合差限差为12n (mm)。C、碎部测图碎部测图采用经纬仪测绘法, 困难地区可角度交会、距离交会或”测”与”量”结合的方法测量碎部点。可采用现测现绘或测记法测图。D、成图要求所有地物符号必须按图例要求绘制, 所有地物符号、测点高程及文字注记的方向必须朝北, 图外注记应完整。目录1、前言2、实训项目3、测量程序4、测量方法5、测量精度6、闭合水准测量计算表7、水平角测量计算表8、导线坐标计算表9、误差原因及解决方法10、实训小结11、地形图实 训 项 目（一）外业测量1、测量控制点高程2、测量控制点间距离3、测量闭合导线内角（二）内业计算1、计...
