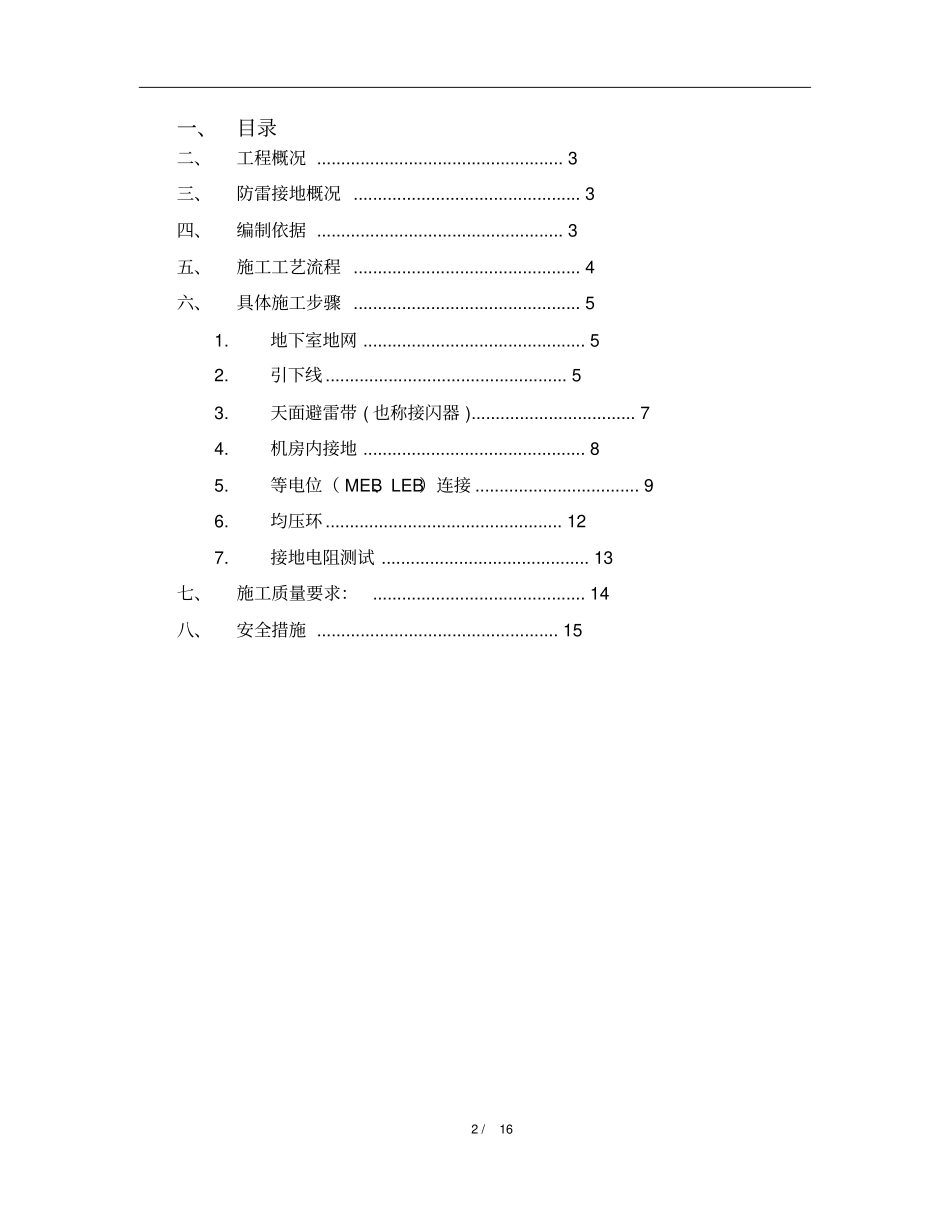

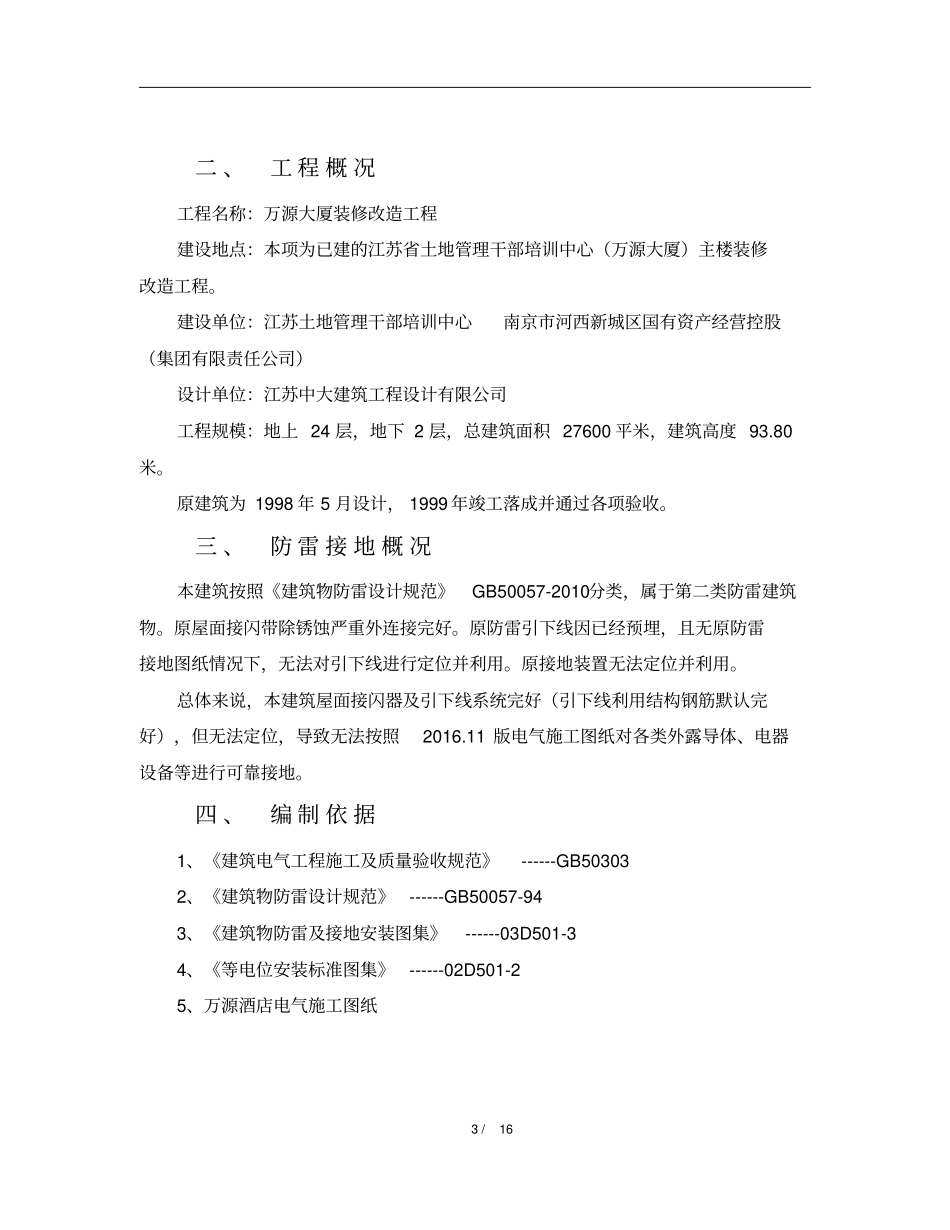

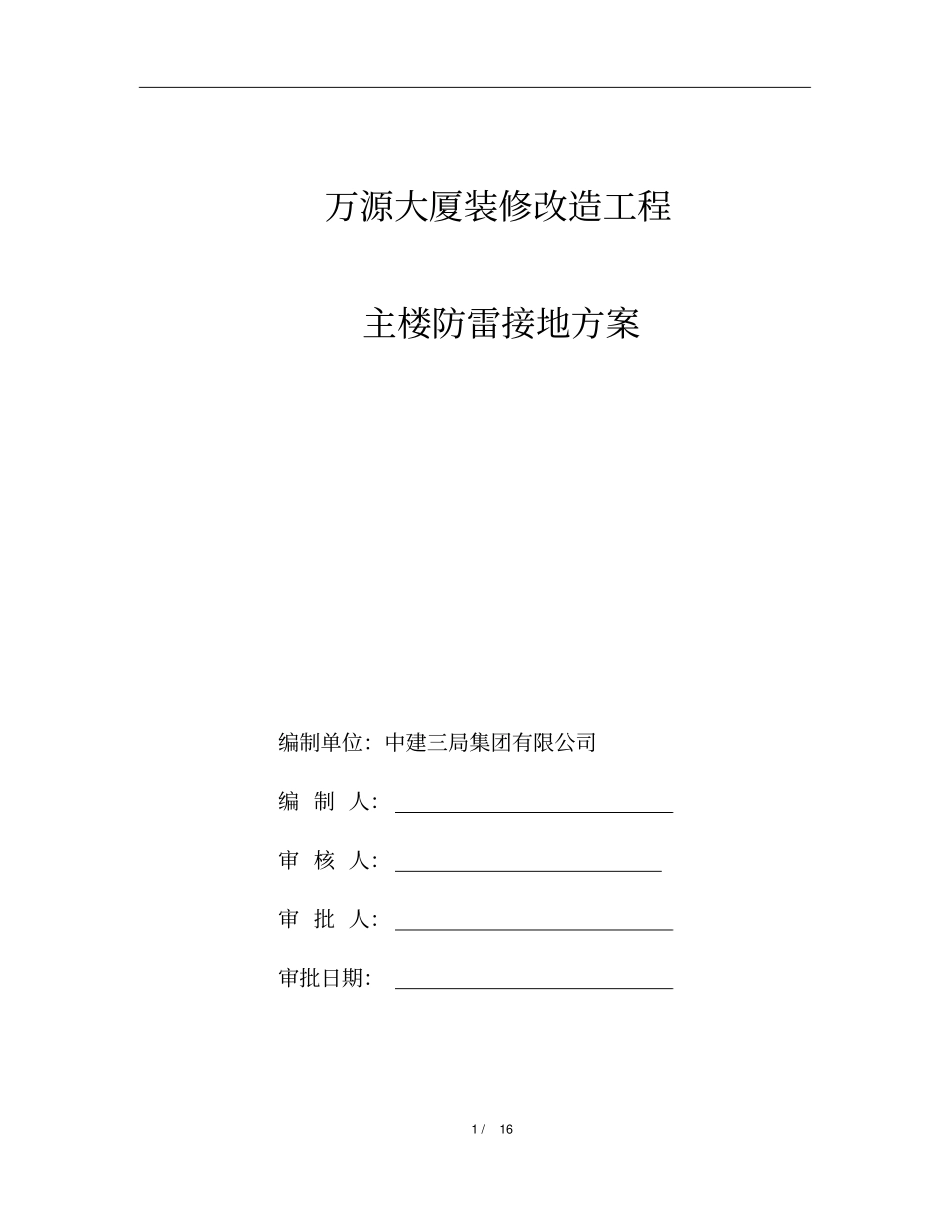

1 / 16万源大厦装修改造工程主楼防雷接地方案编制单位：中建三局集团有限公司编 制 人：审 核 人：审 批 人：审批日期：2 / 16一、目录二、工程概况 ................................................... 3三、防雷接地概况 ............................................... 3四、编制依据 ................................................... 3五、施工工艺流程 ............................................... 4六、具体施工步骤 ............................................... 51.地下室地网 .............................................. 52.引下线 .................................................. 53.天面避雷带 ( 也称接闪器 ).................................. 74.机房内接地 .............................................. 85.等电位（ MEB、LEB）连接 .................................. 96.均压环 ................................................. 127.接地电阻测试 ........................................... 13七、施工质量要求：............................................ 14八、安全措施 .................................................. 153 / 16二 、工 程 概 况工程名称：万源大厦装修改造工程建设地点：本项为已建的江苏省土地管理干部培训中心（万源大厦）主楼装修改造工程。建设单位：江苏土地管理干部培训中心南京市河西新城区国有资产经营控股（集团有限责任公司）设计单位：江苏中大建筑工程设计有限公司工程规模：地上 24 层，地下 2 层，总建筑面积 27600 平米，建筑高度 93.80米。原建筑为 1998 年 5 月设计， 1999 年竣工落成并通过各项验收。三 、防 雷 接 地 概 况本建筑按照《建筑物防雷设计规范》GB50057-2010分类，属于第二类防雷建筑物。原屋面接闪带除锈蚀严重外连接完好。原防雷引下线因已经预埋，且无原防雷接地图纸情况下，无法对引下线进行定位并利用。原接地装置无法定位并利用。总体来说，本建筑屋面接闪器及引下线系统完好（引下线利用结构钢筋默认完好），但无法定位，导致无法按照2016.11 版电气施工图纸对各类外露导体、电器设备等进行可靠接地。四 、编 制 依 据1、《建筑电气工程施工及质量验收规范》------GB50303 2、《建筑物防雷设计规范》------GB50057-94 3、《建筑物防雷及接...
