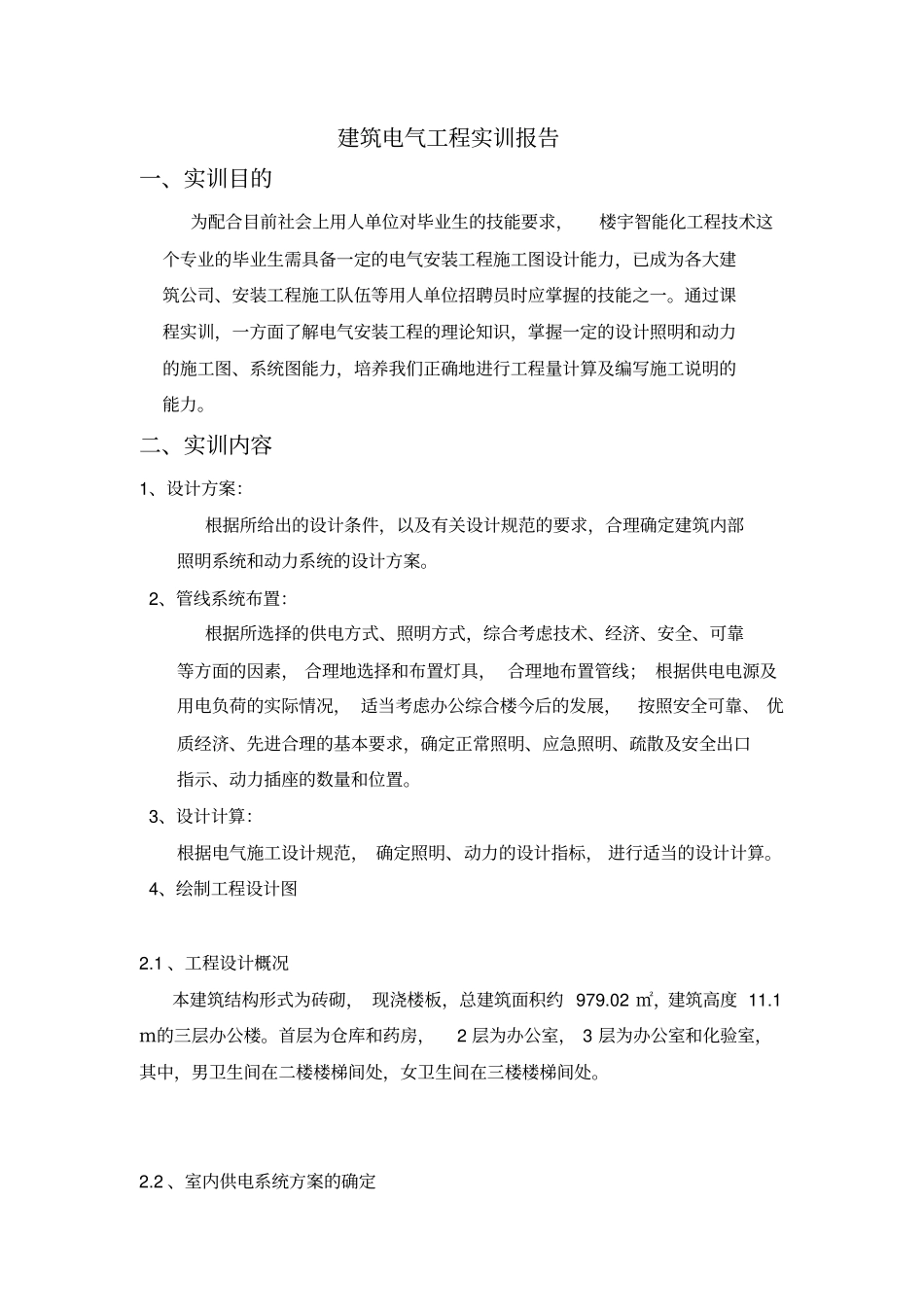

建筑电气工程实训报告一、实训目的为配合目前社会上用人单位对毕业生的技能要求，楼宇智能化工程技术这个专业的毕业生需具备一定的电气安装工程施工图设计能力，已成为各大建筑公司、安装工程施工队伍等用人单位招聘员时应掌握的技能之一
通过课程实训，一方面了解电气安装工程的理论知识，掌握一定的设计照明和动力的施工图、系统图能力，培养我们正确地进行工程量计算及编写施工说明的能力
二、实训内容1、设计方案：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部照明系统和动力系统的设计方案
2、管线系统布置：根据所选择的供电方式、照明方式，综合考虑技术、经济、安全、可靠等方面的因素， 合理地选择和布置灯具， 合理地布置管线； 根据供电电源及用电负荷的实际情况， 适当考虑办公综合楼今后的发展，按照安全可靠、 优质经济、先进合理的基本要求，确定正常照明、应急照明、疏散及安全出口指示、动力插座的数量和位置
3、设计计算：根据电气施工设计规范， 确定照明、动力的设计指标， 进行适当的设计计算
4、绘制工程设计图2
1 、工程设计概况本建筑结构形式为砖砌， 现浇楼板，总建筑面积约 979
02 ㎡，建筑高度 11
1ｍ的三层办公楼
首层为仓库和药房，2 层为办公室， 3 层为办公室和化验室，其中，男卫生间在二楼楼梯间处，女卫生间在三楼楼梯间处

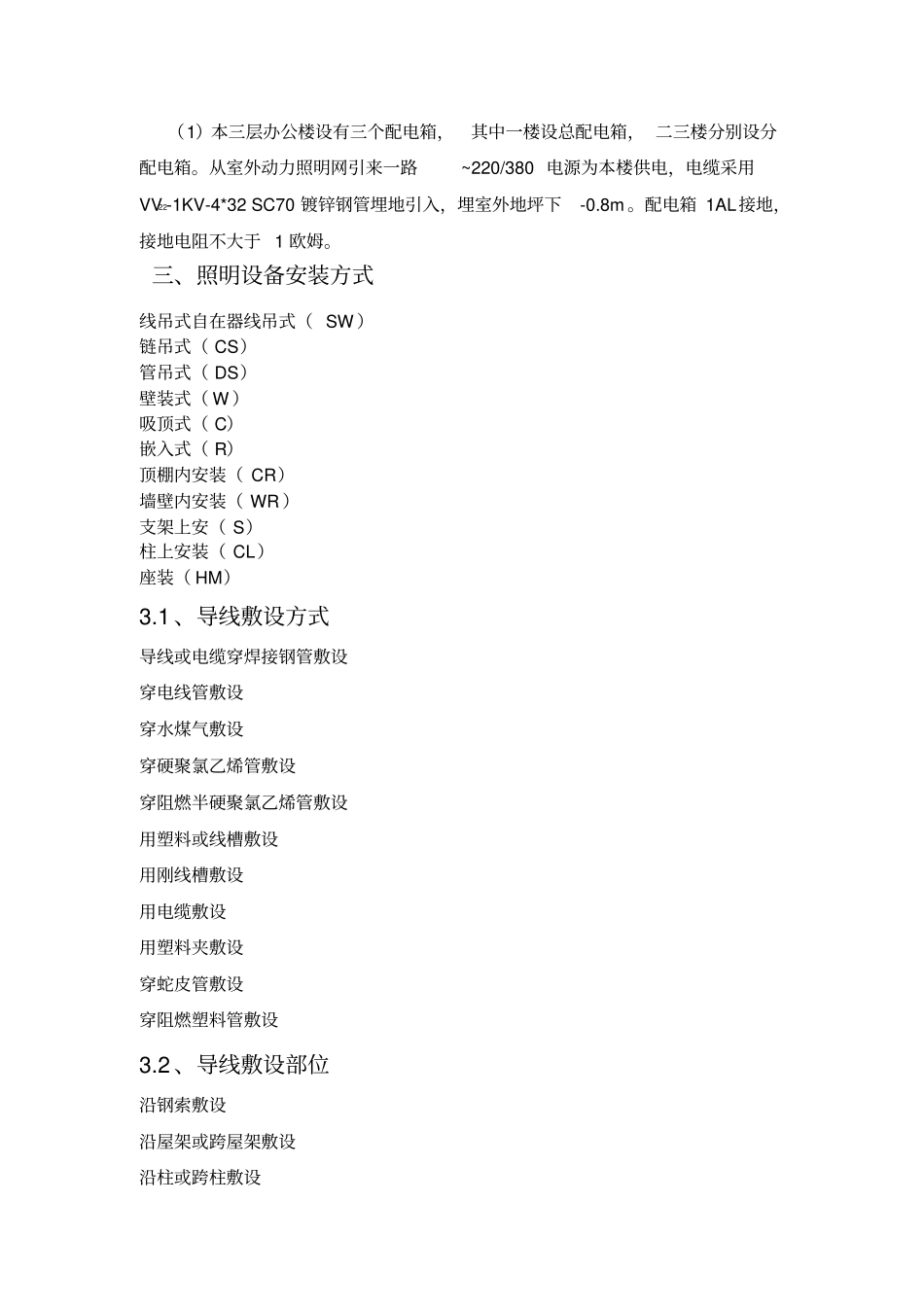

2 、室内供电系统方案的确定（1）本三层办公楼设有三个配电箱，其中一楼设总配电箱， 二三楼分别设分配电箱
从室外动力照明网引来一路~220/380 电源为本楼供电，电缆采用VV22-1KV-4*32 SC70 镀锌钢管埋地引入，埋室外地坪下-0
配电箱 1AL接地，接地电阻不大于 1 欧姆
三、照明设备安装方式线吊式自在器线吊式（ SW ）链吊式（ CS）管吊式（ DS）壁装式（ W ）吸顶式（ C）嵌入式（ R）顶棚内安装（ CR）墙壁内安装
