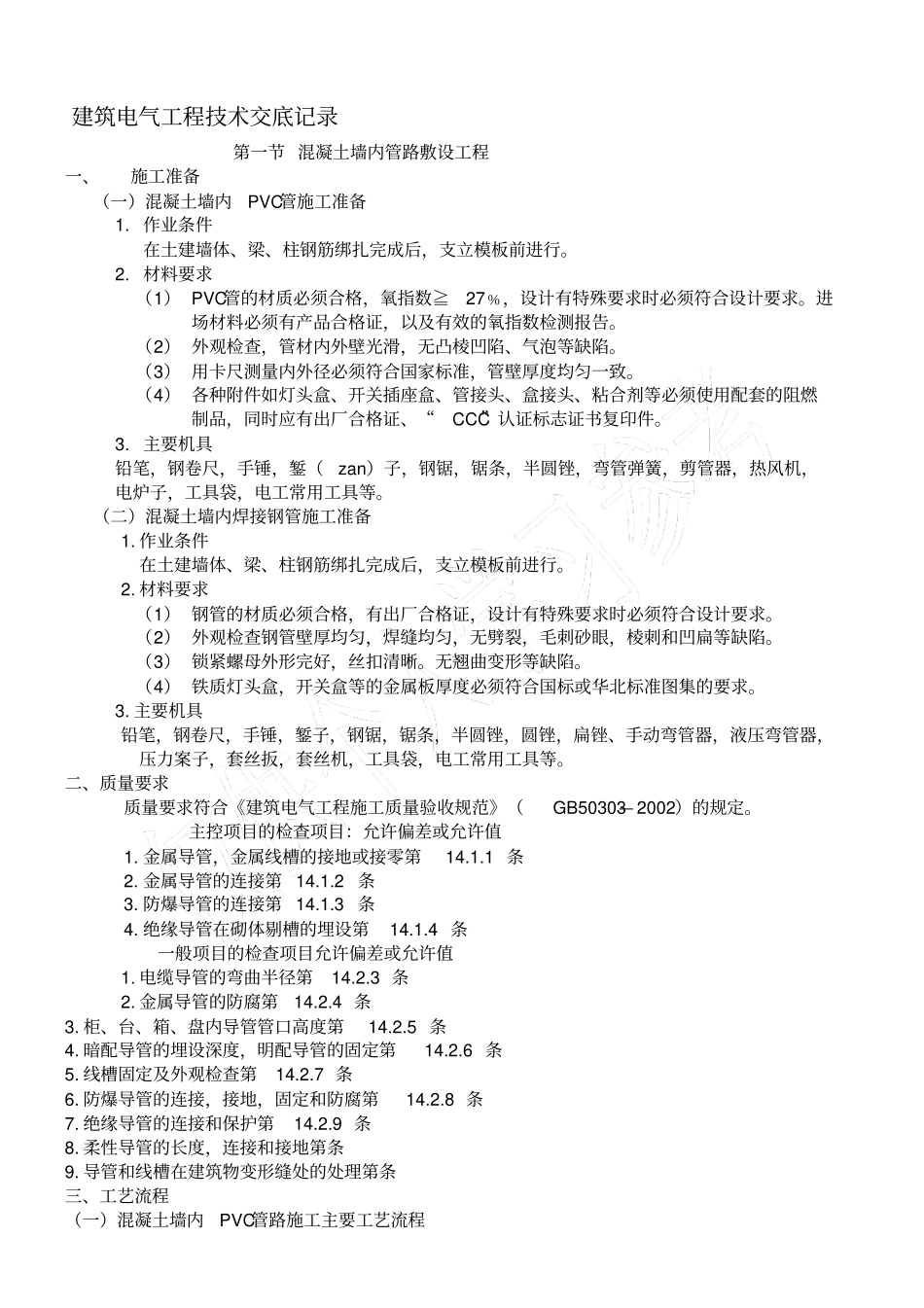

建筑电气工程技术交底记录第一节 混凝土墙内管路敷设工程一、施工准备（一）混凝土墙内PVC管施工准备1. 作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。2. 材料要求（1） PVC管的材质必须合格，氧指数≧27﹪，设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。（2） 外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。（3） 用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志证书复印件。3. 主要机具铅笔，钢卷尺，手锤，錾（zan）子，钢锯，锯条，半圆锉，弯管弹簧，剪管器，热风机，电炉子，工具袋，电工常用工具等。（二）混凝土墙内焊接钢管施工准备1. 作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。2. 材料要求（1） 钢管的材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求。（2） 外观检查钢管壁厚均匀，焊缝均匀，无劈裂，毛刺砂眼，棱刺和凹扁等缺陷。（3） 锁紧螺母外形完好，丝扣清晰。无翘曲变形等缺陷。（4） 铁质灯头盒，开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3. 主要机具铅笔，钢卷尺，手锤，錾子，钢锯，锯条，半圆锉，圆锉，扁锉、手动弯管器，液压弯管器，压力案子，套丝扳，套丝机，工具袋，电工常用工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303— 2002）的规定。主控项目的检查项目：允许偏差或允许值1. 金属导管，金属线槽的接地或接零第14.1.1 条2. 金属导管的连接第 14.1.2 条3. 防爆导管的连接第 14.1.3 条4. 绝缘导管在砌体剔槽的埋设第14.1.4 条一般项目的检查项目允许偏差或允许值1. 电缆导管的弯曲半径第14.2.3 条2. 金属导管的防腐第14.2.4 条3. 柜、台、箱、盘内导管管口高度第14.2.5 条4. 暗配导管的埋设深度，明配导管的固定第14.2.6 条5. 线槽固定及外观检查第14.2.7 条6. 防爆导管的连接，接地，固定和防腐第14.2.8 条7. 绝缘导管的连接和保护第14.2.9 条8. 柔性导管的长度，连接和接地第条9. 导管和线槽在建筑物变形缝处的处理第条三、工艺流程（一）混凝土墙内PVC管路施工主要工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程预留箱盒位置→...
