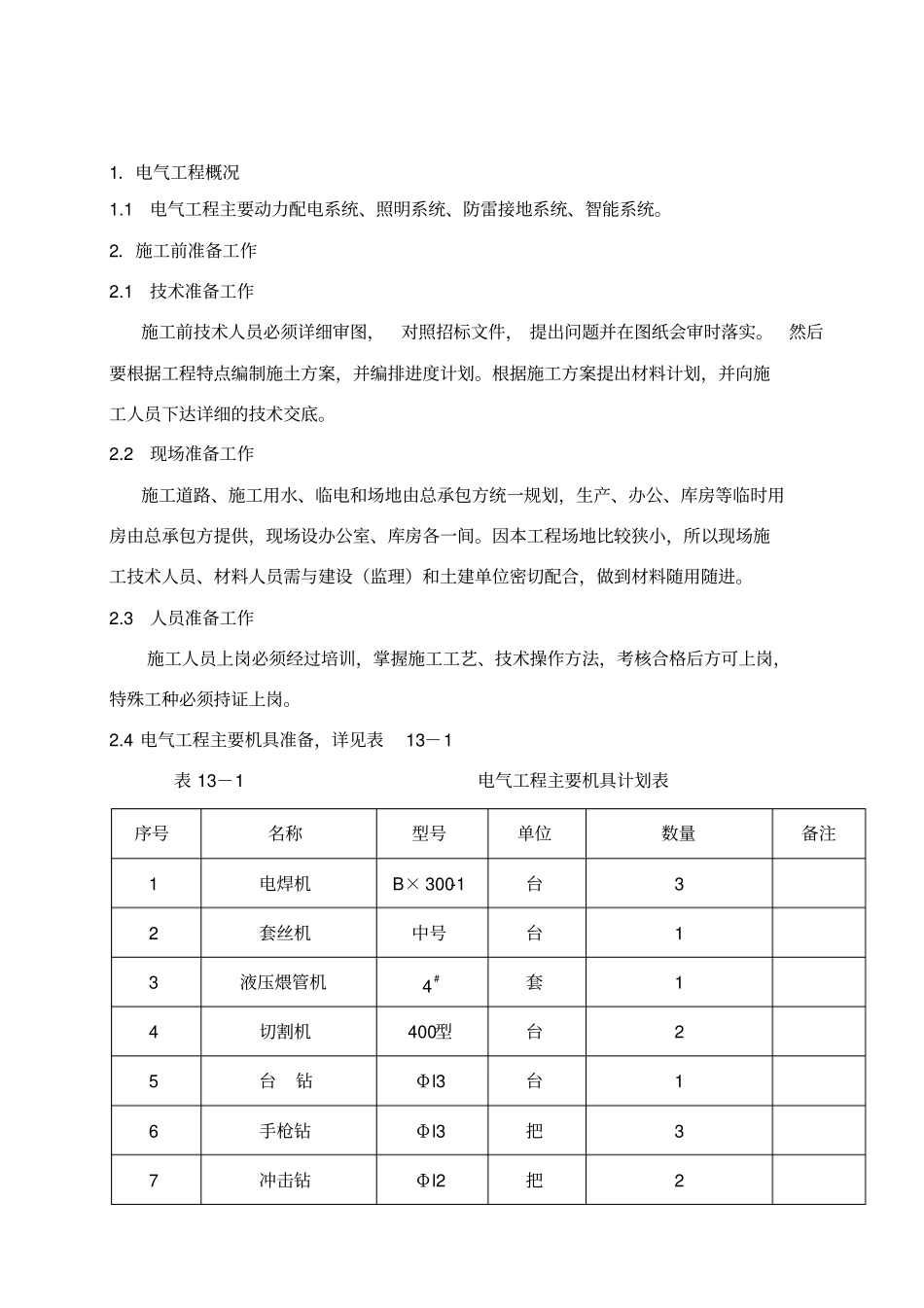

建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要动力配电系统、照明系统、防雷接地系统、智能系统。2．施工前准备工作2.1 技术准备工作施工前技术人员必须详细审图，对照招标文件， 提出问题并在图纸会审时落实。然后要根据工程特点编制施土方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.2 现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间。因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。2.3 人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。2.4 电气工程主要机具准备，详见表13－1 表 13－1 电气工程主要机具计划表序号名称型号单位数量备注1 电焊机B× 300-1台3 2 套丝机中号台1 3 液压煨管机#4套1 4 切割机400型台2 5 台钻Φl3 台1 6 手枪钻Φl3 把3 7 冲击钻Φl2 把2 8 电锤38E 把5 9 机械开孔器套2 10 液压开孔器套1 11 绝缘电阻表ZC－7 块1 l2 钳型万用表MG36 块1 13 接地电阻表ZC－8 块1 3．电气工程主要施工方法及质量要求3.1 管路敷设分项、检验批工程施工方法及质量要求3.1.1 首先要求在配合结构预埋中， 施工人员必须认真熟悉图纸， 严格按设计要求的管路规格、型号及敷设方式进行施工。3.1.2 根据设计图纸要求及×年×月×日图纸会审记录，有吊顶的房间管线为自线槽引出钢管明设，地下 1,2层照明支路为沿150 × 100mm 钢线槽明设。配合土建作好如人防、设备层、楼梯间等处的暗管敷设，筒体混凝土墙内开关、插座管路，无吊顶房间处管路的敷设以及电源进户保护管和电信人口保护管。3.1.3 关于管路的连接、 防腐、弯扁度、 弯曲半径、 跨接地线、 保护层、管盒固定、 标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时做好自检（互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。3.1.4 吊顶内管路的敷设： 吊项内敷设的管路的固定方式均采用膨胀螺栓及吊架固定在楼板上，具体做法按照《建筑电气通用图集》(92DQ）操作。工艺流程：加工吊架、钢管套丝、刷漆→根据施工图弹线定位→安装吊架→吊顶内钢管敷设及调整。3.2 电缆桥架及...
