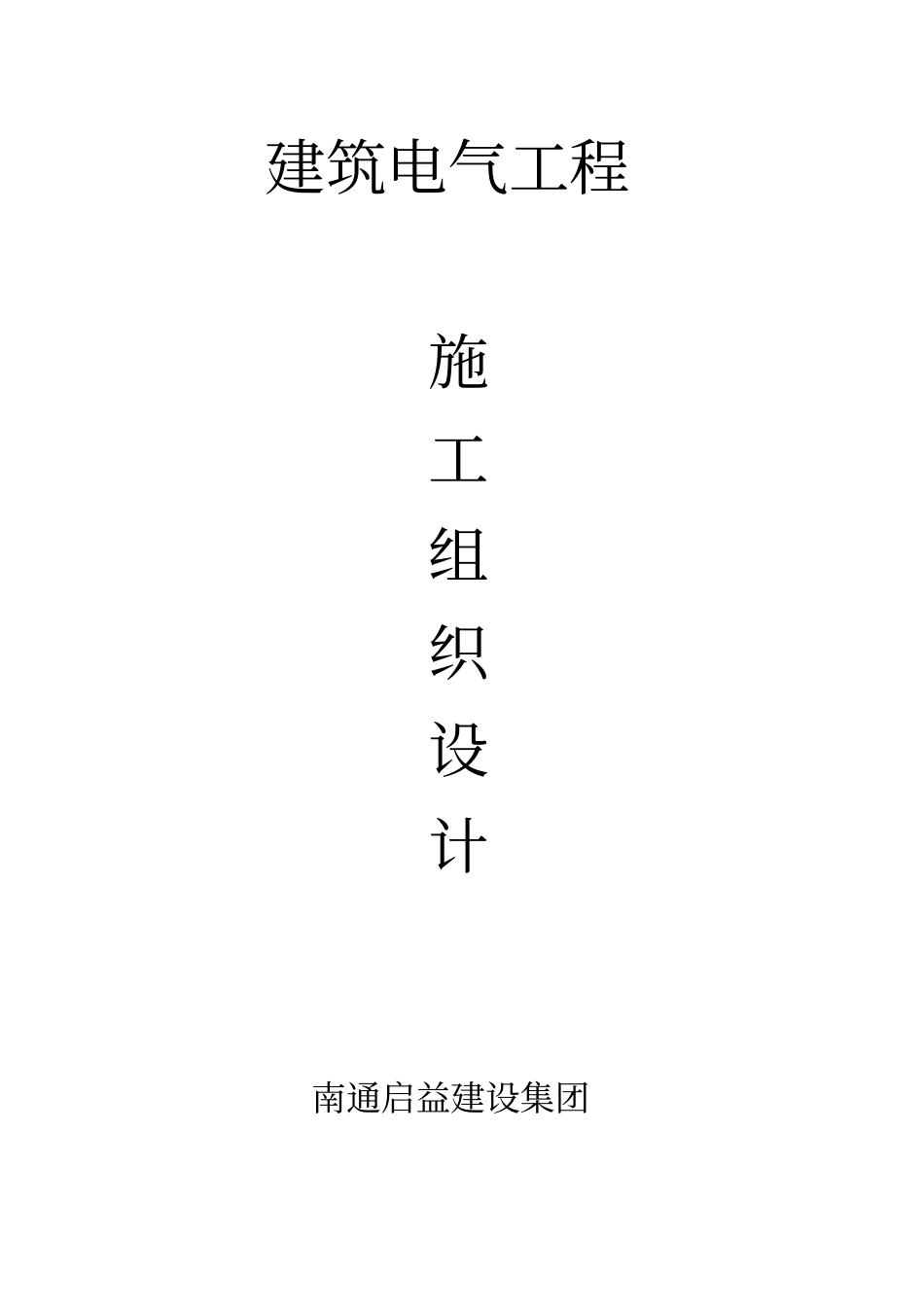

建筑电气工程施工组织设计南通启益建设集团1．电气工程概况1.1 本工程为东吉祥胡同 27号院，电气工程主要有低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、综合布线系统、电话、网络、电视系统等。1.2 本工程供电电源由南侧引入地下室配电柜，配电柜出线沿金属线槽引入各层分箱，分箱分别连接插座、照明。1.3 防雷接地系统： 本建筑物按二级防雷设防， 采用TN－S接地方式， 将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。1.4 消防报警与控制系统：消防值班室内设有控制箱，控制线沿钢管敷设至各层消防端子箱及烟感探头，实现消防报警与联动控制。1.5 综合布线系统： 综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统。2．施工前准备工作2.1 技术准备工作施工前技术人员必须详细审图，对照招标文件， 提出问题并在图纸会审时落实。然后要根据工程特点编制施土方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.2 现场准备工作施工用水、临电和场地统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间。因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。2.3 人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。2.4 电气工程通过工程量计算，准备3名电工。3．电气工程主要施工方法及质量要求3.1 管路敷设分项、检验批工程施工方法及质量要求3.1.1 首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。3.1.2 根据设计图纸要求及图纸会审记录规范进行施工。3.1.3 关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时做好自检（互检、隐检、预检工作，并及时报验监理，保证施工符合设计和规范要求。3.1.4 JDG管连接要求：1.管与管的连接采用专用接头，接头中心位置居接头中间位置，接头内处摸电力复合脂，接头螺丝紧固后，螺丝帽紧固时拧掉。2.管与盒连接采...
