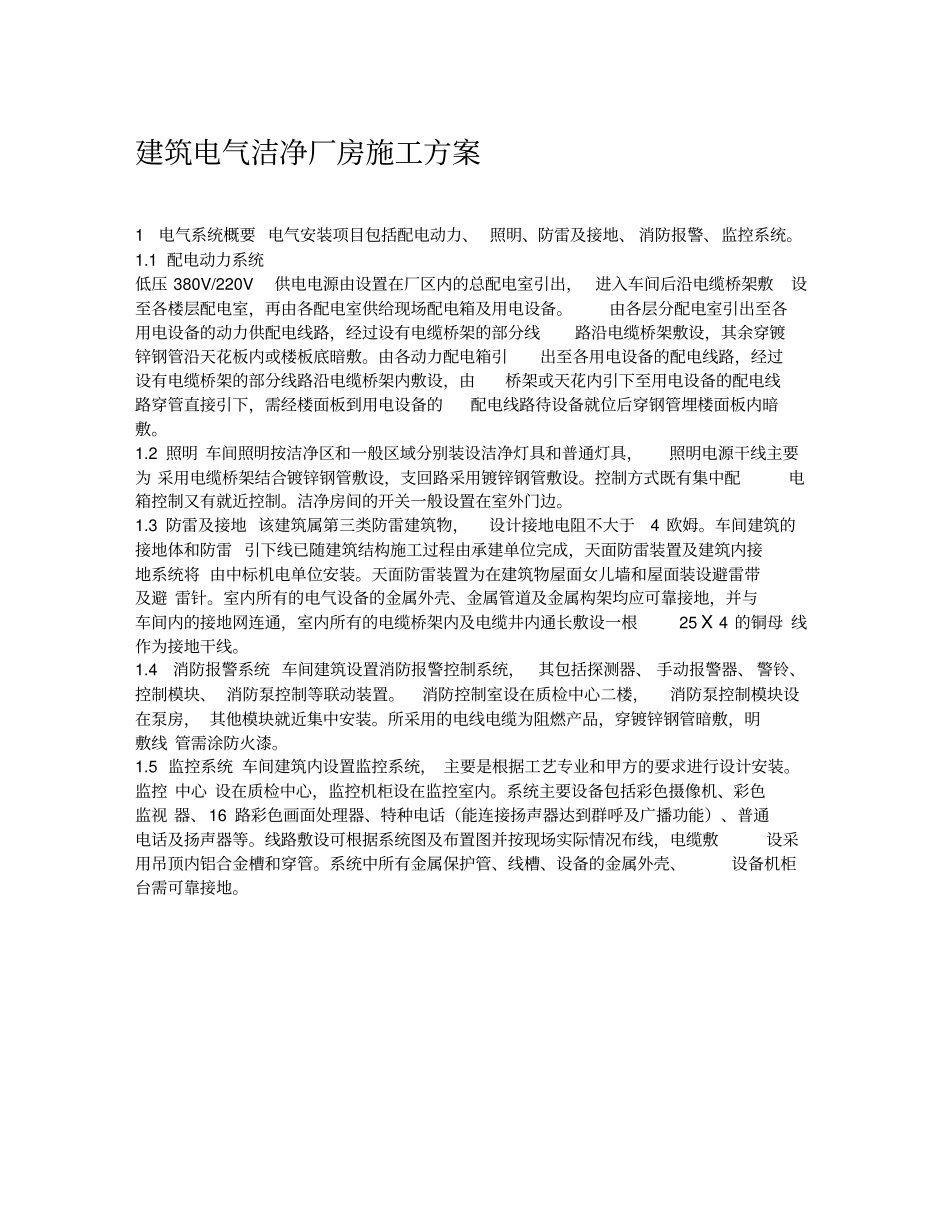

建筑电气洁净厂房施工方案1电气系统概要 电气安装项目包括配电动力、 照明、防雷及接地、 消防报警、监控系统。1.1 配电动力系统低压 380V/220V供电电源由设置在厂区内的总配电室引出，进入车间后沿电缆桥架敷设至各楼层配电室，再由各配电室供给现场配电箱及用电设备。由各层分配电室引出至各用电设备的动力供配电线路，经过设有电缆桥架的部分线路沿电缆桥架敷设，其余穿镀锌钢管沿天花板内或楼板底暗敷。由各动力配电箱引出至各用电设备的配电线路，经过设有电缆桥架的部分线路沿电缆桥架内敷设，由桥架或天花内引下至用电设备的配电线路穿管直接引下，需经楼面板到用电设备的配电线路待设备就位后穿钢管埋楼面板内暗敷。1.2 照明 车间照明按洁净区和一般区域分别装设洁净灯具和普通灯具，照明电源干线主要为 采用电缆桥架结合镀锌钢管敷设，支回路采用镀锌钢管敷设。控制方式既有集中配电箱控制又有就近控制。洁净房间的开关一般设置在室外门边。1.3 防雷及接地 该建筑属第三类防雷建筑物，设计接地电阻不大于4 欧姆。车间建筑的接地体和防雷 引下线已随建筑结构施工过程由承建单位完成，天面防雷装置及建筑内接地系统将 由中标机电单位安装。天面防雷装置为在建筑物屋面女儿墙和屋面装设避雷带及避 雷针。室内所有的电气设备的金属外壳、金属管道及金属构架均应可靠接地，并与车间内的接地网连通，室内所有的电缆桥架内及电缆井内通长敷设一根25 X 4 的铜母 线作为接地干线。1.4消防报警系统 车间建筑设置消防报警控制系统，其包括探测器、 手动报警器、 警铃、控制模块、 消防泵控制等联动装置。消防控制室设在质检中心二楼，消防泵控制模块设在泵房， 其他模块就近集中安装。所采用的电线电缆为阻燃产品，穿镀锌钢管暗敷，明敷线 管需涂防火漆。1.5 监控系统 车间建筑内设置监控系统， 主要是根据工艺专业和甲方的要求进行设计安装。监控 中心 设在质检中心，监控机柜设在监控室内。系统主要设备包括彩色摄像机、彩色监视 器、16 路彩色画面处理器、特种电话（能连接扬声器达到群呼及广播功能）、普通电话及扬声器等。线路敷设可根据系统图及布置图并按现场实际情况布线，电缆敷设采用吊顶内铝合金槽和穿管。系统中所有金属保护管、线槽、设备的金属外壳、设备机柜台需可靠接地。2 电气安装步骤及施工配合该电气施工的主要工作内容为电缆桥架安装、镀锌电线管敷设、配电箱柜安装、电缆电线敷设、动力设备检...
