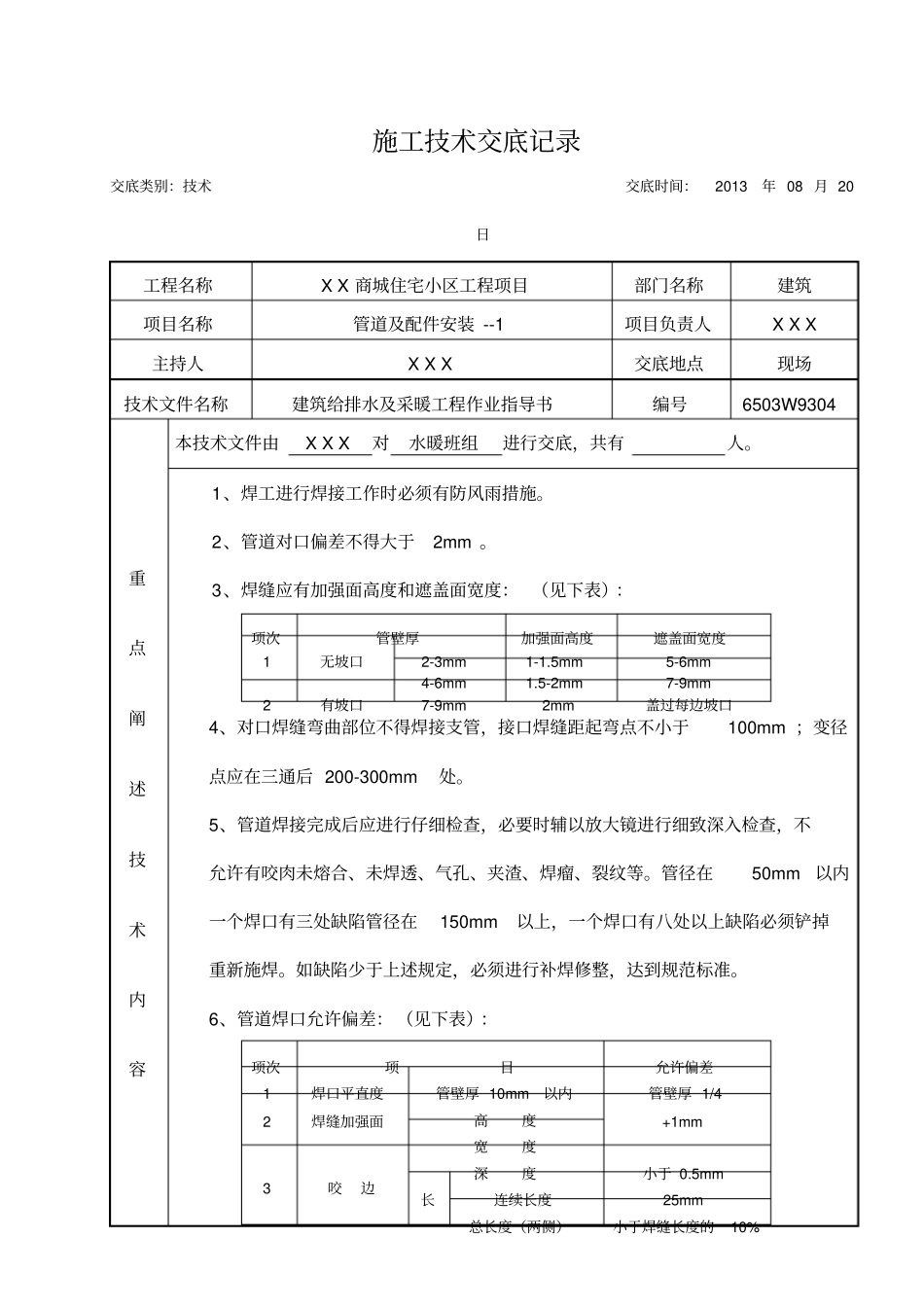

施工技术交底记录交底类别：技术交底时间：2013 年 08 月 20 日工程名称X X 商城住宅小区工程项目部门名称建筑项目名称管道及配件安装 --1 项目负责人X X X 主持人X X X 交底地点现场技术文件名称建筑给排水及采暖工程作业指导书编号6503W9304重点阐述技术内容本技术文件由X X X 对水暖班组进行交底，共有人。1、焊工进行焊接工作时必须有防风雨措施。2、管道对口偏差不得大于2mm 。3、焊缝应有加强面高度和遮盖面宽度： （见下表）：项次管壁厚加强面高度遮盖面宽度1 无坡口2-3mm 1-1.5mm 5-6mm 4-6mm 1.5-2mm 7-9mm 2 有坡口7-9mm 2mm 盖过每边坡口4、对口焊缝弯曲部位不得焊接支管，接口焊缝距起弯点不小于100mm ；变径点应在三通后 200-300mm处。5、管道焊接完成后应进行仔细检查，必要时辅以放大镜进行细致深入检查，不允许有咬肉未熔合、未焊透、气孔、夹渣、焊瘤、裂纹等。管径在50mm以内一个焊口有三处缺陷管径在150mm以上，一个焊口有八处以上缺陷必须铲掉重新施焊。如缺陷少于上述规定，必须进行补焊修整，达到规范标准。6、管道焊口允许偏差： （见下表）：项次项目允许偏差1 焊口平直度管壁厚 10mm以内管壁厚 1/4 2 焊缝加强面高度+1mm 宽度3 咬边深度小于 0.5mm 长连续长度25mm 总长度（两侧）小于焊缝长度的10% 7、焊缝与母材应过渡圆滑。8、管道接口在任何情况下都不得设置在墙体或楼板内。9、焊接连接的水平干管变径管，必须采用偏心变径管，安装时必须保证上平。支管开孔焊接时，，应距变径管 200mm-300mm。10 、布置在吊顶和非采暖房间里的采暖干管，必须采取保温措施。11 、管道支架不得设在焊缝处，距焊缝应不小于50mm-100mm。参加交底人员意见被交底人：参加交底人员签字施工技术交底记录交底类别：技术交底时间：2013 年 08 月 20 日工程名称X X 商城住宅小区工程项目部门名称建筑项目名称管道及配件安装 --2 项目负责人X X X 主持人X X X 交底地点现场技术文件名称建筑给排水及采暖工程作业指导书编号6503W9304重本技术文件由X X X 对水暖班组进行交底，共有人。点阐述技术内容1、采暖管道不得穿过烟道、风道。管道固定支架的形式及安装位置必须符合设计要求。如设计无要求，则必须符合下表： （此表支架间距同样适用于冷、热水管道）。公称直径 （ mm ）15 20 25 32 40 50 70 80 100 支架最保温管2 2.5 2.5 2.5 3 3 4 4 4.5 非保...
