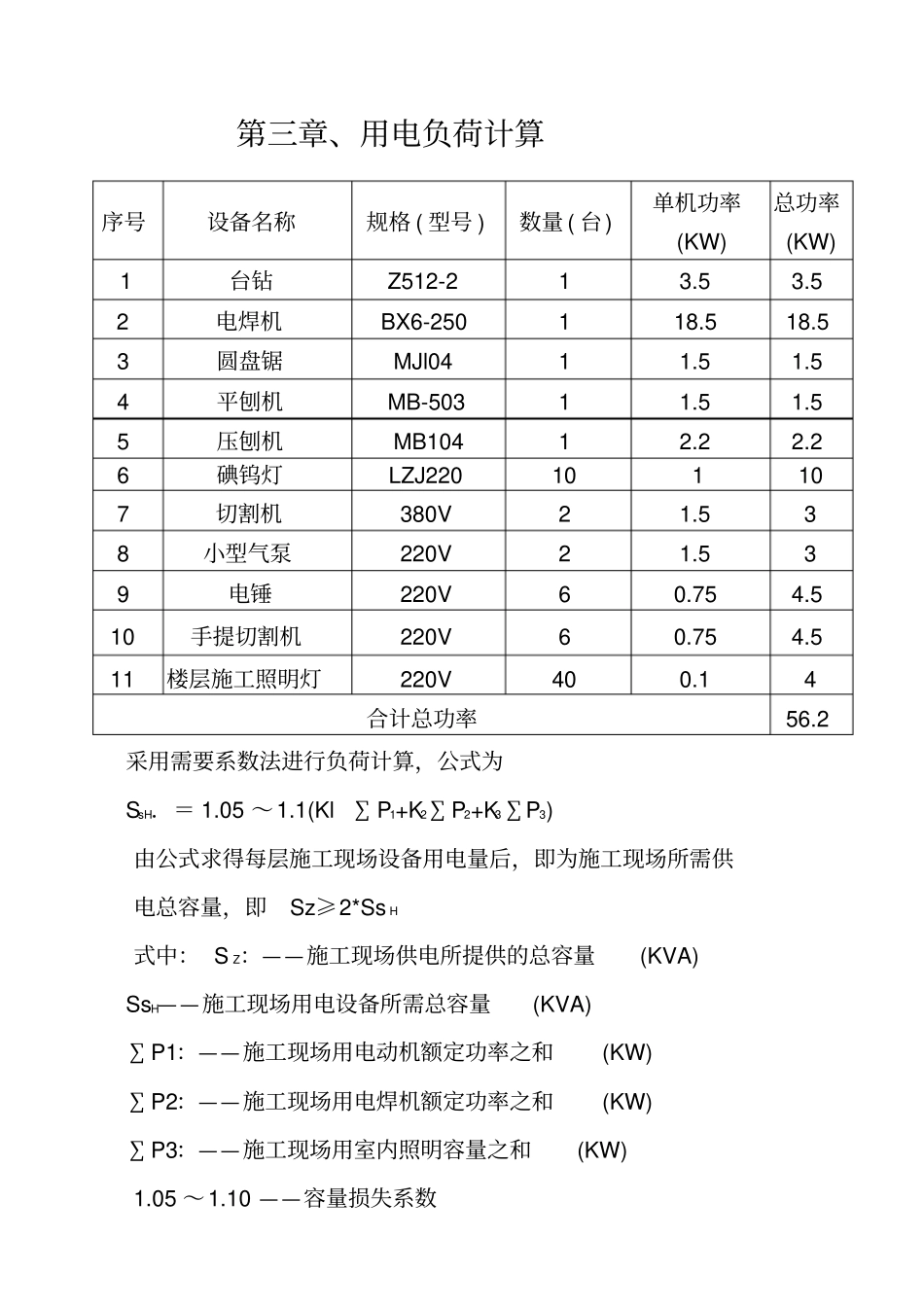

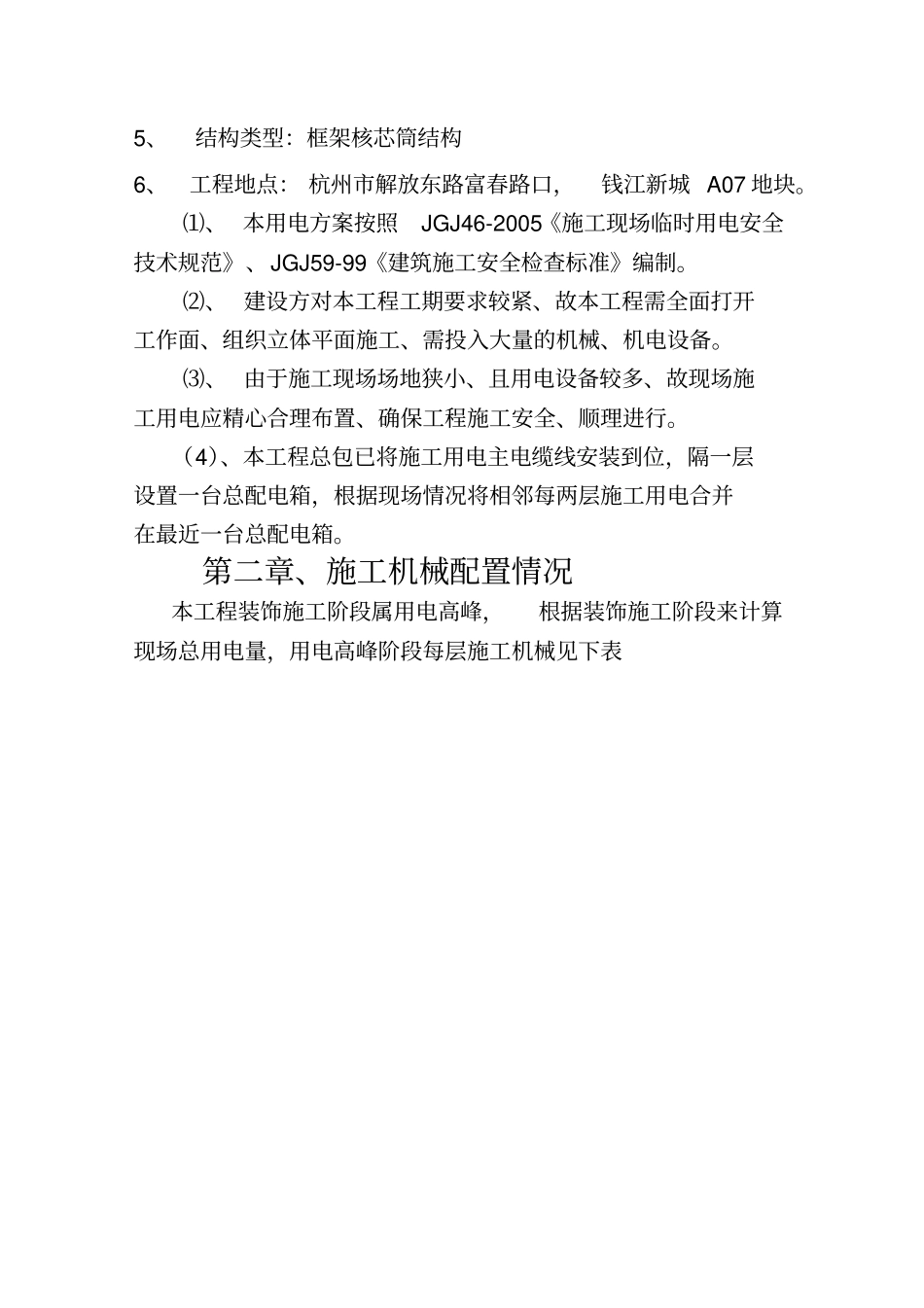

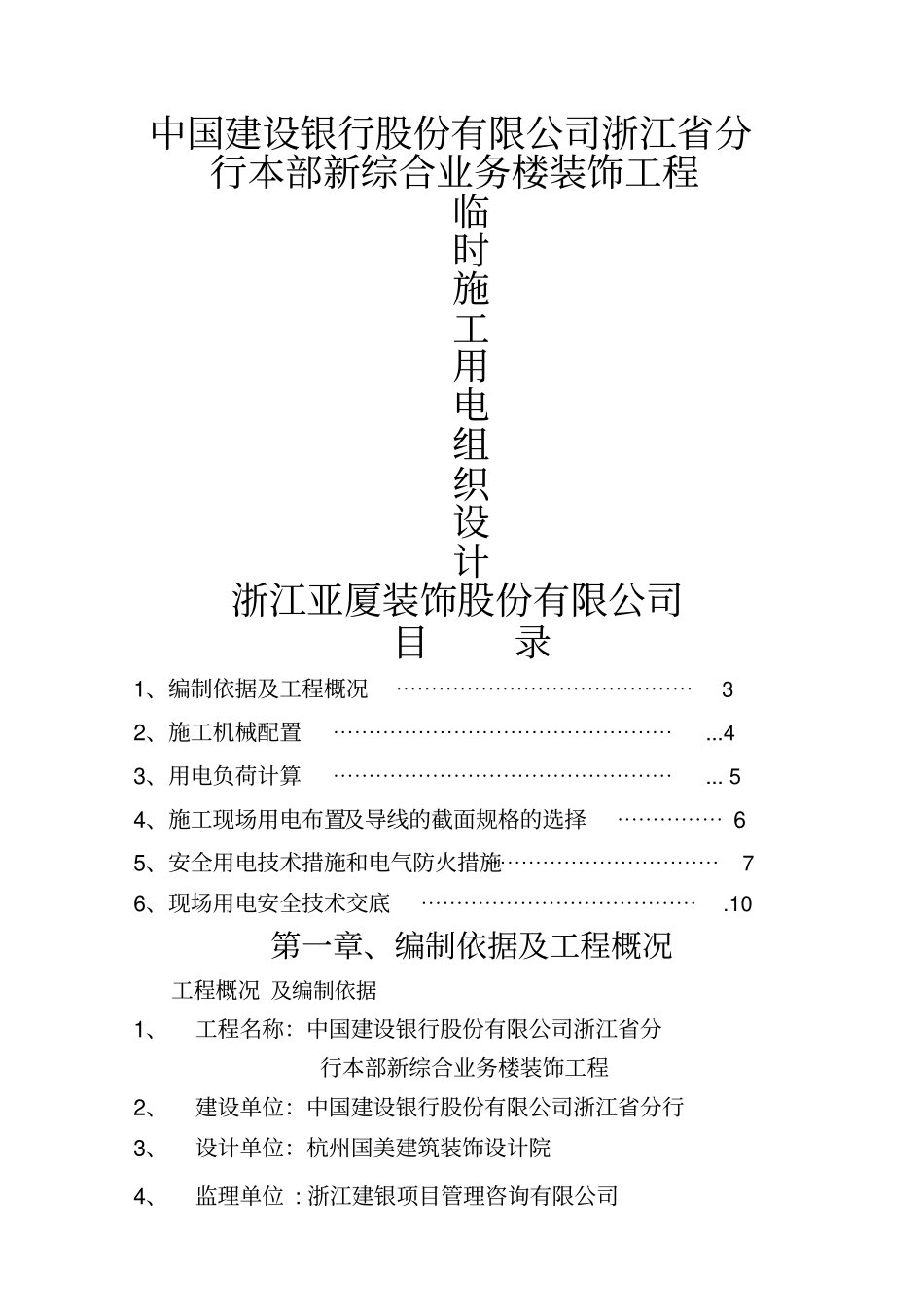

中国建设银行股份有限公司浙江省分行本部新综合业务楼装饰工程临时施工用电组织设计浙江亚厦装饰股份有限公司目录1、编制依据及工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2、施工机械配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...4 3、用电负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 5 4、施工现场用电布置及导线的截面规格的选择⋯⋯⋯⋯⋯ 65、安全用电技术措施和电气防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 6、现场用电安全技术交底⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10第一章、编制依据及工程概况工程概况 及编制依据1、工程名称：中国建设银行股份有限公司浙江省分行本部新综合业务楼装饰工程2、建设单位：中国建设银行股份有限公司浙江省分行3、设计单位：杭州国美建筑装饰设计院4、监理单位 : 浙江建银项目管理咨询有限公司5、结构类型：框架核芯筒结构6、工程地点： 杭州市解放东路富春路口，钱江新城 A07 地块。⑴、 本用电方案按照JGJ46-2005《施工现场临时用电安全技术规范》、JGJ59-99《建筑施工安全检查标准》编制。⑵、 建设方对本工程工期要求较紧、故本工程需全面打开工作面、组织立体平面施工、需投入大量的机械、机电设备。⑶、 由于施工现场场地狭小、且用电设备较多、故现场施工用电应精心合理布置、确保工程施工安全、顺理进行。（4）、本工程总包已将施工用电主电缆线安装到位，隔一层设置一台总配电箱，根据现场情况将相邻每两层施工用电合并在最近一台总配电箱。第二章、施工机械配置情况本工程装饰施工阶段属用电高峰，根据装饰施工阶段来计算现场总用电量，用电高峰阶段每层施工机械见下表第三章、用电负荷计算采用需要系数法进行负荷计算，公式为SsH．＝ 1.05 ～1.1(Kl ∑ P1+K2∑P2+K3∑P3) 由公式求得每层施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥2*Ss H式中： S Z：——施工现场供电所提供的总容量(KVA) SsH——施工现场用电设备所需总容量(KVA) ∑P1：——施工现场用电动机额定功率之和(KW) ∑P2：——施工现场用电焊机额定功率之和(KW) ∑P3：——施工现场用室内照明容量之和(KW) 1.05 ～1.10 ——容量损失系数序号设备名称规格 ( 型号 ) 数量 ( 台) 单机功率(KW) 总功率(KW) 1 台钻Z512-2 1 3.5 3.5 2 电焊机BX6-250 1 18.5 18.5 3 圆盘锯MJl04 1 1.5 1.5 4 平刨机MB-503 1 1.5 1.5 5 压刨机MB104 1 2.2 2.2 6 碘钨灯LZJ220 10 1 10 7 ...
