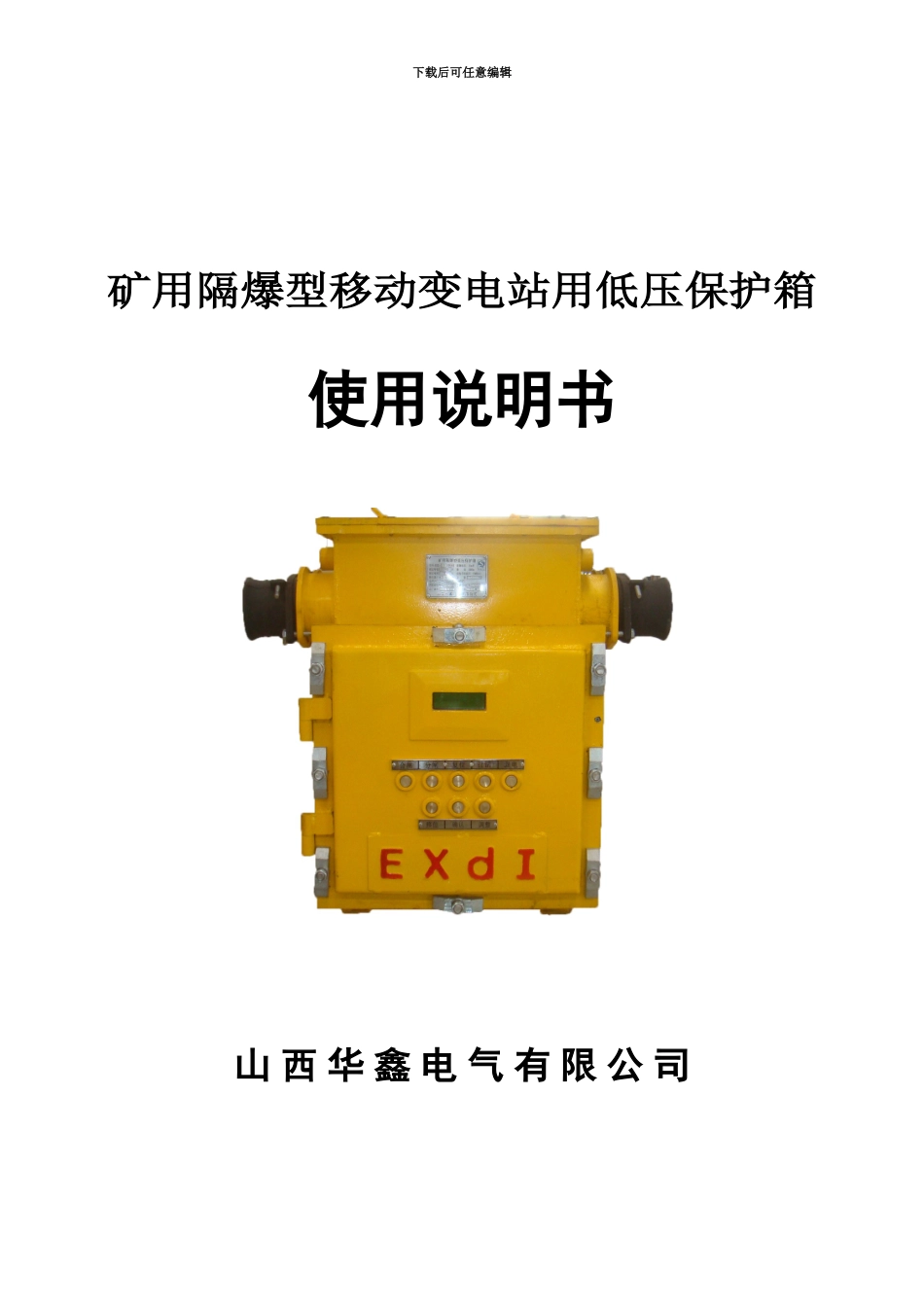

下载后可任意编辑bb 矿用隔爆型移动变电站用低压保护箱使用说明指导书下载后可任意编辑矿用隔爆型移动变电站用低压保护箱 使用说明书山 西 华 鑫 电 气 有 限 公 司下载后可任意编辑目 录一、适用范围...................................................1二、环境条件...................................................1三、技术特征...................................................1四、结构特征...................................................4五、电气原理...................................................5六、安装、维护、运行...........................................5七、保护整定操作说明：.........................................6八、注意事项：.................................................9九、运输与贮存.................................................9十、产品的成套性...............................................9十一、附图....................................................10下载后可任意编辑安 装 使 用 前 请 详 细 阅 读 使 用 说 明 书一、适用范围BXB 系列矿用隔爆型移动变电站用低压保护箱（以下简称保护箱）主要用于额定电压 3300V、1140V、660V，额定频率 50Hz，额定电流至 800A，三相沟通中性点不直接接地的供电系统中的矿用隔爆型移动变电站低压侧，与我厂生产的 KBG 矿用隔爆型移动变电站用永磁高压真空开关配套运行，对移动变电站进行配套、控制，实行不频繁通断操作和漏电、漏电闭锁、短路、过载、过压、欠压、断相等保护。二、环境条件1、环境温度-20℃~ +40℃2、海拔高度不超过 2000m（~）3、周围相对湿度不大于 95%（+25℃时）4、具有甲烷、煤尘等混合气体的矿井下5、无强烈颠簸和冲击振动的地方6、能防止滴水的地方7、水平安装（倾斜度不超过 15 度）三、技术特征 1、执行标准：JB871-2000 GB8286-2024 Q/SXHX001-2024 D02-2024 2、型号含义： BX B □ -800 /□ Y 移动变电站用额定电压V 最大额定电流：A 设计序号（Ⅰ：大法兰；Ⅱ：小法兰） 隔 爆 型 保 护 箱 3、产品型式保护箱为矿用隔爆型：ExdI 4、额定参数（1）额定电压 660V、1140V、3300V下载后可任意编辑（2）额定电流 800A（3）额定频率 50Hz（4）工作电压 AC100V（5）介电强度及绝缘电阻保护箱各带电回路按工作电压其绝缘电阻及应...
