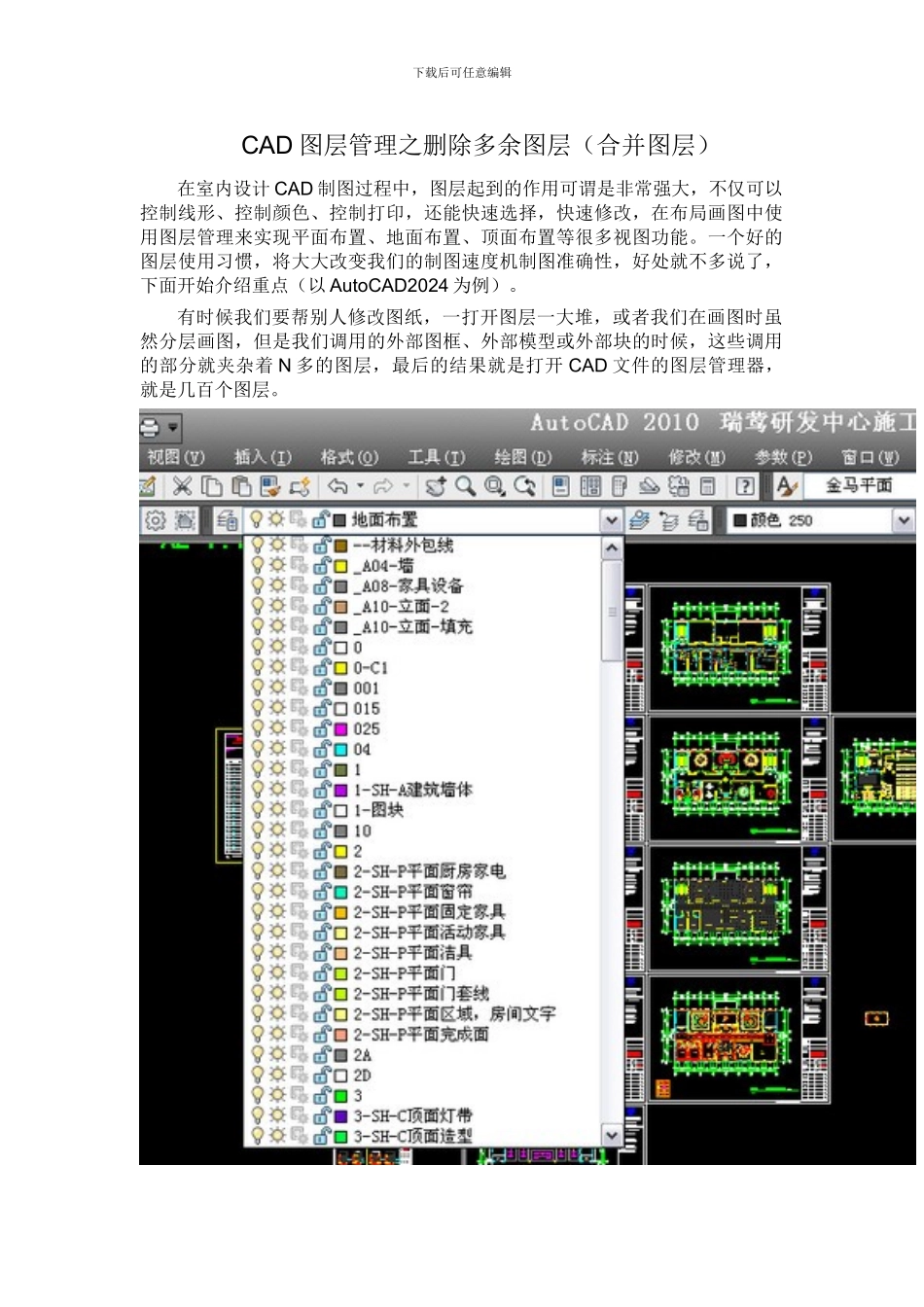

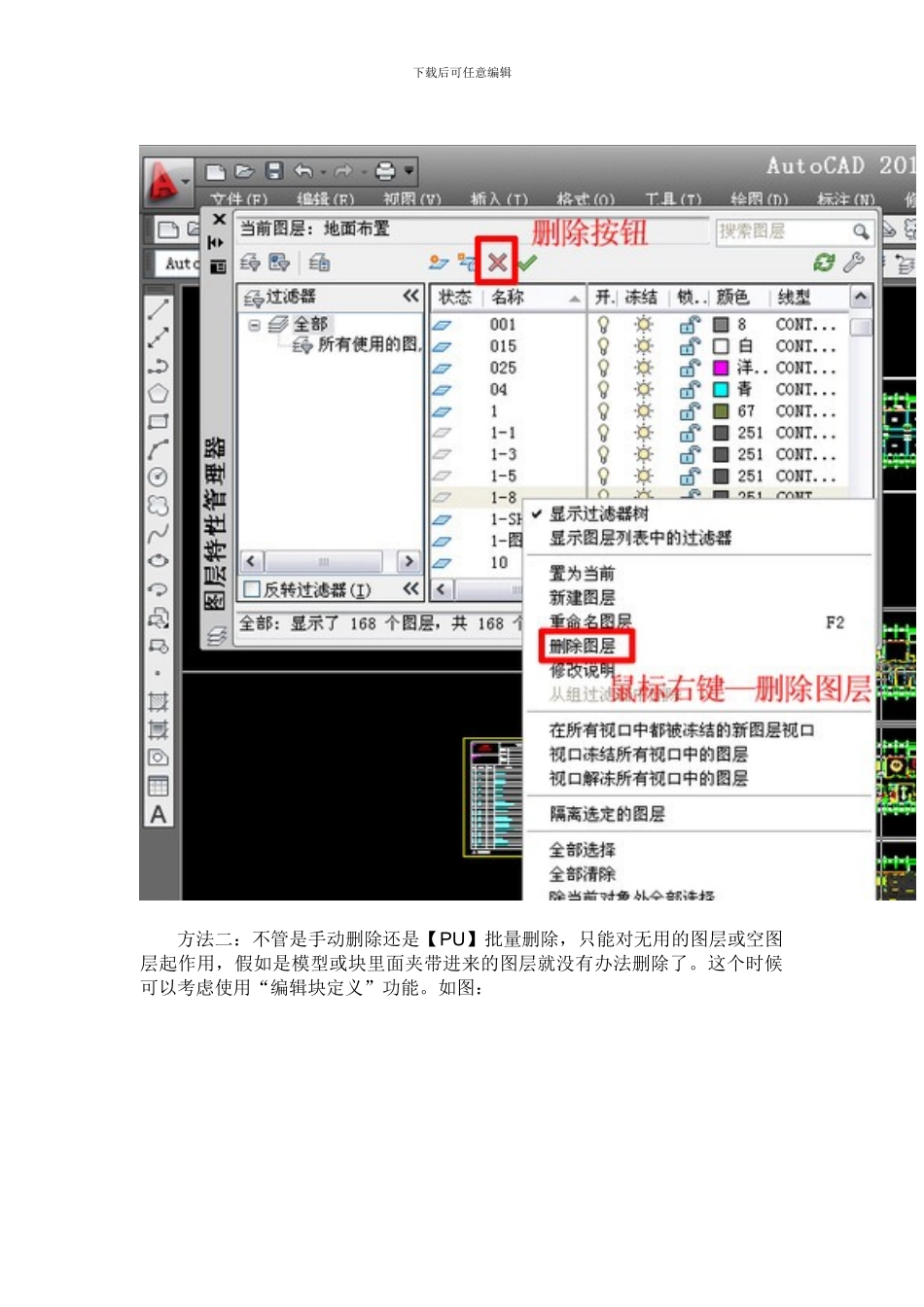

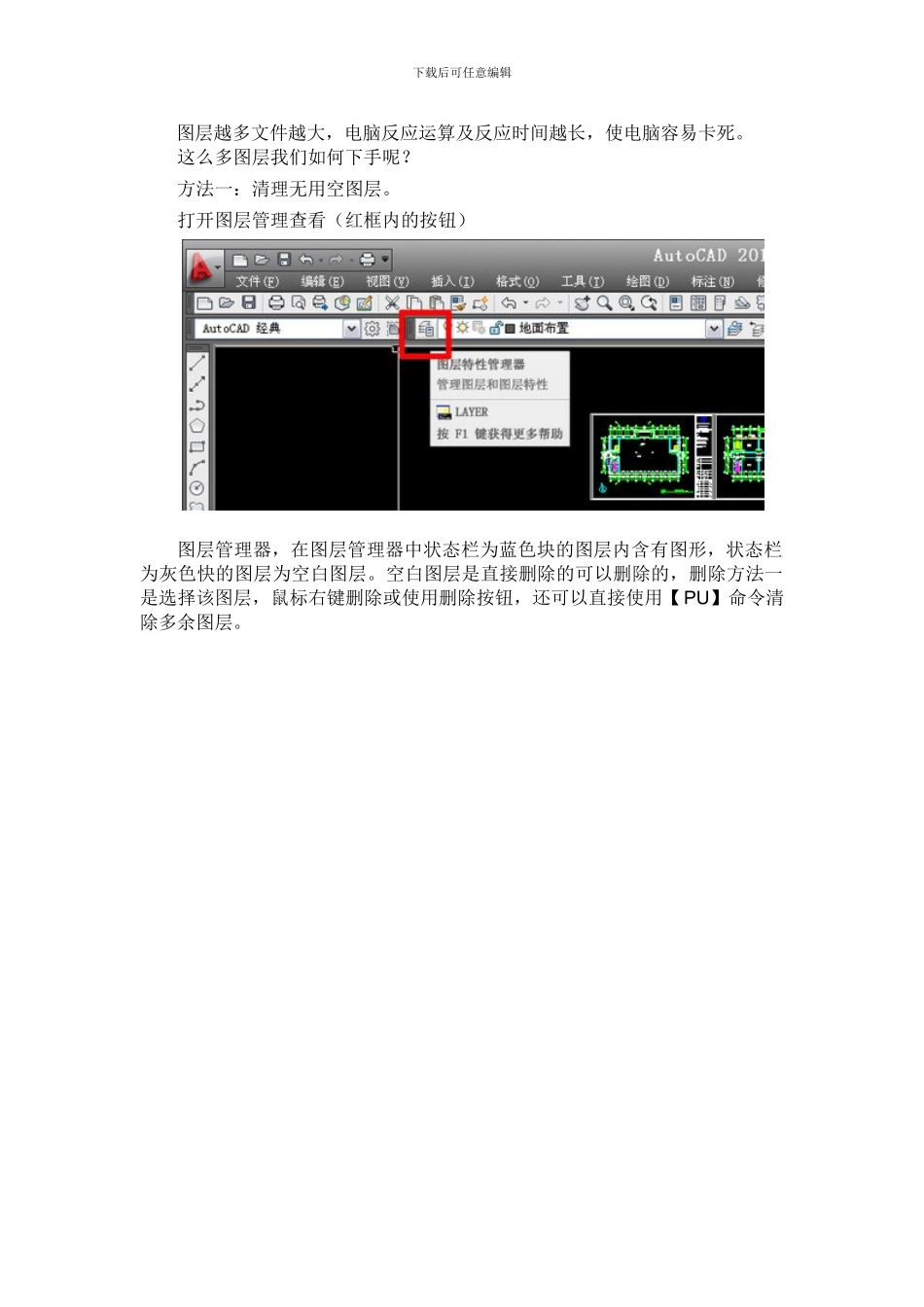

下载后可任意编辑CAD 图层管理之删除多余图层（合并图层）在室内设计 CAD 制图过程中，图层起到的作用可谓是非常强大，不仅可以控制线形、控制颜色、控制打印，还能快速选择，快速修改，在布局画图中使用图层管理来实现平面布置、地面布置、顶面布置等很多视图功能。一个好的图层使用习惯，将大大改变我们的制图速度机制图准确性，好处就不多说了，下面开始介绍重点（以 AutoCAD2024 为例）。有时候我们要帮别人修改图纸，一打开图层一大堆，或者我们在画图时虽然分层画图，但是我们调用的外部图框、外部模型或外部块的时候，这些调用的部分就夹杂着 N 多的图层，最后的结果就是打开 CAD 文件的图层管理器，就是几百个图层。下载后可任意编辑 图层越多文件越大，电脑反应运算及反应时间越长，使电脑容易卡死。这么多图层我们如何下手呢？方法一：清理无用空图层。打开图层管理查看（红框内的按钮） 图层管理器，在图层管理器中状态栏为蓝色块的图层内含有图形，状态栏为灰色快的图层为空白图层。空白图层是直接删除的可以删除的，删除方法一是选择该图层，鼠标右键删除或使用删除按钮，还可以直接使用【PU】命令清除多余图层。下载后可任意编辑 方法二：不管是手动删除还是【PU】批量删除，只能对无用的图层或空图层起作用，假如是模型或块里面夹带进来的图层就没有办法删除了。这个时候可以考虑使用“编辑块定义”功能。如图：下载后可任意编辑双击需要编辑的块，出现“编辑块定义”的对话框，点击“确定”后进入下载后可任意编辑选择全部，看到这个桌子的图层在“物体”层上，同时该物体在制图布置中却在“平面布置”层上。下载后可任意编辑对于这个的情况，不管“物体”层也好，还是“平面布置”层也好，对于CAD 系统来说都是有用的图层，无法删除。但对于我们画图使用者来说，现在“物体”层就是一个需要删除的无用层。我们只有改变“桌子构成线”所在图层的归属，才可以使这个桌子不属于“物体”层。我们直接在“编辑块定义”里面选中，然后改变其所在层归属。下载后可任意编辑由于“块”的统一性，在制图中复制粘贴使用的该图块的属性将全部改变。这个方式只适合少量图层的删除。方法三：在使用方法二时候，桌子图块的“物体”层属性被归到了“平面布置”层，假如制图者本人使用，且保持这个习惯，类似的平面布置都使用“平面布置”层的话基本就没有问题了，万一每次不一样，下次做平面布置就写“平面”层，那么调用含有“平面...
