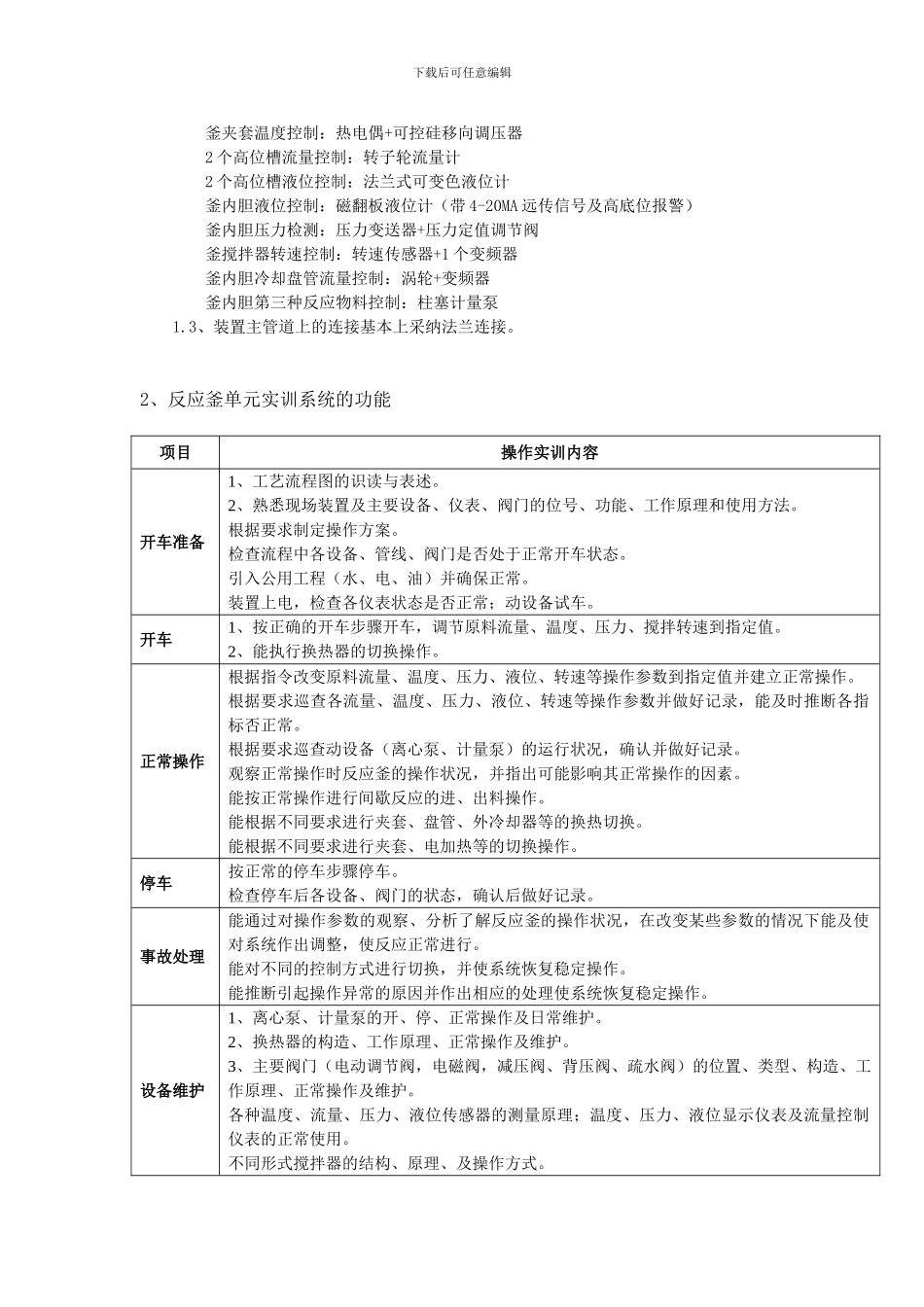

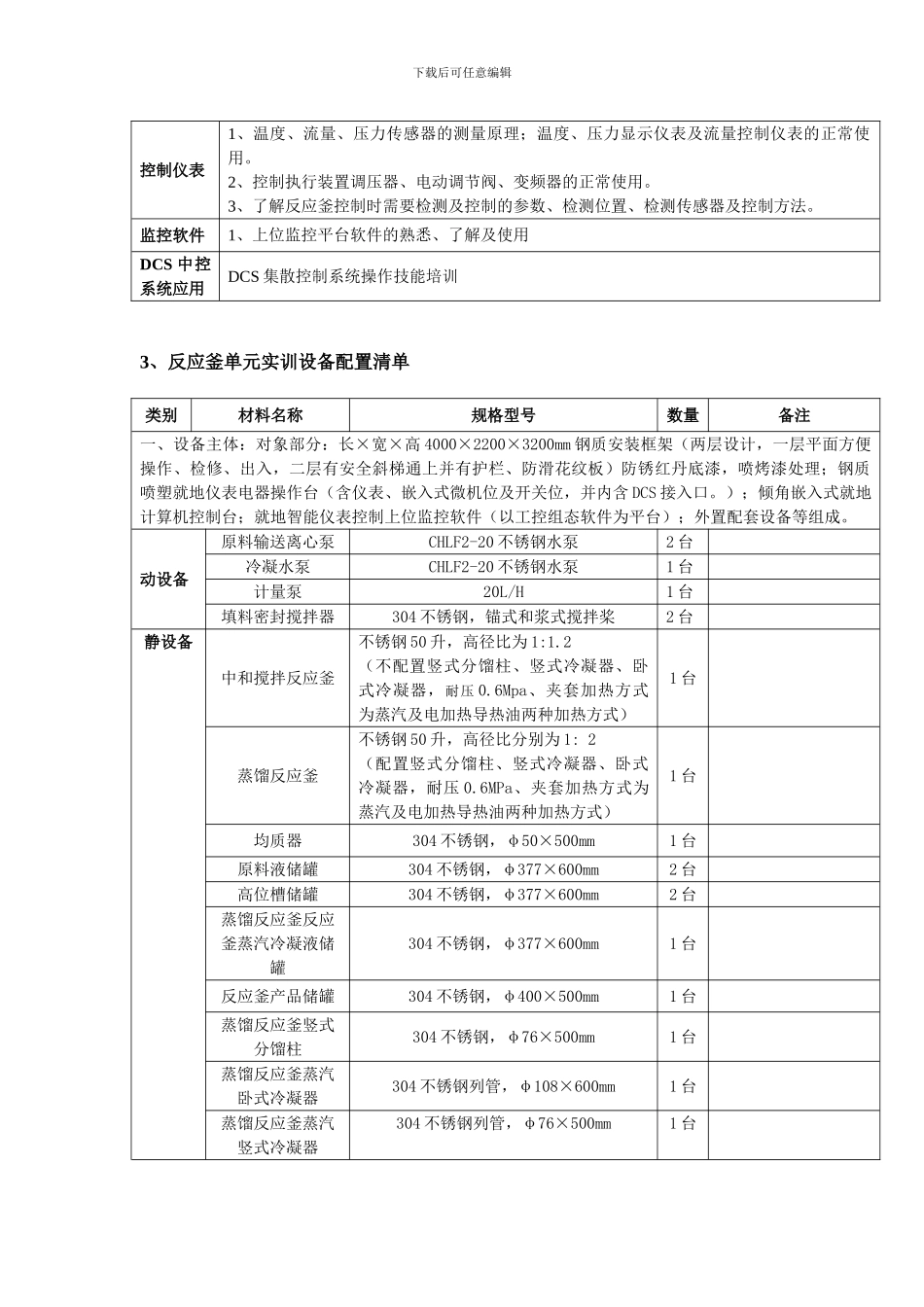

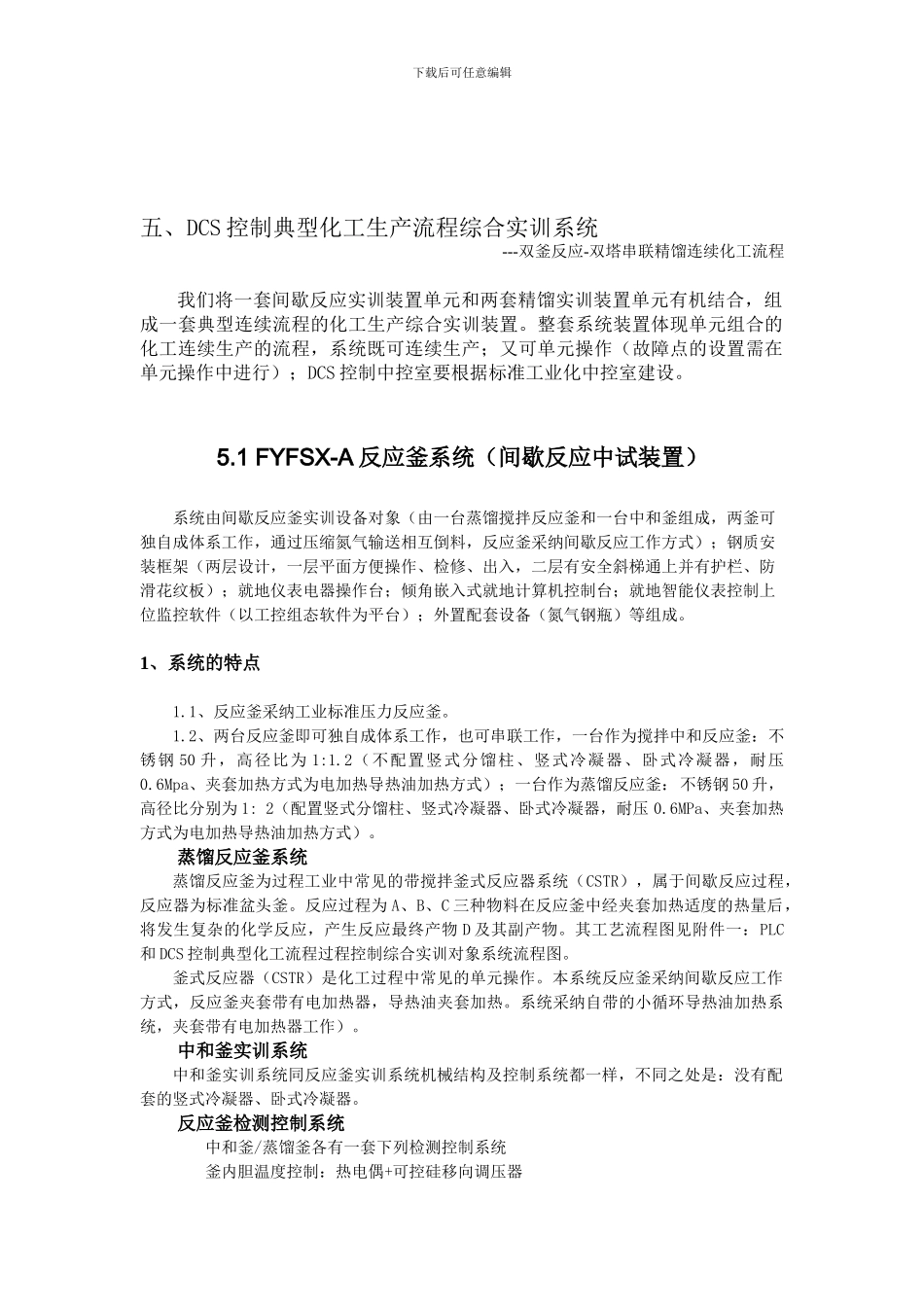

下载后可任意编辑五、DCS 控制典型化工生产流程综合实训系统 ---双釜反应-双塔串联精馏连续化工流程我们将一套间歇反应实训装置单元和两套精馏实训装置单元有机结合，组成一套典型连续流程的化工生产综合实训装置。整套系统装置体现单元组合的化工连续生产的流程，系统既可连续生产；又可单元操作（故障点的设置需在单元操作中进行）；DCS 控制中控室要根据标准工业化中控室建设。5.1 FYFSX-A 反应釜系统（间歇反应中试装置）系统由间歇反应釜实训设备对象（由一台蒸馏搅拌反应釜和一台中和釜组成，两釜可独自成体系工作，通过压缩氮气输送相互倒料，反应釜采纳间歇反应工作方式）；钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）；就地仪表电器操作台；倾角嵌入式就地计算机控制台；就地智能仪表控制上位监控软件（以工控组态软件为平台）；外置配套设备（氮气钢瓶）等组成。1、系统的特点1.1、反应釜采纳工业标准压力反应釜。1.2、两台反应釜即可独自成体系工作，也可串联工作，一台作为搅拌中和反应釜：不锈钢 50 升，高径比为 1:1.2（不配置竖式分馏柱、竖式冷凝器、卧式冷凝器，耐压0.6Mpa、夹套加热方式为电加热导热油加热方式）；一台作为蒸馏反应釜：不锈钢 50 升，高径比分别为 1: 2（配置竖式分馏柱、竖式冷凝器、卧式冷凝器，耐压 0.6MPa、夹套加热方式为电加热导热油加热方式）。蒸馏反应釜系统蒸馏反应釜为过程工业中常见的带搅拌釜式反应器系统（CSTR），属于间歇反应过程，反应器为标准盆头釜。反应过程为 A、B、C 三种物料在反应釜中经夹套加热适度的热量后，将发生复杂的化学反应，产生反应最终产物 D 及其副产物。其工艺流程图见附件一：PLC和 DCS 控制典型化工流程过程控制综合实训对象系统流程图。釜式反应器（CSTR）是化工过程中常见的单元操作。本系统反应釜采纳间歇反应工作方式，反应釜夹套带有电加热器，导热油夹套加热。系统采纳自带的小循环导热油加热系统，夹套带有电加热器工作）。中和釜实训系统中和釜实训系统同反应釜实训系统机械结构及控制系统都一样，不同之处是：没有配套的竖式冷凝器、卧式冷凝器。反应釜检测控制系统 中和釜/蒸馏釜各有一套下列检测控制系统釜内胆温度控制：热电偶+可控硅移向调压器下载后可任意编辑釜夹套温度控制：热电偶+可控硅移向调压器2 个高位槽流量控制：转子轮流量计2 个高位槽液位控制：法兰式可变色液...
