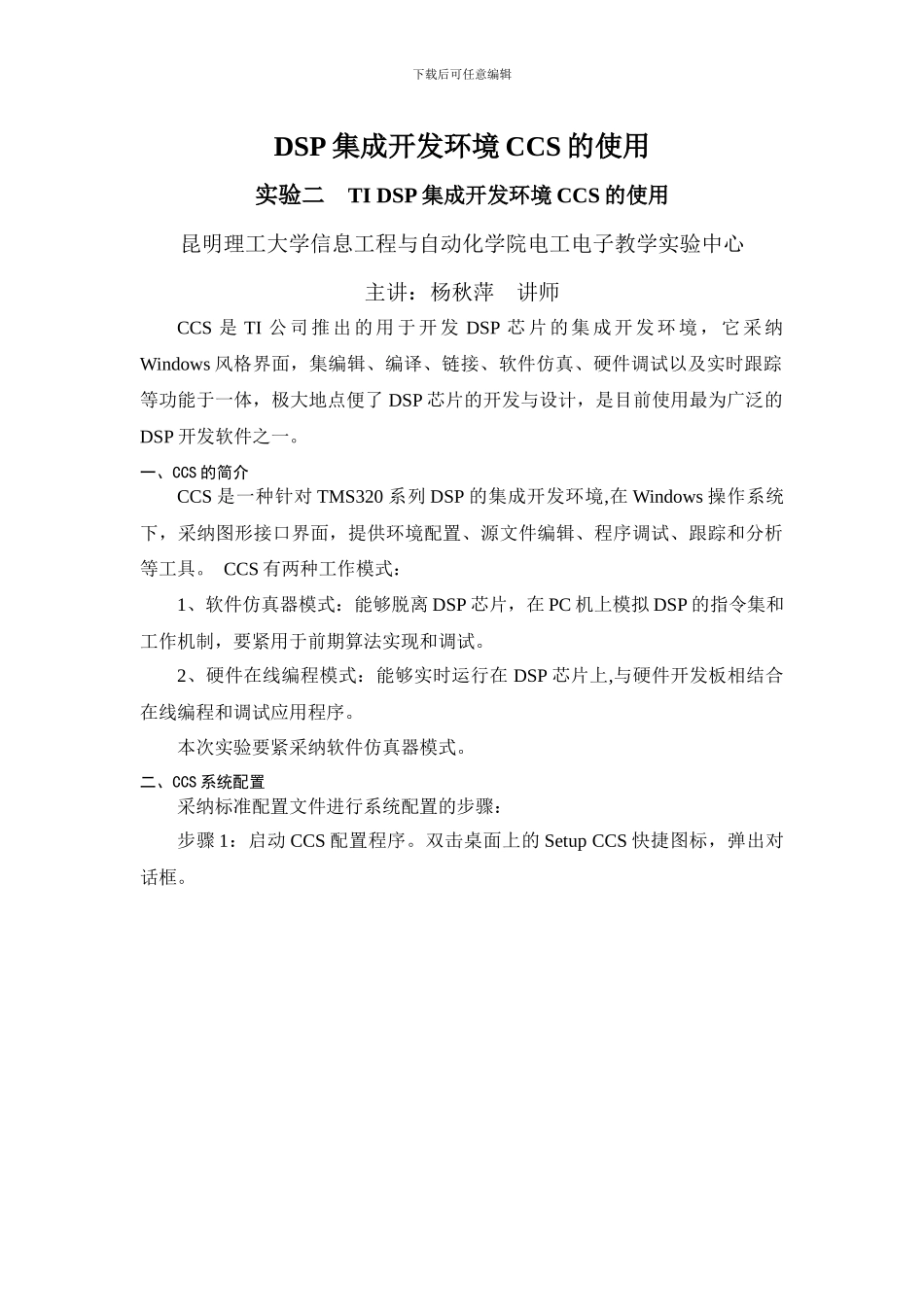

下载后可任意编辑DSP 集成开发环境 CCS 的使用实验二 TI DSP 集成开发环境 CCS 的使用昆明理工大学信息工程与自动化学院电工电子教学实验中心主讲:杨秋萍 讲师CCS 是 TI 公 司 推 出 的 用 于 开 发 DSP 芯 片 的 集 成 开 发 环 境 , 它 采 纳Windows 风格界面,集编辑、编译、链接、软件仿真、硬件调试以及实时跟踪等功能于一体,极大地点便了 DSP 芯片的开发与设计,是目前使用最为广泛的DSP 开发软件之一。 一、CCS 的简介 CCS 是一种针对 TMS320 系列 DSP 的集成开发环境,在 Windows 操作系统下,采纳图形接口界面,提供环境配置、源文件编辑、程序调试、跟踪和分析等工具。 CCS 有两种工作模式:1、软件仿真器模式:能够脱离 DSP 芯片,在 PC 机上模拟 DSP 的指令集和工作机制,要紧用于前期算法实现和调试。2、硬件在线编程模式:能够实时运行在 DSP 芯片上,与硬件开发板相结合在线编程和调试应用程序。本次实验要紧采纳软件仿真器模式。二、CCS 系统配置 采纳标准配置文件进行系统配置的步骤:步骤 1:启动 CCS 配置程序。双击桌面上的 Setup CCS 快捷图标,弹出对话框。可供使用的配置系统配置栏目加入配置按钮清除配置按钮系统配置窗口安装驱动程序下载后可任意编辑步骤 2:清除往常定义的配置。步骤 3:选择与目标系统相匹配的配置文件。步骤 4:将所选中的配置文件加入到系统配置中。步骤 5:安装驱动程序。点击〝Intall a Device Driver〞,弹出选择器件驱动程序对话框。步骤 6:储存系统配置。打开〝File〞菜单,单击〝Save〞按钮,将系统配置储存在系统寄存器中,完成 CCS 的系统配置。三、CCS 中常用文件名和应用界面1、常用文件名 * d —— 链接命令文件;*.obj —— 由源文件编译或汇编后所生成的目标文件;*.out —— 完成编译、汇编、链接后所形成的可执行文件,可在 CCS 监控下调试和执行。工程项目窗口图形显示窗口内存显示窗口寄存器显示窗口主菜单工具条反汇编窗口源程序编辑窗口下载后可任意编辑2、应用界面四、实验举例1.创建新工程利用 CCS 创建一个新工程,然后向该工程中添加源代码文件和库文件。1)CCS 的安装名目为 c:\ti,第一在文件夹 c:\ti\myprojects\下建立一个新的文件夹,命名为 volume1。2)将 c:\ti\tutorial\target(sim54xx 或 dsk5402 等)\volume1 文件夹中的内容拷贝到该新建的文件夹中。3)启 动...
