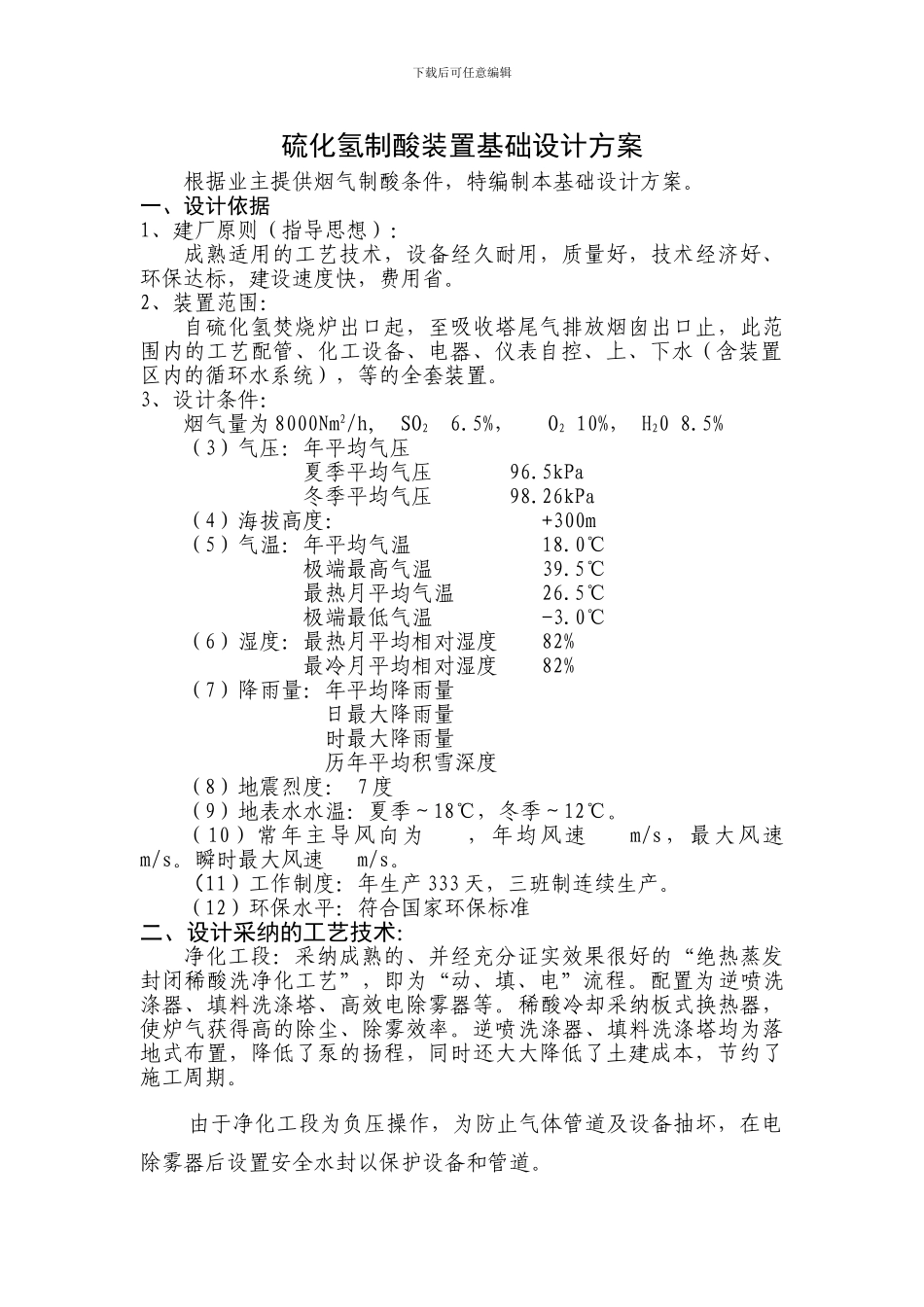

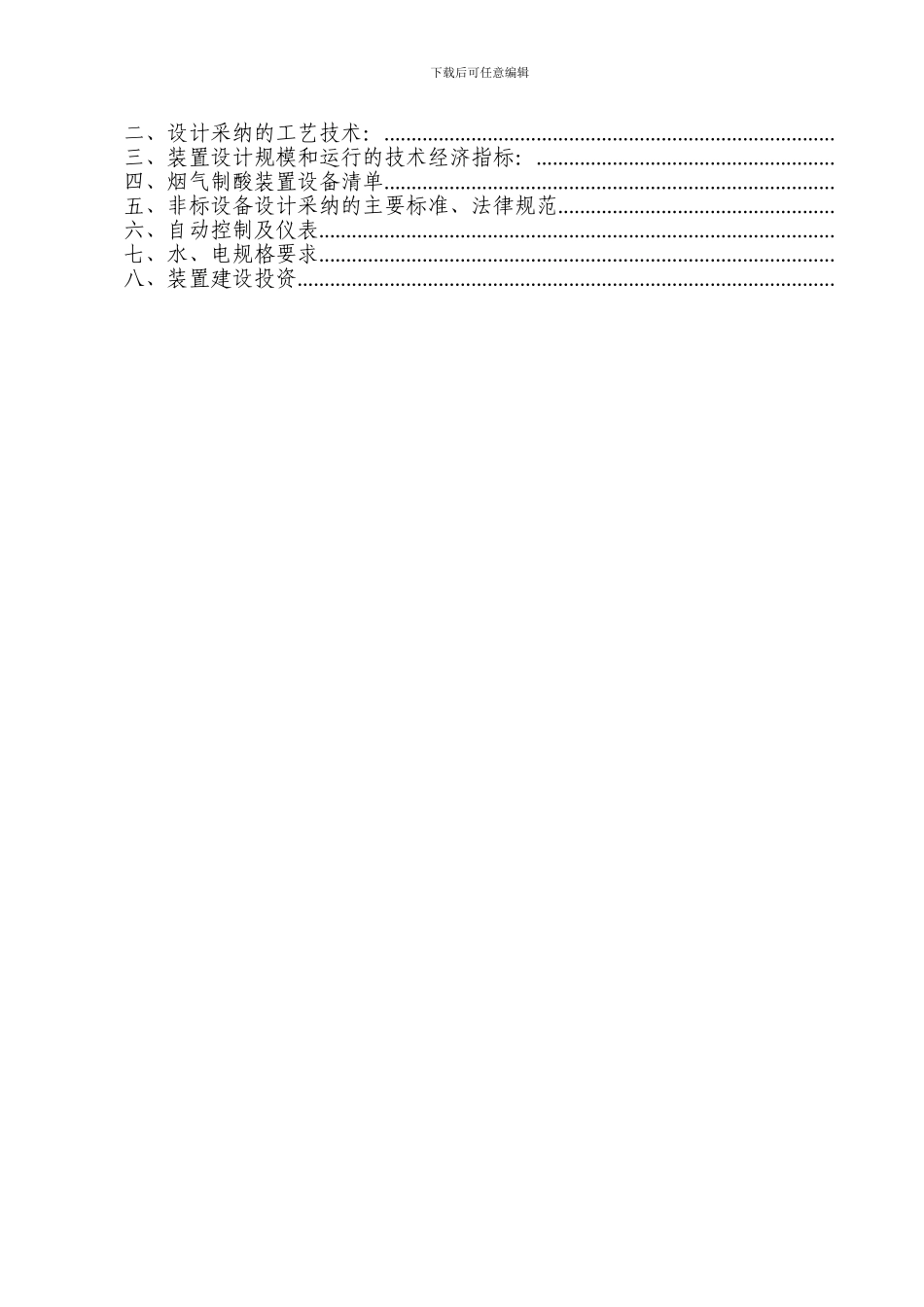

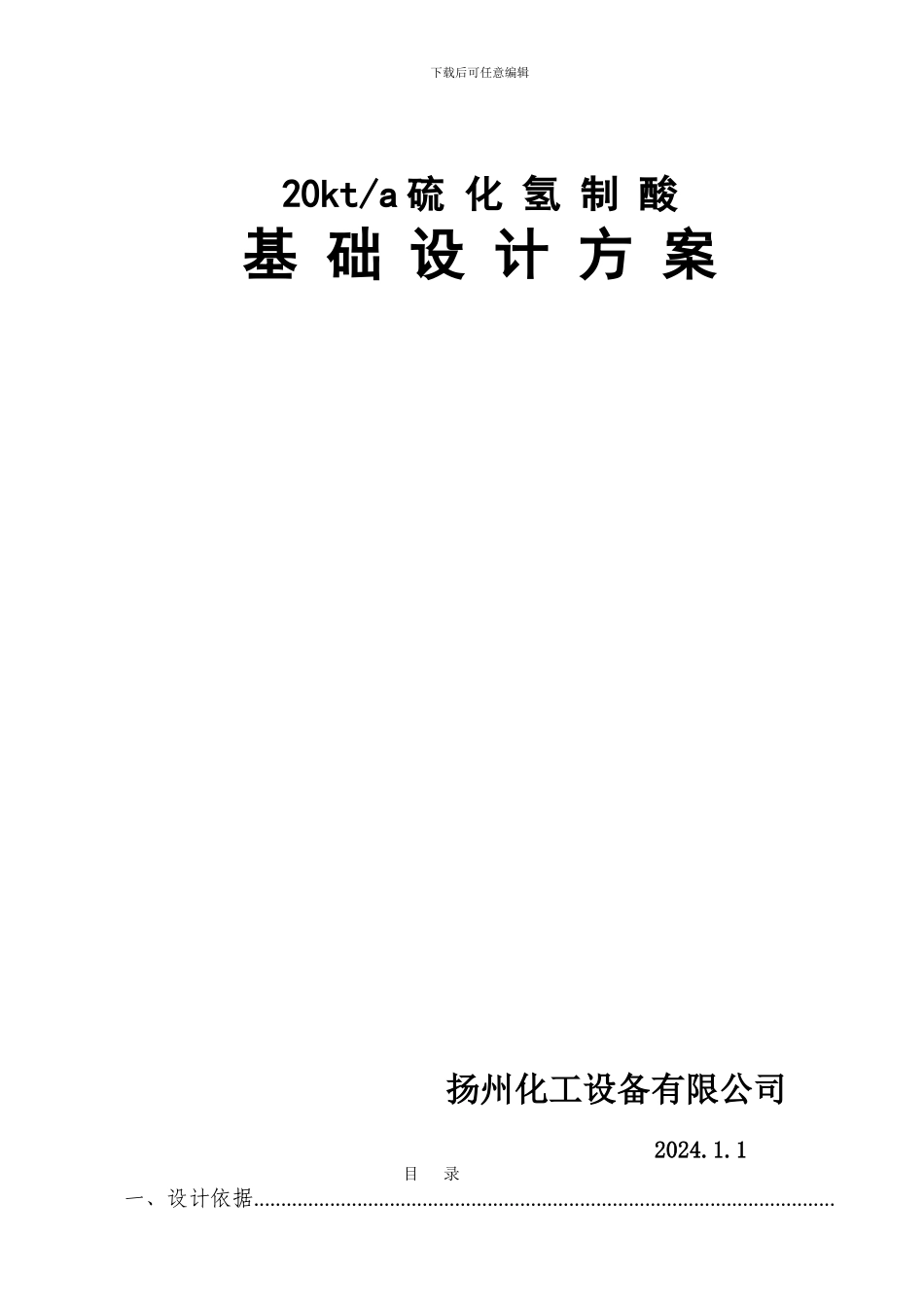

下载后可任意编辑20kt/a 硫 化 氢 制 酸基 础 设 计 方 案扬州化工设备有限公司 2024.1.1目 录一、设计依据...........................................................................................................下载后可任意编辑二、设计采纳的工艺技术：...................................................................................三、装置设计规模和运行的技术经济指标：.......................................................四、烟气制酸装置设备清单...................................................................................五、非标设备设计采纳的主要标准、法律规范...................................................六、自动控制及仪表...............................................................................................七、水、电规格要求...............................................................................................八、装置建设投资...................................................................................................下载后可任意编辑硫化氢制酸装置基础设计方案根据业主提供烟气制酸条件，特编制本基础设计方案。一、设计依据1、建厂原则（指导思想）：成熟适用的工艺技术，设备经久耐用，质量好，技术经济好、环保达标，建设速度快，费用省。2、装置范围：自硫化氢焚烧炉出口起，至吸收塔尾气排放烟囱出口止，此范围内的工艺配管、化工设备、电器、仪表自控、上、下水（含装置区内的循环水系统），等的全套装置。3、设计条件：烟气量为 8000Nm2/h, SO2 6.5%， O2 10%， H20 8.5%（3）气压：年平均气压 夏季平均气压 96.5kPa 冬季平均气压 98.26kPa （4）海拔高度： +300m（5）气温：年平均气温 18.0℃极端最高气温 39.5℃最热月平均气温 26.5℃ 极端最低气温 -3.0℃（6）湿度：最热月平均相对湿度 82%最冷月平均相对湿度 82%（7）降雨量：年平均降雨量 日最大降雨量 时最大降雨量 历年平均积雪深度 （8）地震烈度： 7 度 （9）地表水水温：夏季～18℃，冬季～12℃。（10）常年主导风向为 ，年均风速 m/s，最大风速 m/s。瞬时最大风速 m/s。（11）工作制度：年生产 333 天，三班制连续生产。（12）环保水平：符合国家环保标准二、设计采纳的工艺技术： 净化工段：采纳成熟的、并...
