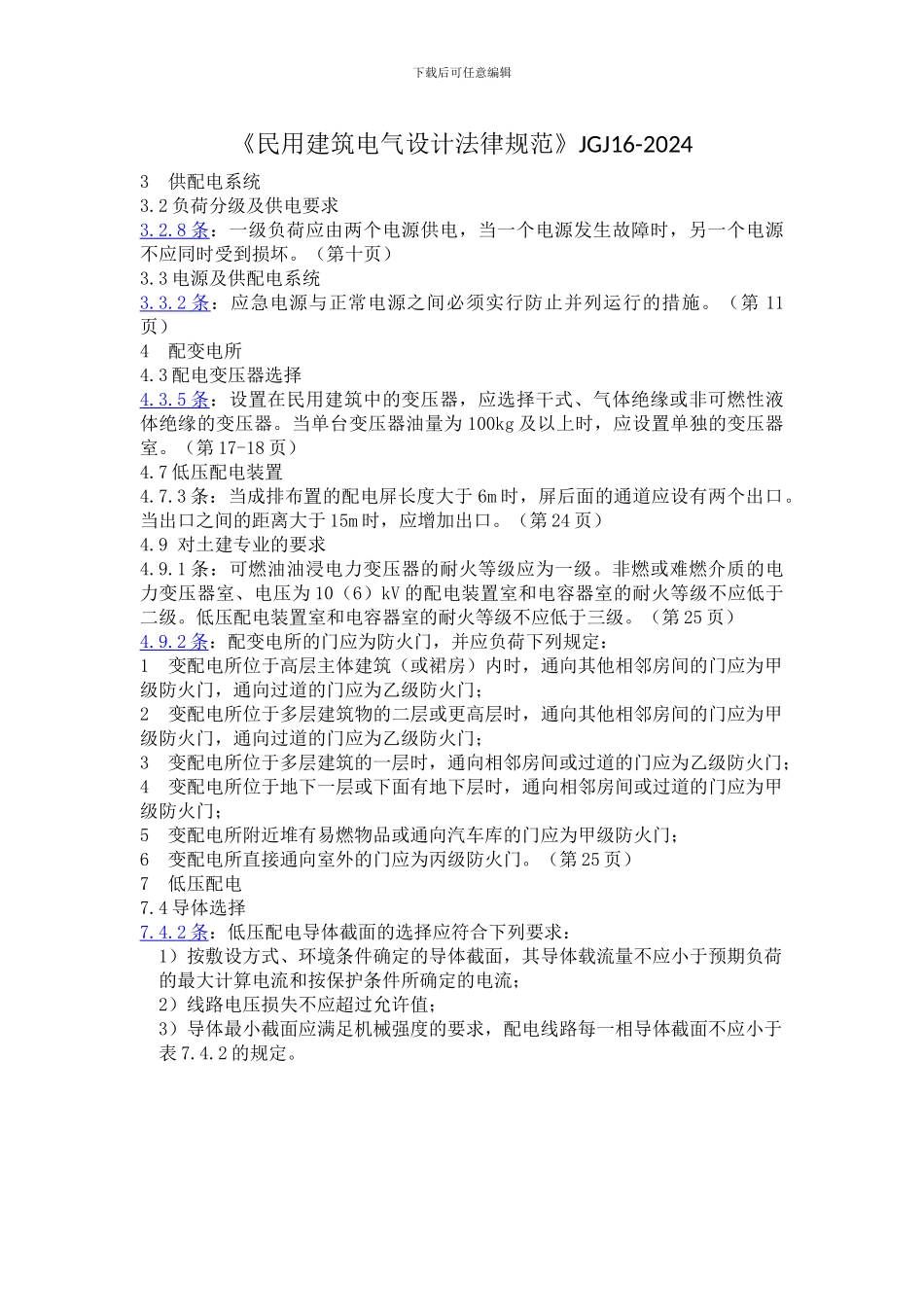

下载后可任意编辑《民用建筑电气设计法律规范》JGJ16-20243 供配电系统3.2 负荷分级及供电要求3.2.8 条 ：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。（第十页）3.3 电源及供配电系统3.3.2 条 ：应急电源与正常电源之间必须实行防止并列运行的措施。（第 11页）4 配变电所4.3 配电变压器选择4.3.5 条 ：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。当单台变压器油量为 100kg 及以上时，应设置单独的变压器室。（第 17-18 页）4.7 低压配电装置4.7.3 条：当成排布置的配电屏长度大于 6m 时，屏后面的通道应设有两个出口。当出口之间的距离大于 15m 时，应增加出口。（第 24 页）4.9 对土建专业的要求4.9.1 条：可燃油油浸电力变压器的耐火等级应为一级。非燃或难燃介质的电力变压器室、电压为 10（6）kV 的配电装置室和电容器室的耐火等级不应低于二级。低压配电装置室和电容器室的耐火等级不应低于三级。（第 25 页）4.9.2 条 ：配变电所的门应为防火门，并应负荷下列规定：1 变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变配电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变配电所位于多层建筑的一层时，通向相邻房间或过道的门应为乙级防火门；4 变配电所位于地下一层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5 变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变配电所直接通向室外的门应为丙级防火门。（第 25 页）7 低压配电7.4 导体选择7.4.2 条 ：低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流； 2）线路电压损失不应超过允许值；3）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表 7.4.2 的规定。下载后可任意编辑表 7.4.2 导体最小允许截面（第 60 页）7.4.6 条：外界可导电部分，严禁用作 PEN 导体。（第 67 页）7.5 低压电器的选择7.5.2 条：在 TN-C 系统中，严禁断开 PEN 导体，不得装设断开 PEN 导体的电器。（第 68 页）7.6 低压配电线路的保护7.6.2 条：配电线路的短路保护应在短路电流对导体和...
