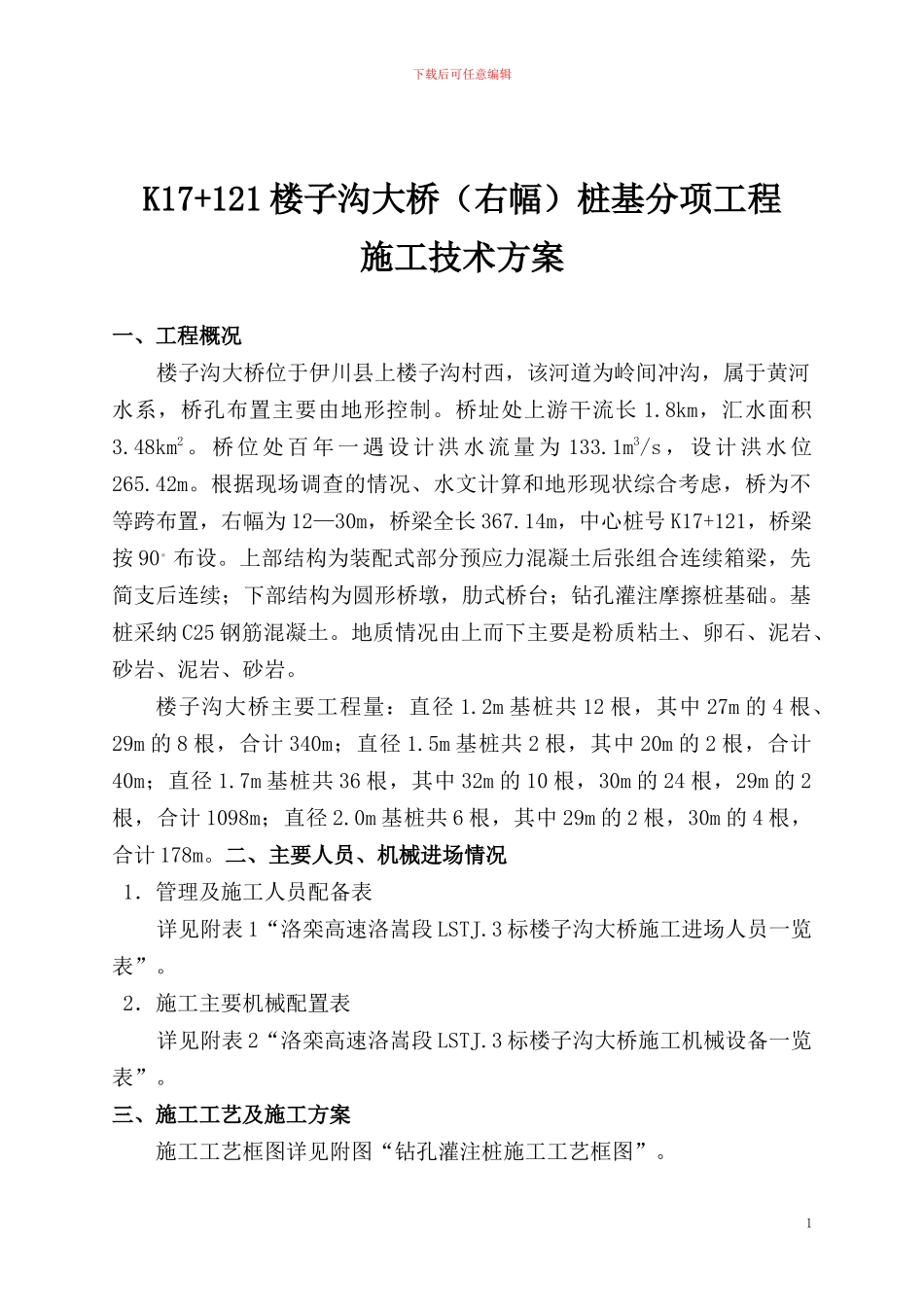

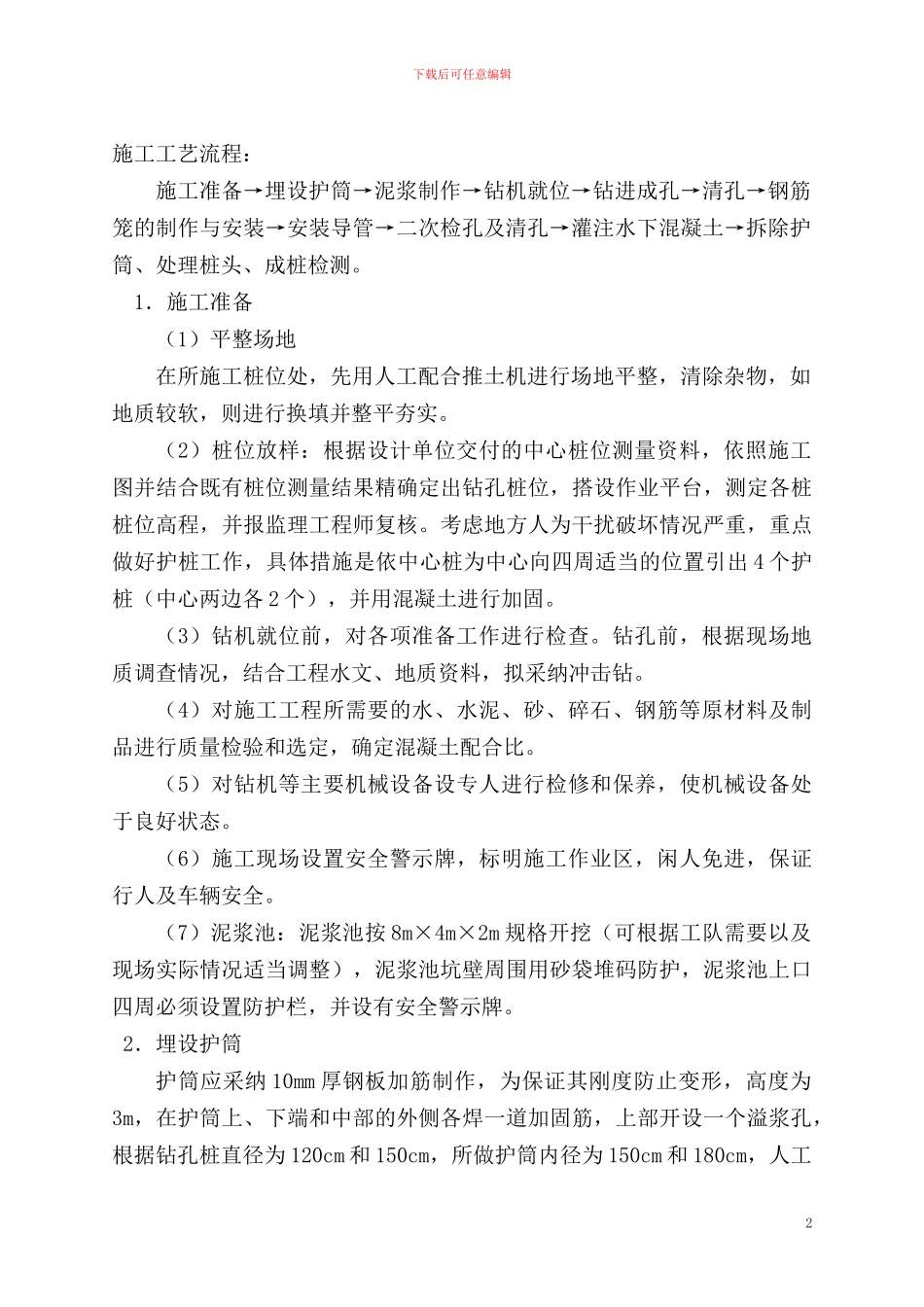

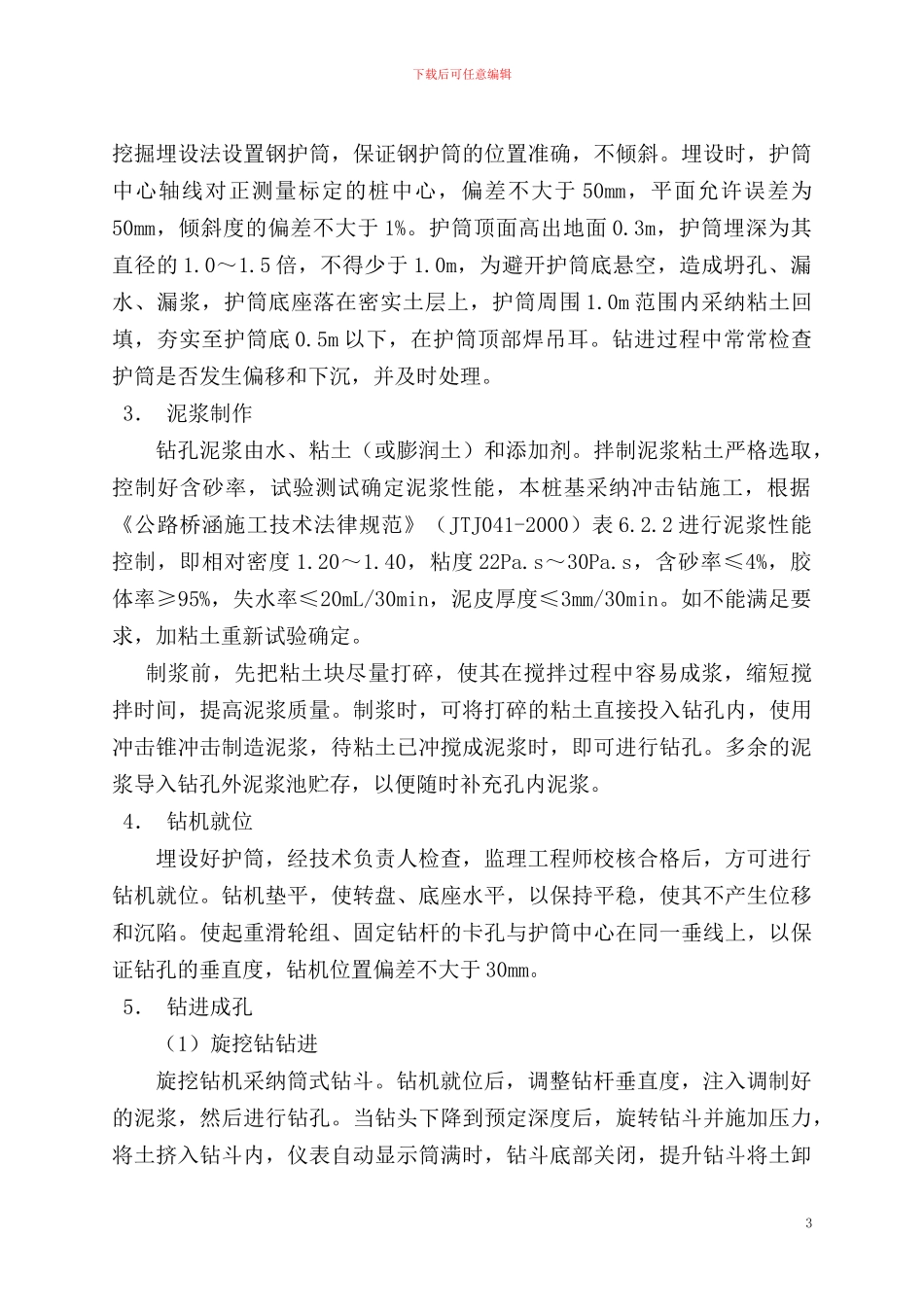

下载后可任意编辑K17+121 楼子沟大桥(右幅)桩基分项工程施工技术方案一、工程概况楼子沟大桥位于伊川县上楼子沟村西,该河道为岭间冲沟,属于黄河水系,桥孔布置主要由地形控制。桥址处上游干流长 1.8km,汇水面积3.48km2 。 桥 位 处 百 年 一 遇 设 计 洪 水 流 量 为 133.1m3/s , 设 计 洪 水 位265.42m。根据现场调查的情况、水文计算和地形现状综合考虑,桥为不等跨布置,右幅为 12—30m,桥梁全长 367.14m,中心桩号 K17+121,桥梁按 90。布设。上部结构为装配式部分预应力混凝土后张组合连续箱梁,先简支后连续;下部结构为圆形桥墩,肋式桥台;钻孔灌注摩擦桩基础。基桩采纳 C25 钢筋混凝土。地质情况由上而下主要是粉质粘土、卵石、泥岩、砂岩、泥岩、砂岩。楼子沟大桥主要工程量:直径 1.2m 基桩共 12 根,其中 27m 的 4 根、29m 的 8 根,合计 340m;直径 1.5m 基桩共 2 根,其中 20m 的 2 根,合计40m;直径 1.7m 基桩共 36 根,其中 32m 的 10 根,30m 的 24 根,29m 的 2根,合计 1098m;直径 2.0m 基桩共 6 根,其中 29m 的 2 根,30m 的 4 根,合计 178m。二、主要人员、机械进场情况 1.管理及施工人员配备表详见附表 1“洛栾高速洛嵩段 LSTJ.3 标楼子沟大桥施工进场人员一览表”。 2.施工主要机械配置表详见附表 2“洛栾高速洛嵩段 LSTJ.3 标楼子沟大桥施工机械设备一览表”。三、施工工艺及施工方案施工工艺框图详见附图“钻孔灌注桩施工工艺框图”。1下载后可任意编辑施工工艺流程:施工准备→埋设护筒→泥浆制作→钻机就位→钻进成孔→清孔→钢筋笼的制作与安装→安装导管→二次检孔及清孔→灌注水下混凝土→拆除护筒、处理桩头、成桩检测。1.施工准备(1)平整场地在所施工桩位处,先用人工配合推土机进行场地平整,清除杂物,如地质较软,则进行换填并整平夯实。(2)桩位放样:根据设计单位交付的中心桩位测量资料,依照施工图并结合既有桩位测量结果精确定出钻孔桩位,搭设作业平台,测定各桩桩位高程,并报监理工程师复核。考虑地方人为干扰破坏情况严重,重点做好护桩工作,具体措施是依中心桩为中心向四周适当的位置引出 4 个护桩(中心两边各 2 个),并用混凝土进行加固。(3)钻机就位前,对各项准备工作进行检查。钻孔前,根据现场地质调查情况,结合工程水文、地质资料,拟采纳冲击钻。(4)对施工工程所需要的水...
